排涝站工程水利施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-04-02
  • 资料类型:RAR
  • 资料大小:144 KB
  • 资料分类:水利图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
排涝站工程水利施工图纸

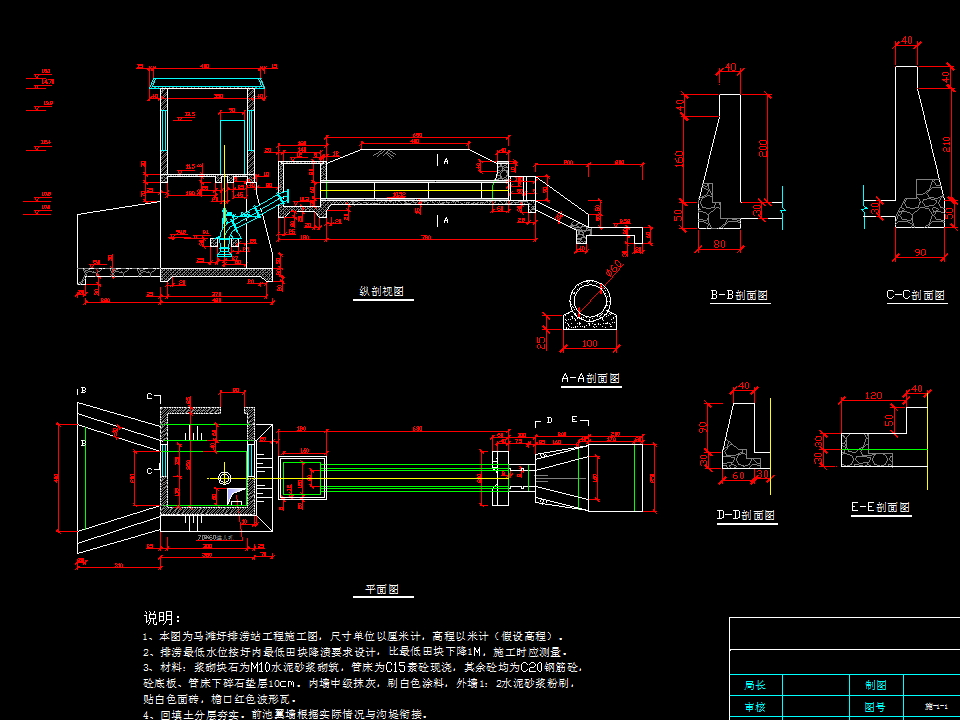

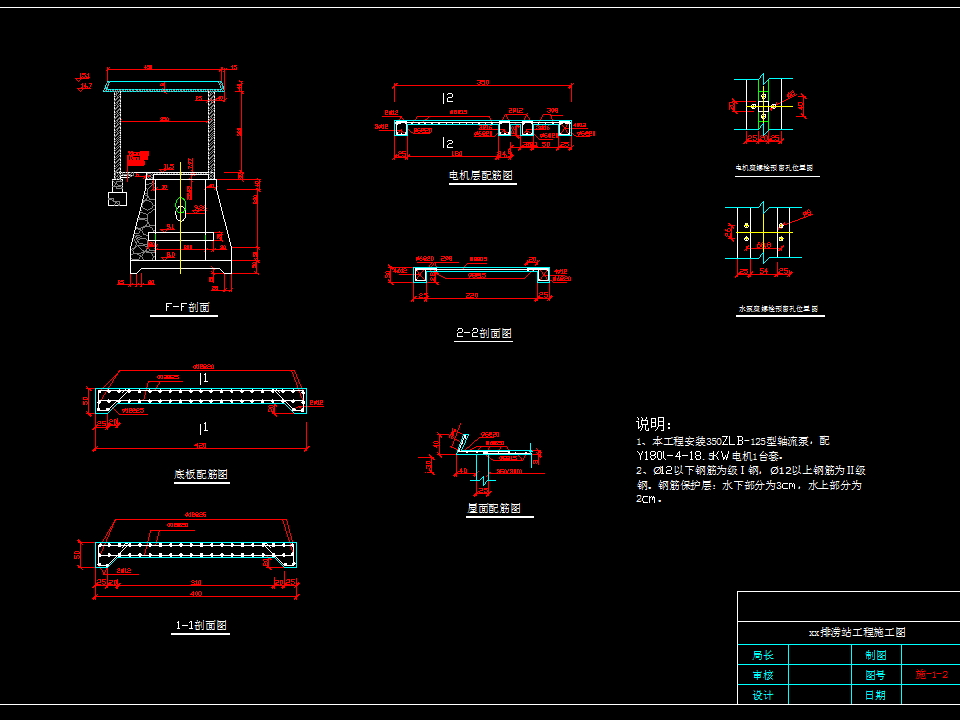

排涝站工程水利施工图纸包括电机层配筋图、2-2剖面图、底板配筋图、电机座螺栓预留孔位置图、水泵座螺栓预留孔位置图、屋面配筋图、1-1剖面图、纵剖视图、平面图等,给大家参考!
1、本图为排涝站工程施工图,尺寸单位以厘米计,高程以米计(假设高程)。
2、排涝最低水位按圩内最低田块降渍要求设计,比最低田块下降1M,施工时应测量。
3、材料:浆砌块石为M10水泥砂浆砌筑,管床为C15素砼现浇,其余砼均为C20钢筋砼,砼底板、管床下碎石垫层10cm。内墙中级抹灰,刷白色涂料,外墙1:2水泥砂浆粉刷,贴白色面砖,檐口红色波形瓦。
4、回填土分层夯实。前池翼墙根据实际情况与沟堤衔接。
