水库除险加固工程初步设计报告
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-04-29
  • 资料类型:RAR
  • 资料大小:5.34 MB
  • 资料分类:水利工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
水库除险加固工程初步设计报告
水库总库容13.0万m3,正常库容8.3万m3,死库容2.1万m3,属小(2)型水库,工程等别为Ⅴ等,枢纽建筑物大坝、泄洪涵洞、放水涵洞等永久建筑物为5级。工程以灌溉为主,原设计灌溉面积240亩,保证灌溉面积180亩。
水库除险前总库容13.8万m3,正常库容8.3万m3,死库容2.1万m3。现状水库大坝为均质土坝,最大坝高7.8m,坝顶长43.8m,坝顶高程为872.55~872.99m,坝顶宽4.5~6.4m。泄洪涵洞位于大坝右坝段,长约12.5m,洞身断面型式为城门洞型,结构尺寸为(b×h)0.8×1.25m,进口底板高程为868.91m,出口底板高程868.54m。放水涵洞位于大坝左坝段,长约20.3m,进口为卧管,卧管最低放水孔进口中心高程867.58m,涵洞出口底板高程866.42m。涵洞洞身为砌石箱涵,断面尺寸为(b×h)0.4×0.6m。

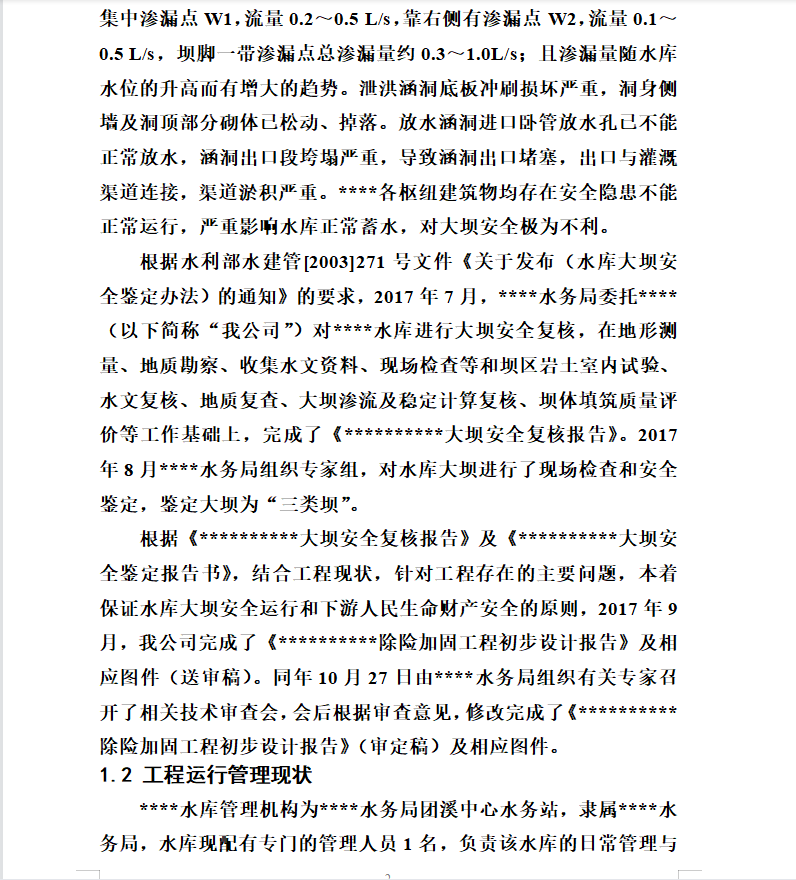

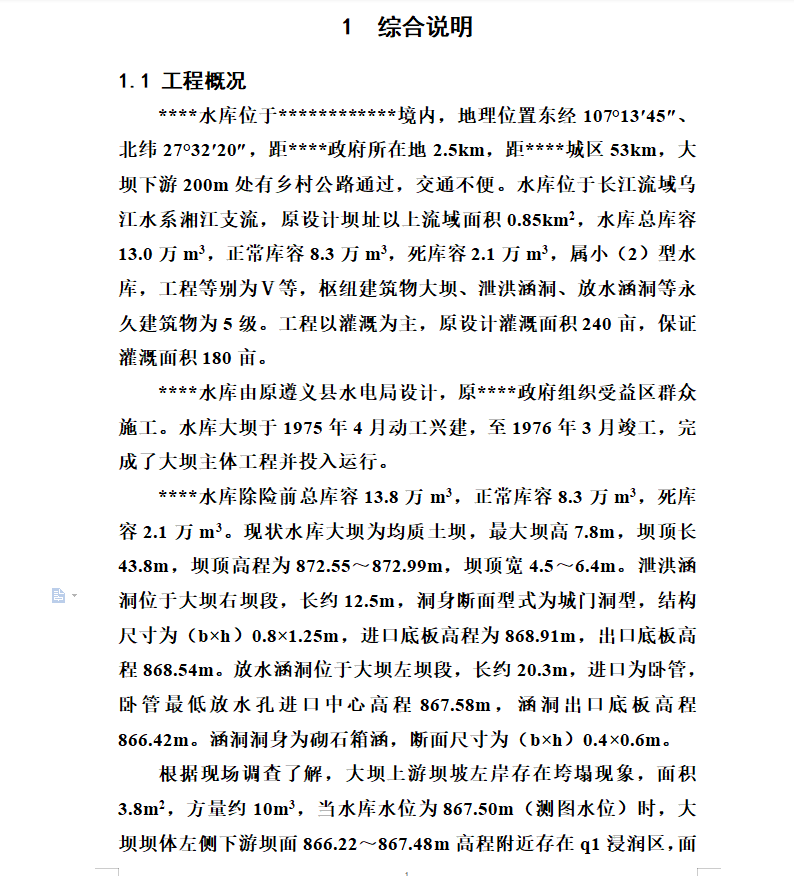

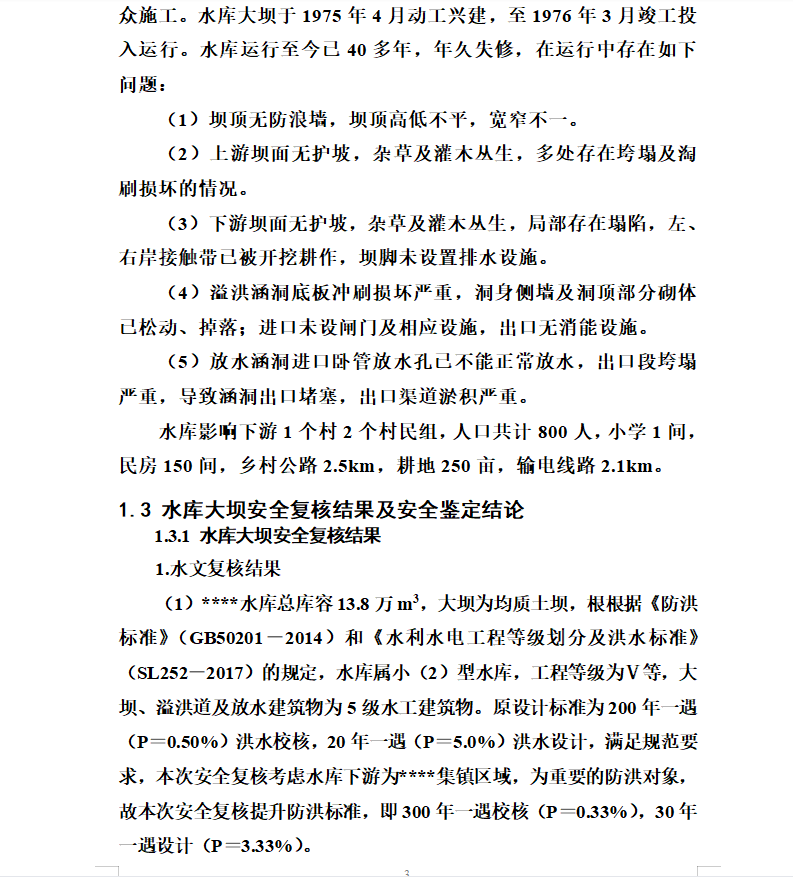

资料截图
  • 水库除险加固,初步设计报告
  • 水库除险加固,初步设计报告
  • 水库除险加固,初步设计报告
