溢洪道加固改造工程初步设计报告 27P

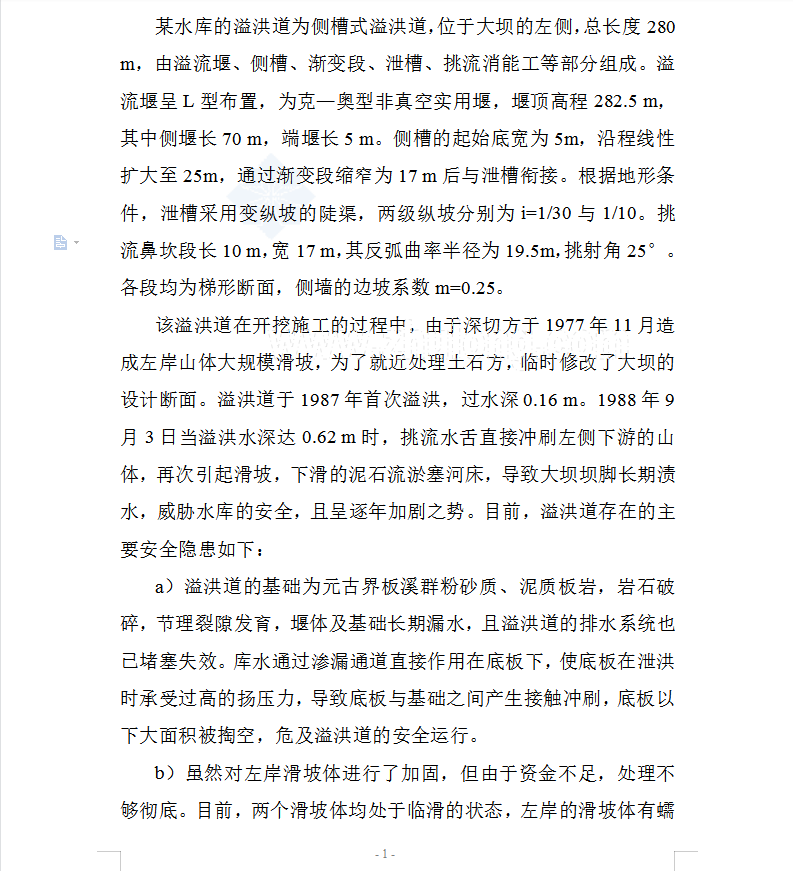

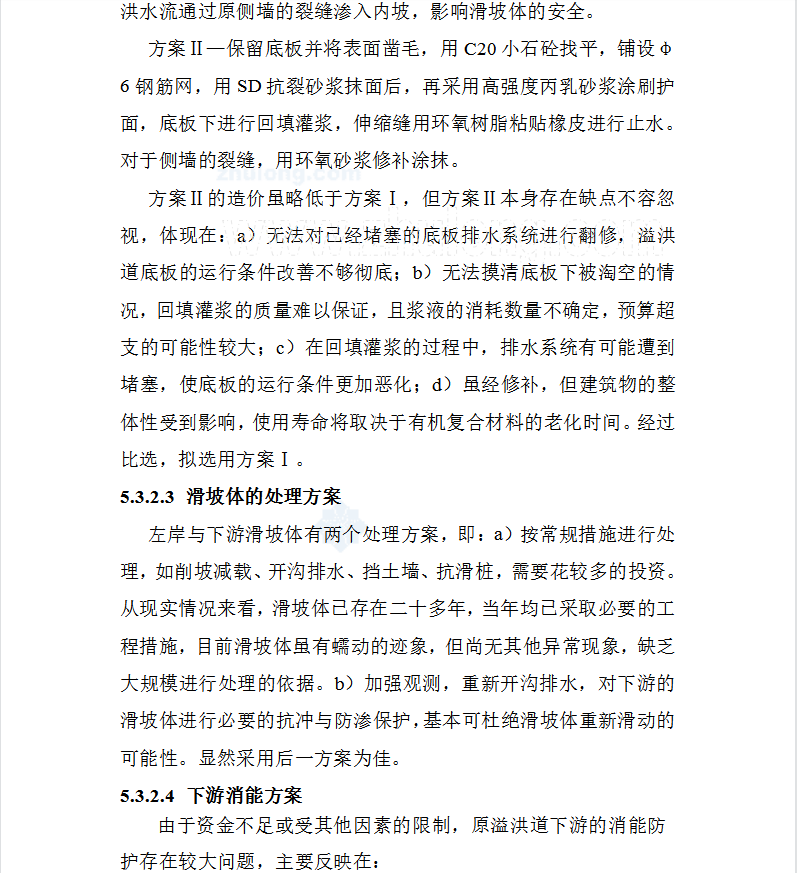

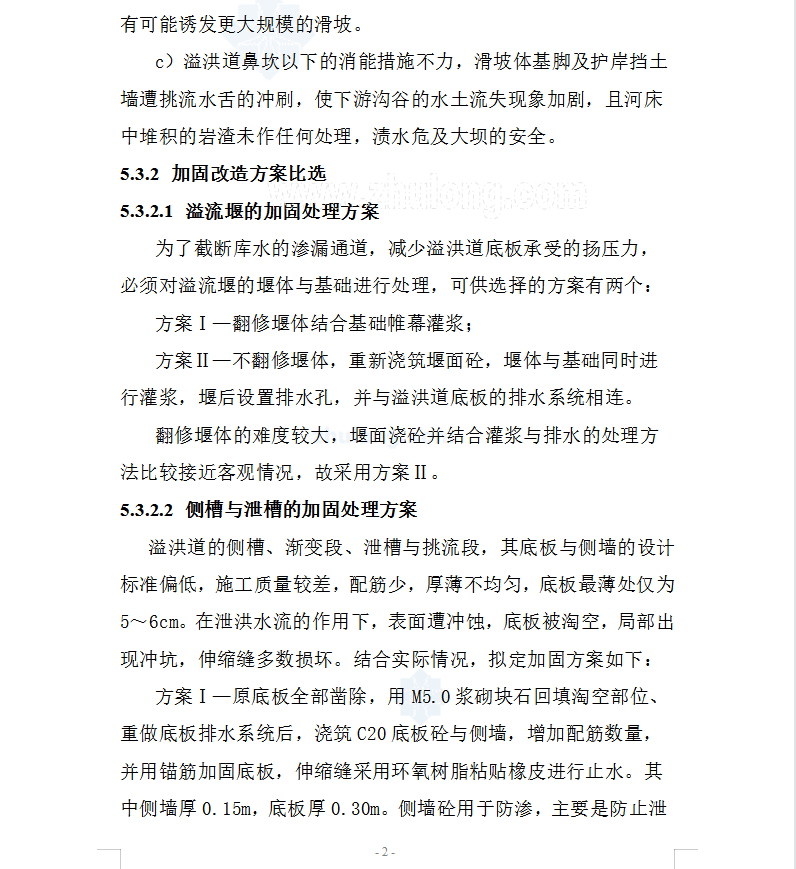

某水库的溢洪道为侧槽式溢洪道,位于大坝的左侧,总长度280 m,由溢流堰、侧槽、渐变段、泄槽、挑流消能工等部分组成。溢流堰呈L型布置,为克—奥型非真空实用堰,堰顶高程282.5 m,其中侧堰长70 m,端堰长5 m。侧槽的起始底宽为5m,沿程线性扩大至25m,通过渐变段缩窄为17 m后与泄槽衔接。根据地形条件,泄槽采用变纵坡的陡渠,两级纵坡分别为i=1/30与1/10。挑流鼻坎段长10 m,宽17 m,其反弧曲率半径为19.5m,挑射角25°。各段均为梯形断面,侧墙的边坡系数m=0.25。
