通风空调工程施工方案 13P
空调送回风系统和通风系统采用镀锌钢板风道,法兰连接。采用镀锌镙栓和螺母连接。风管道镀锌钢板厚度按《通风与空调工程施工质量验收规范》(GB50243-2002)要求进行,风管连接板材拼接的咬口缝应错开,不得有十字型拼接缝。送排风、空调系统风管法兰的螺栓一及铆钉孔的孔距不大于150mm;正压送风法兰连接的螺栓一及铆钉孔的孔距不大于100mm;风管法兰的四角部位要设有螺栓。送排风、空调系统镀锌钢板风管边长大于800mm,管段长度大于1250mm或单边面积大于1.2m2,正压送风风管边长大于800mm,管段长度大于1250mm或单边面积大于1.0m2,均应采取加固措施。风管的加固可采用楞筋、立筋、角钢(内外加固)、扁钢、加固及加固筋和管内支撑等形式。其加固要符合工程质量验收规范的要求。

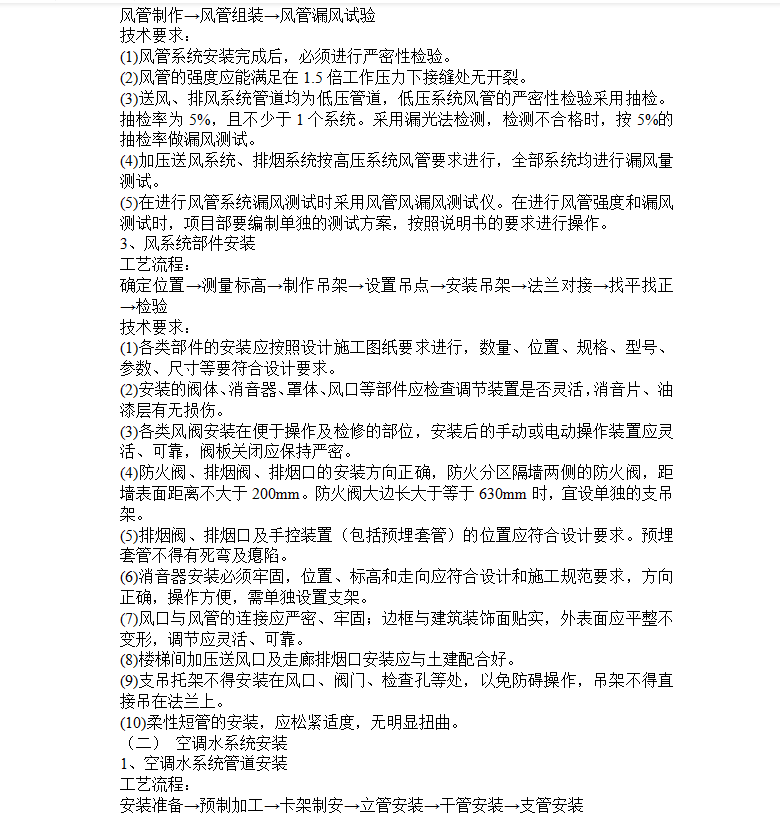

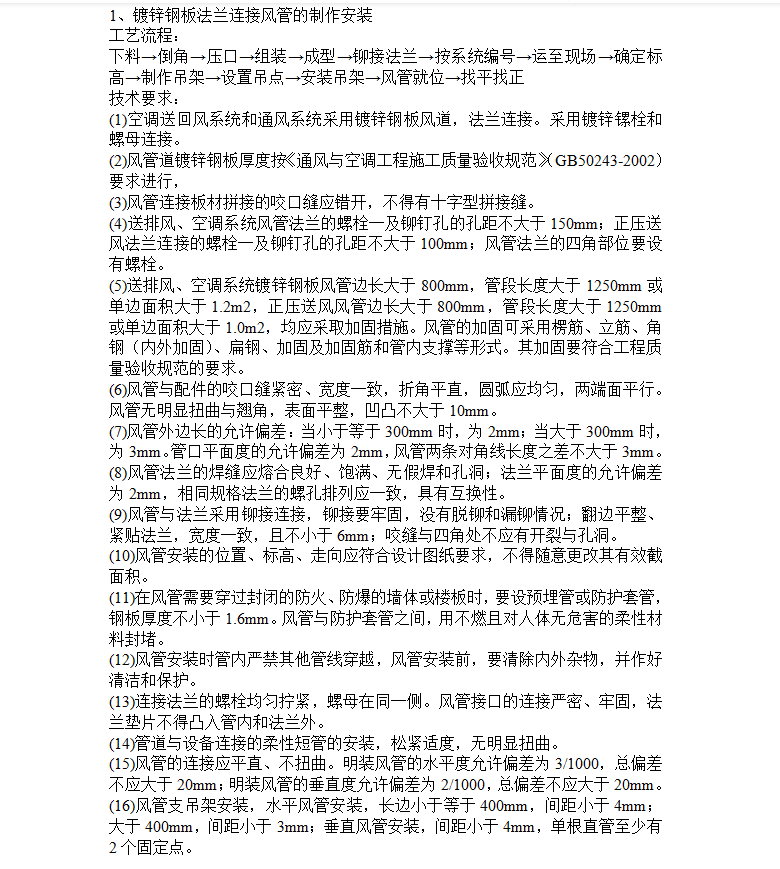

资料截图
  • 通风空调工程,施工方案
  • 通风空调工程,施工方案
  • 通风空调工程,施工方案
