中央空调多联机系统技术交底
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-06-18
  • 资料类型:RAR
  • 资料大小:34.6 KB
  • 资料分类:暖通工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
中央空调多联机系统技术交底
新风空调风管的制作:1.风管的制作:大楼风管加工量不大,规格、管件种类较多,技术难度不大。加工前选料一定要符合设计要求,镀锌板不能有锈蚀斑点,折角及咬口处的镀锌层不得有脱皮现象,风管及管件的咬口应平直、圆弧均匀,咬口不得有开裂及透光等缺陷;法兰口要求方正,角铁不能坍塌弯曲,法兰翻遍应平整均匀,外接缝处不得有双层现象;法兰螺孔孔距和铆钉孔距符合规范要求,铆接法兰不能有漏铆及铆钉脱落等缺陷。2.风管安装:
1).风管安装前应抓好风管系统配套检查工作,若有缺少管件应及时得到解决,对风管的各种阀件进行检查,凡是开关不灵活的阀件和管件须检修合格后方能安装。2)由于多联机工程短,楼层不规则,造成安装难度较大,每个系统安装最佳起点由施工员与班长协商后定,以节约人力和机具的使用率。3)一般空调风管法兰垫料采用为4mm橡胶板作为法兰垫料,但凡与防火阀连接处的风管法兰垫料应为石棉扭绳,垫料必须放在螺孔里边,保证使用时不泄漏。4)风管吊点采用拉爆螺柱固定,风管吊点间距不得超过3m为宜。吊杆不得吊在法兰上及风口、阀门检查门处。边长大于650mm的保温风管或保温主风管,其吊点应用木垫式吊点。5)风管吊装时应根据现场情况和风管大小尽量采取整体或分段吊装。6)风管软接安装应松紧适当,不得有扭曲现象。风管的管件、阀门安装的部位、方向应符合设计要求;防火阀的易熔片应在安装前检查其型号符合设计要求后才能安装

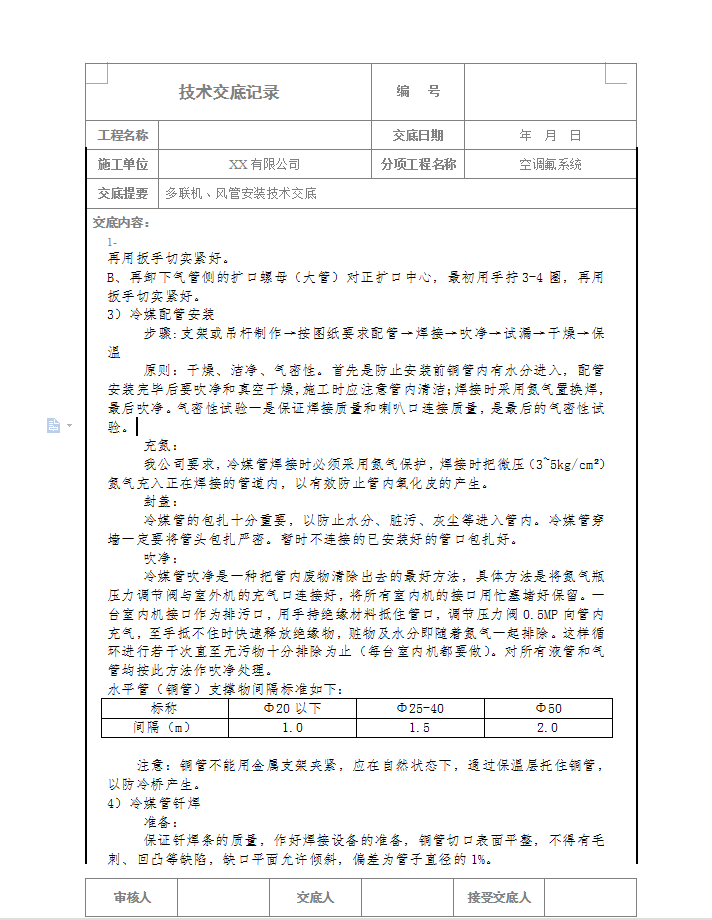

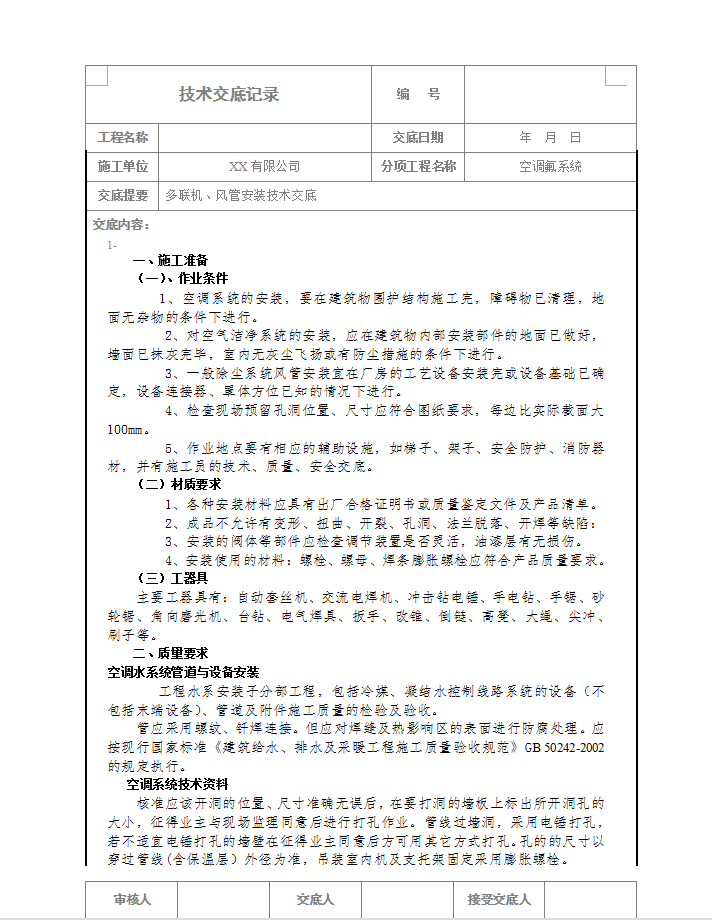

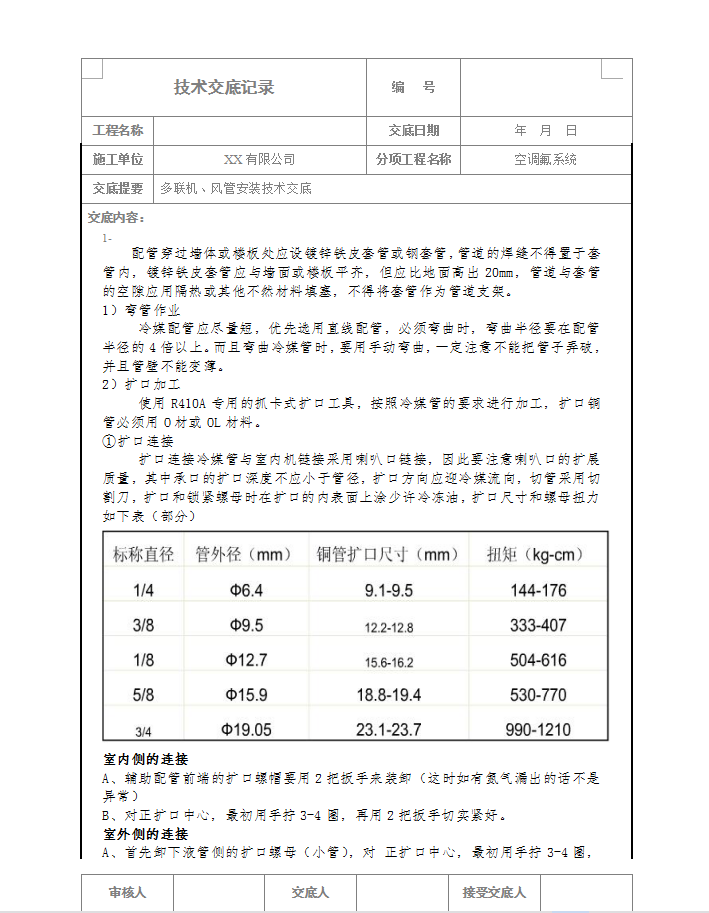

资料截图
  • 中央空调多联机系统技术交底
  • 中央空调多联机系统技术交底
  • 中央空调多联机系统技术交底
