燃气管施工图的识读 22P

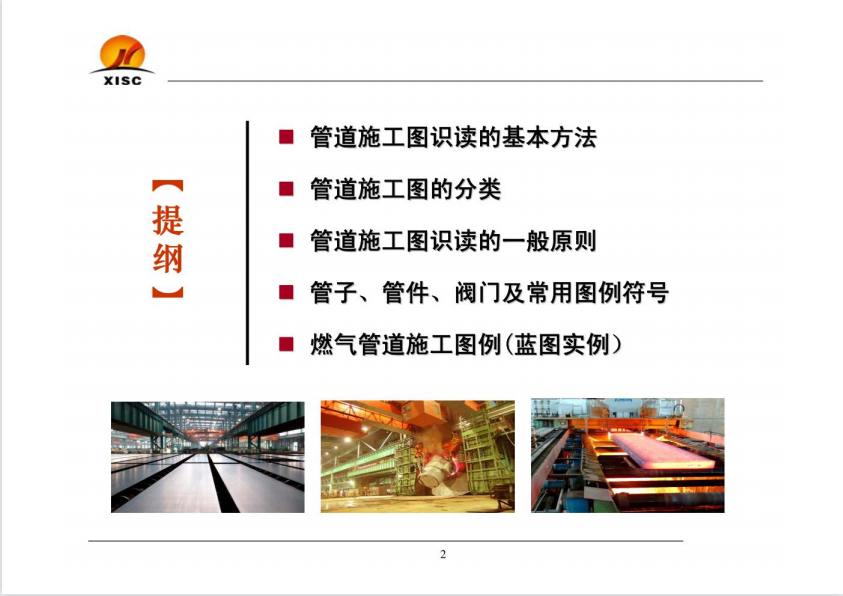

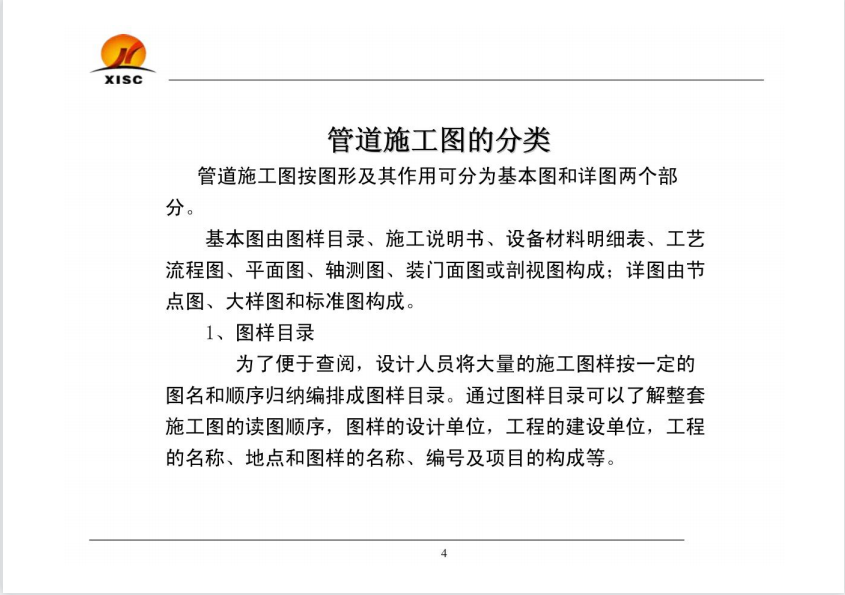

燃气管施工图的识读的主要内容是:管道施工图识读的基本方法、管道施工图的分类、管道施工图识读的一般原则、管子、管件、阀门及常用图例符号、燃气管道施工图例(蓝图实例)。

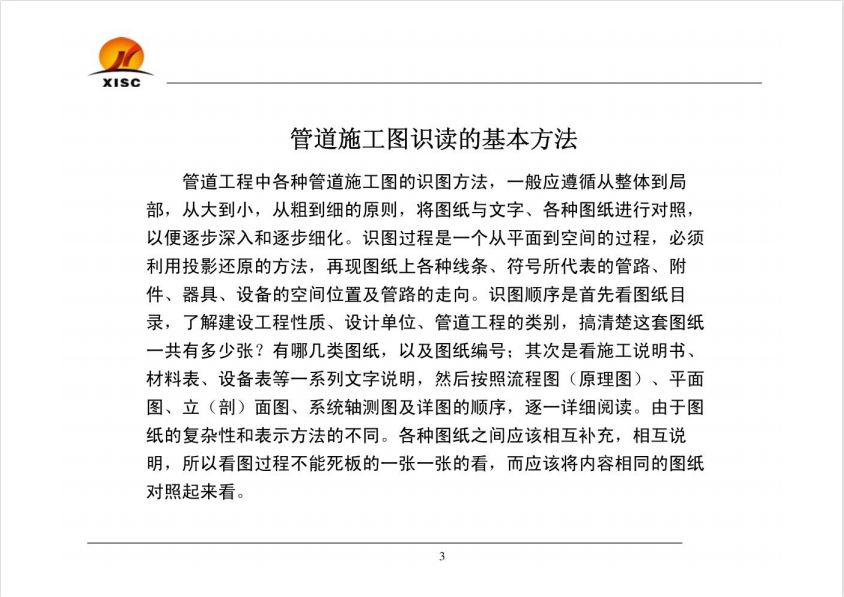

管道工程中各种管道施工图的识图方法,一般应遵循从整体到局部,从大到小,从粗到细的原则,将图纸与文字、各种图纸进行对照,以便逐步深入和逐步细化。识图过程是一一个从平面到空间的过程,必须利用投影还原的方法,再现图纸上各种线条、符号所代表的管路、附件、器具、设备的空间位置及管路的走向。
