辐射采暖与辐射供冷 13P

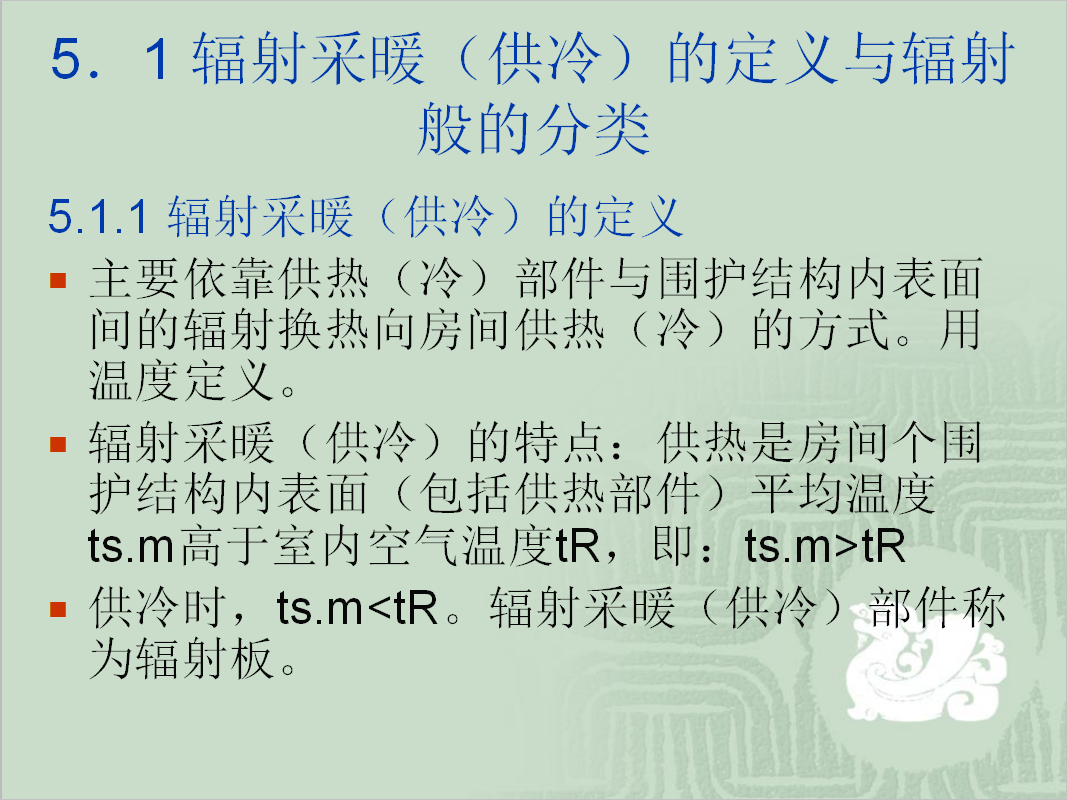

5.1.1 辐射采暖(供冷)的定义
主要依靠供热(冷)部件与围护结构内表面间的辐射换热向房间供热(冷)的方式。用温度定义。
辐射采暖(供冷)的特点:供热是房间个围护结构内表面(包括供热部件)平均温度ts.m高于室内空气温度tR,即:ts.m>tR

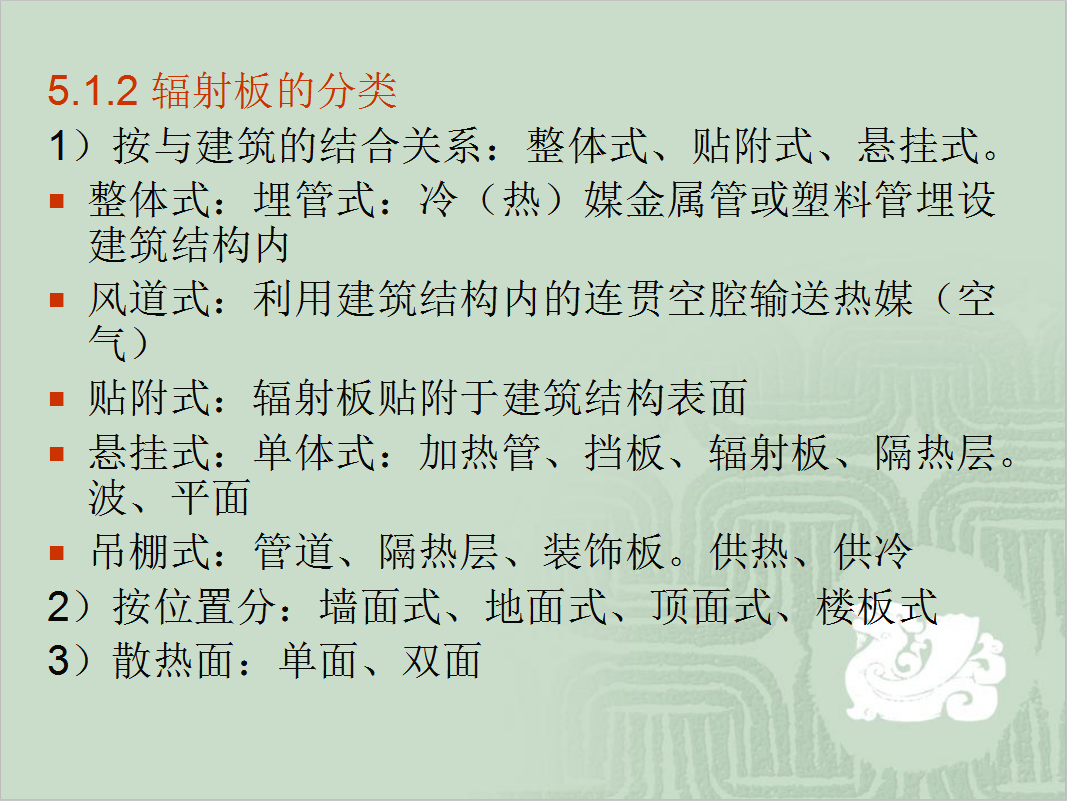

供冷时,ts.m 5.1.2 辐射板的分类
1)按与建筑的结合关系:整体式、贴附式、悬挂式。
整体式:埋管式:冷(热)媒金属管或塑料管埋设建筑结构内
风道式:利用建筑结构内的连贯空腔输送热媒(空气)
贴附式:辐射板贴附于建筑结构表面
悬挂式:单体式:加热管、挡板、辐射板、隔热层。波、平面
吊棚式:管道、隔热层、装饰板。供热、供冷
2)按位置分:墙面式、地面式、顶面式、楼板式
3)散热面:单面、双面

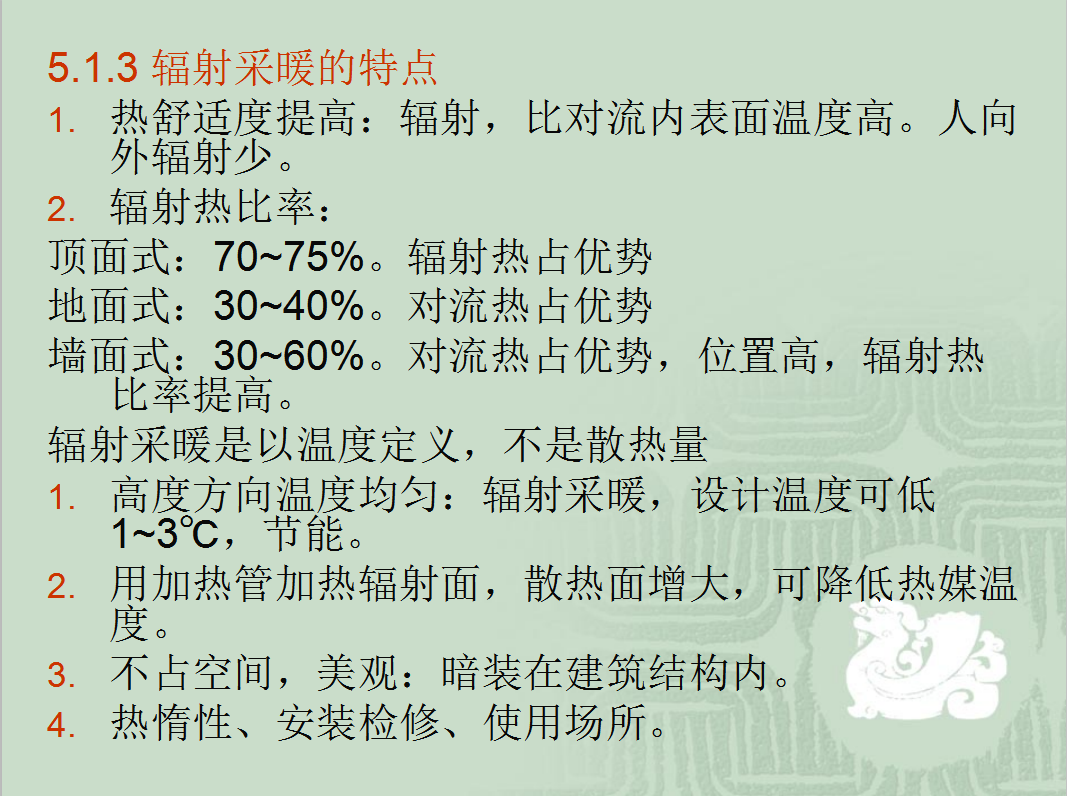

5.1.3 辐射采暖的特点
热舒适度提高:辐射,比对流内表面温度高。人向外辐射少。
辐射热比率:
顶面式:70~75%。辐射热占优势
地面式:30~40%。对流热占优势
墙面式:30~60%。对流热占优势,位置高,辐射热比率提高。
辐射采暖是以温度定义,不是散热量
高度方向温度均匀:辐射采暖,设计温度可低1~3℃,节能。
用加热管加热辐射面,散热面增大,可降低热媒温度。
不占空间,美观:暗装在建筑结构内。
热惰性、安装检修、使用场所。
