热力网及热力站培训讲义 198P

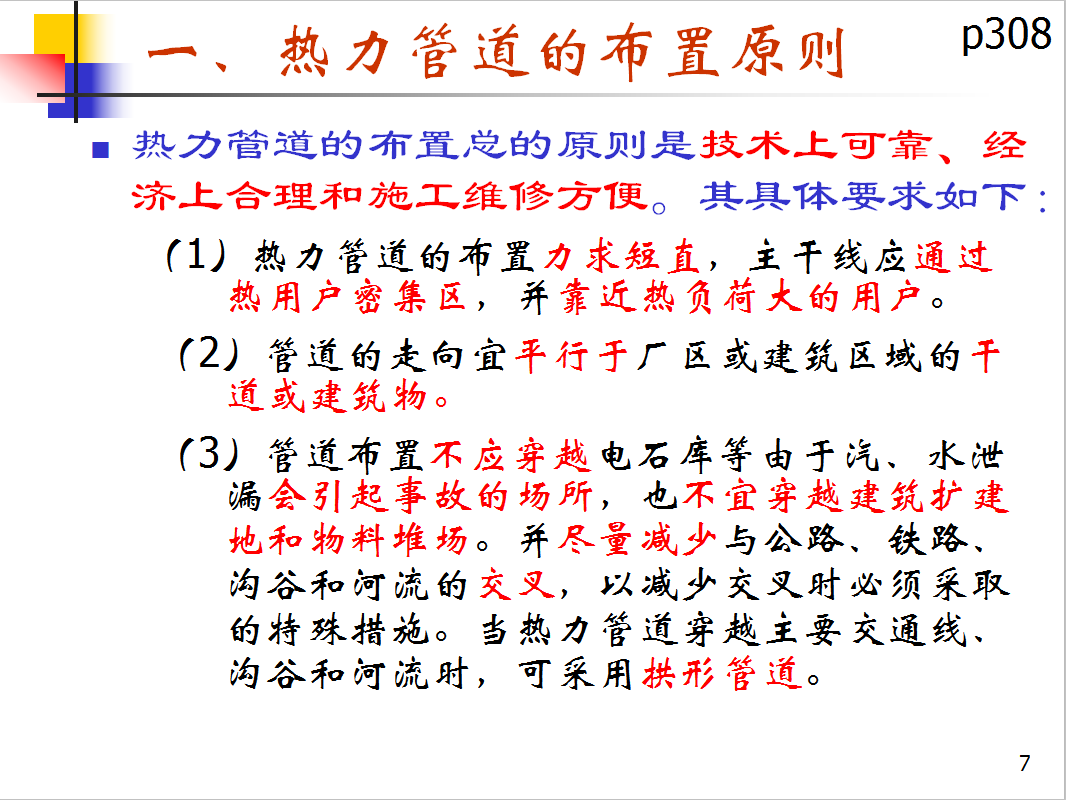

一、热力管道的布置原则
热力管道的布置总的原则是技术上可靠、经济上合理和施工维修方便。其具体要求如下:
(1)热力管道的布置力求短直,主干线应通过热用户密集区,并靠近热负荷大的用户。
(2)管道的走向宜平行于厂区或建筑区域的干道或建筑物。
(3)管道布置不应穿越电石库等由于汽、水泄漏会引起事故的场所,也不宜穿越建筑扩建地和物料堆场。并尽量减少与公路、铁路、沟谷和河流的交叉,以减少交叉时必须采取的特殊措施。当热力管道穿越主要交通线、沟谷和河流时,可采用拱形管道。
(4)管道布置时,应尽量利用管道的自然弯角作为管道受热膨胀时的自然补偿。如采用方形伸缩器时,则方形伸缩器应尽可能布置在两固定支架之间的中心点上。如因地方限制不可能把方形伸缩器布置在两固定支架之间的中心点上,应保证较短的一边直线管道的长度不宜小于该段全长的三分之一。
(5)一般在热力地沟分支处都应设置检查井或人孔,当直线管段长度在100~150m的距离内时,虽无地沟分支,也宜设置检查井或人孔。所有管道上必须设置的阀门,都应安装在检查井或人孔内。
(6)在从主干线分出的支管上,一般情况下都应设置截断阀门。
(7)在下列地方,蒸汽管道上必须设置疏水阀:
1)蒸汽管道上最低点。
2)被阀门截断的各蒸汽管道之最低点。
3)垂直升高管段前的最低点。
4)直线管段每隔1∞~150m的距离内设置一个疏水阀。
(8)热水管道及凝结水管道应在最低点放水,在最高点放气。

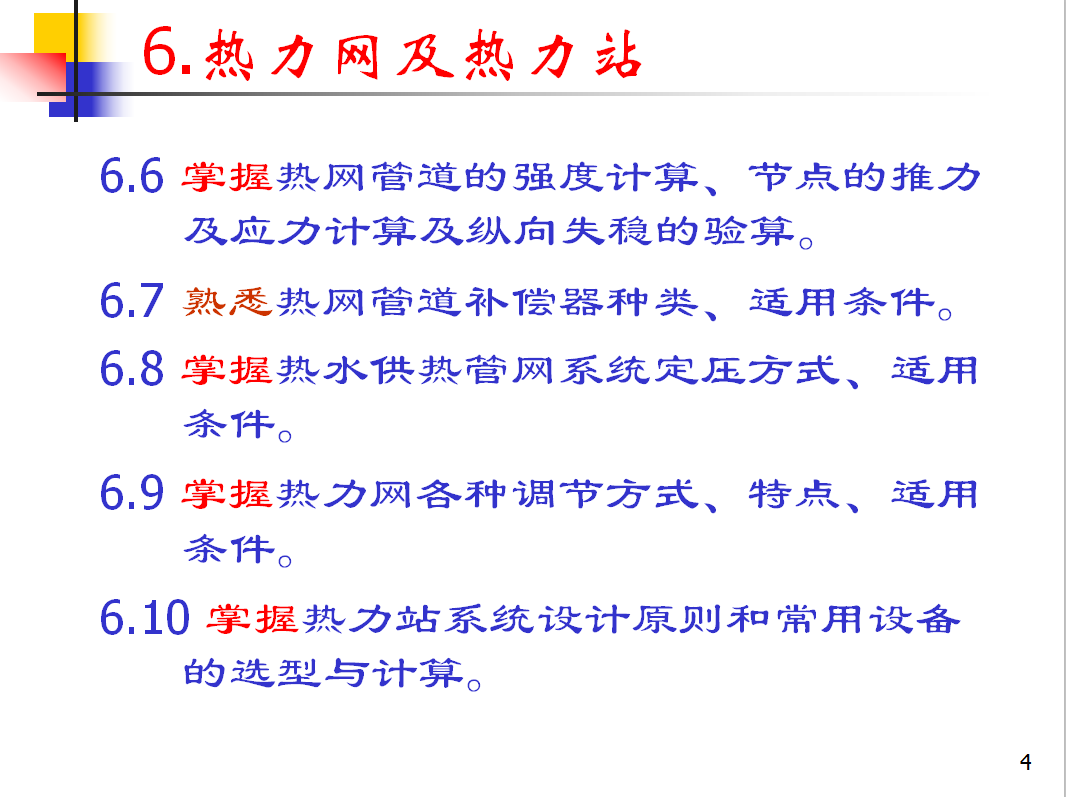

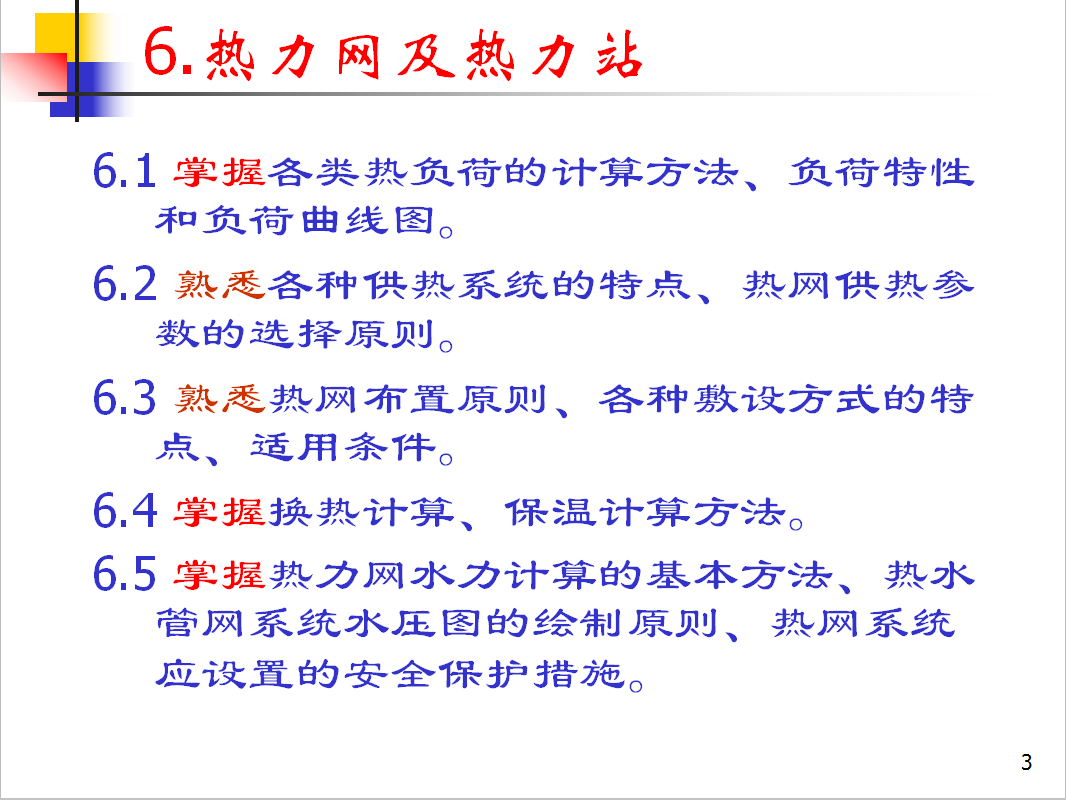

资料截图
  • 热力网及热力站培训讲义 198P
  • 热力网及热力站培训讲义 198P
  • 热力网及热力站培训讲义 198P
