中央空调水系统水管的设计 29P

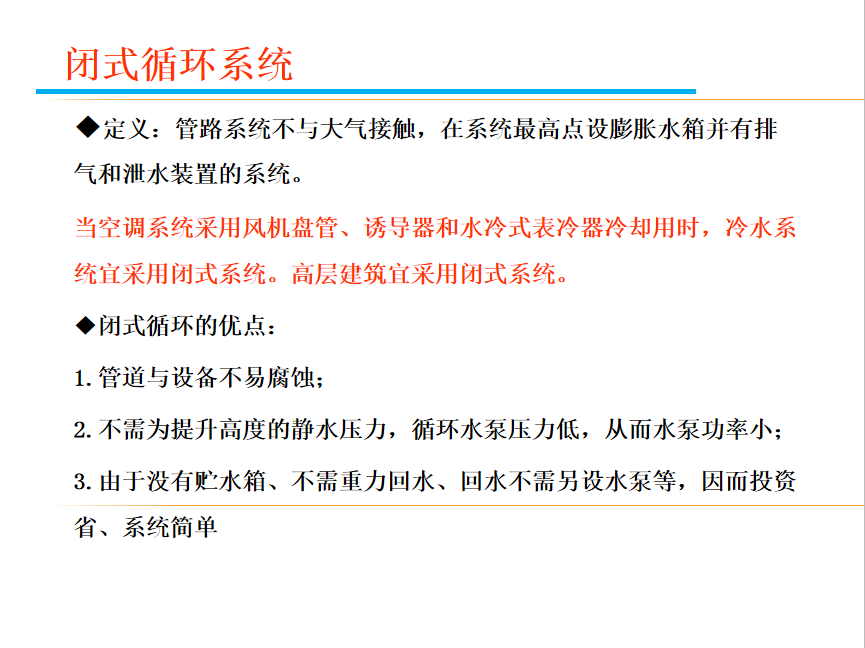

闭式循环系统
定义:管路系统不与大气接触,在系统最高点设膨胀水箱并有排气和泄水装置的系统。
当空调系统采用风机盘管、诱导器和水冷式表冷器冷却用时,冷水系统宜采用闭式系统。高层建筑宜采用闭式系统。
闭式循环的优点:
1.管道与设备不易腐蚀;
2.不需为提升高度的静水压力,循环水泵压力低,从而水泵功率小;
3.由于没有贮水箱、不需重力回水、回水不需另设水泵等,因而投资省、系统简单

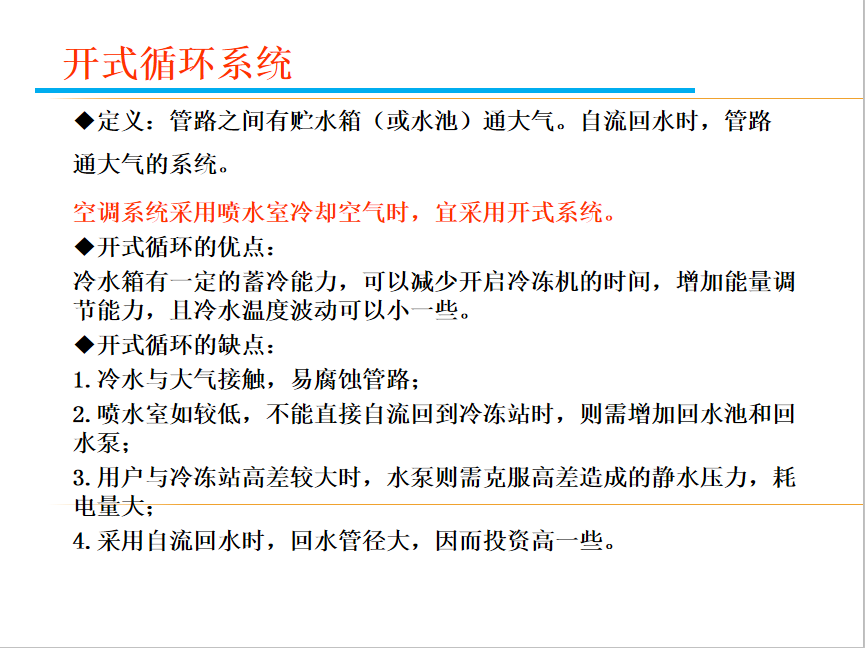

开式循环系统
定义:管路之间有贮水箱(或水池)通大气。自流回水时,管路通大气的系统。
空调系统采用喷水室冷却空气时,宜采用开式系统。
开式循环的优点:
冷水箱有一定的蓄冷能力,可以减少开启冷冻机的时间,增加能量调节能力,且冷水温度波动可以小一些。
开式循环的缺点:
1.冷水与大气接触,易腐蚀管路;
2.喷水室如较低,不能直接自流回到冷冻站时,则需增加回水池和回水泵;
3.用户与冷冻站高差较大时,水泵则需克服高差造成的静水压力,耗电量大;
4.采用自流回水时,回水管径大,因而投资高一些。
