室内散热器组对与安装质量管理施工工艺
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-10-20
  • 资料类型:RAR
  • 资料大小:101 KB
  • 资料分类:暖通工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
室内散热器组对与安装质量管理施工工艺
本工艺标准适用于灰铸铁长翼型,圆翼型、柱型和M132型散热器组对与安装,钢制扁管型、板型、柱型和串片型散热器的安装工程。
散热器水压试验。
1将散热器抬到试压台上,用管钳子上好临时炉堵和临时补心,上好放气嘴,联接试压泵;各种成组散热器可直接联接试压泵。
2试压时打开进水截门,往散热器内充水,同时打开放气嘴,排净空气,待水满后关闭放气嘴。
3加压到规定的压力值时,关闭进水截门,持续5分钟,观察每个接口是否有渗漏,不渗漏为合格。
4如有渗漏用铅笔做出记号,将水放尽,卸下炉堵或炉补心,用长杆钥匙从散热器外部比试,量到漏水接口的长度,在钥匙杆上做标记,将钥匙从散热器对丝孔中伸入至标记处,按丝扣旋紧的方向拧动钥匙,使接口继续上紧或卸下换垫,如有坏片需换片。钢制散热器如有砂眼渗漏可补焊,返修好后再进行水压试验,直到合格。不能用的坏片要作明显标记(或用手锤将坏片砸一个明显的孔洞单独存放),防止再次混入好片中误组对。
5打开泄水阀门,拆掉临时丝堵和临时补心,泄净水后将散热器运到集中地点,补焊处要补刷二道防锈漆。

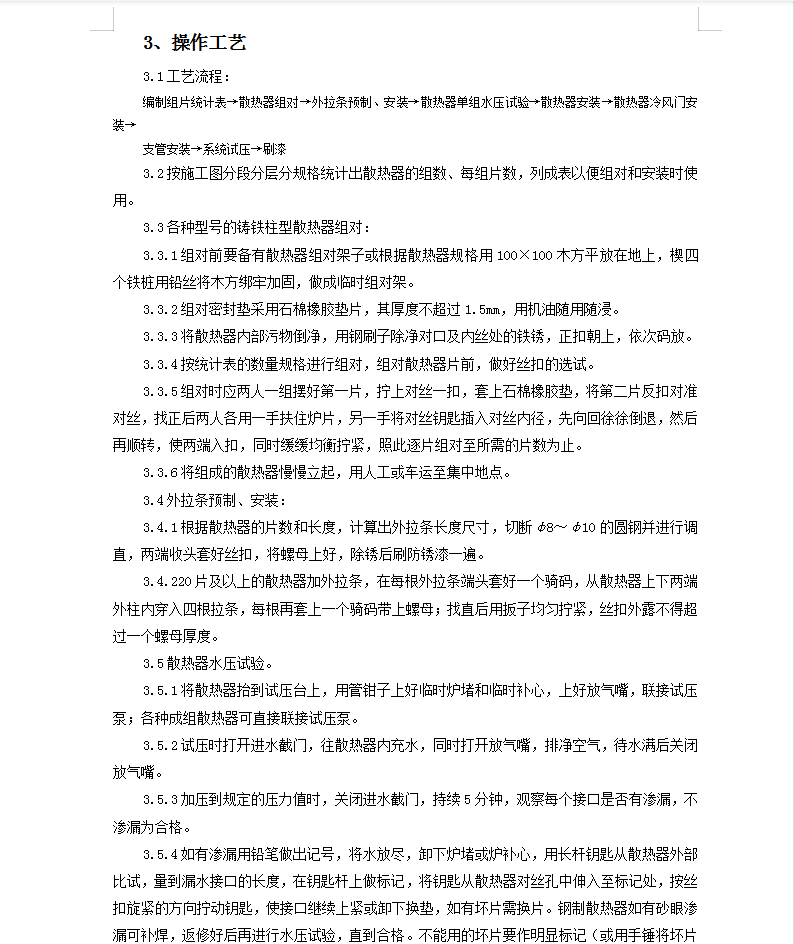

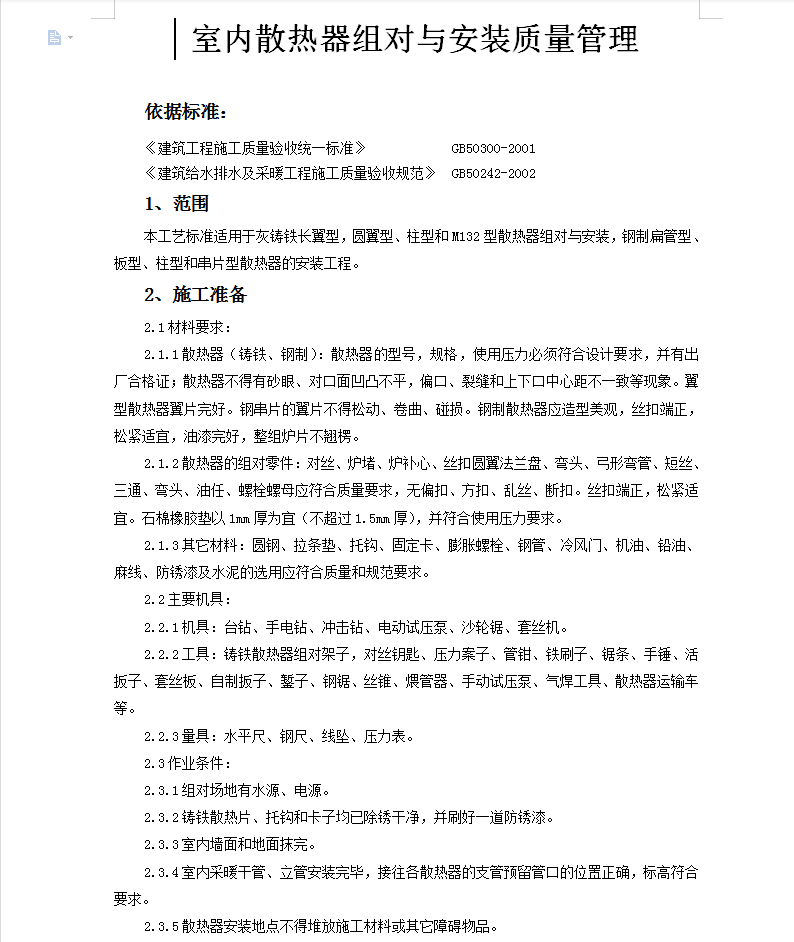

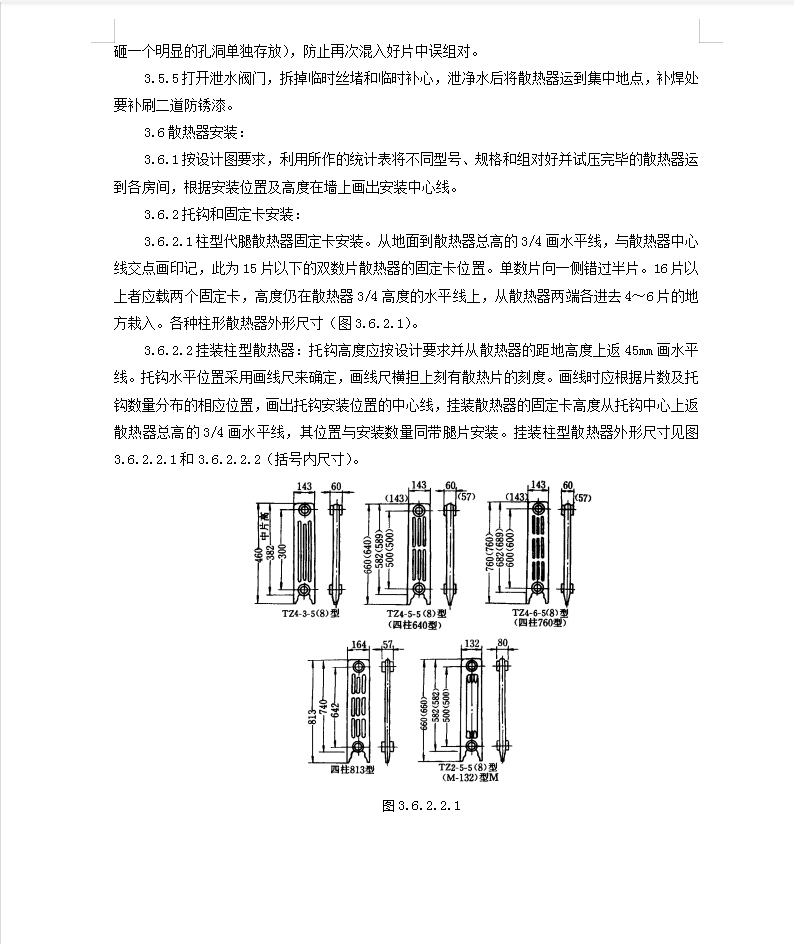

资料截图
  • 室内散热器组对与安装质量管理施工工艺
  • 室内散热器组对与安装质量管理施工工艺
  • 室内散热器组对与安装质量管理施工工艺
