蒸汽型溴化锂吸收式热泵机组工作原理

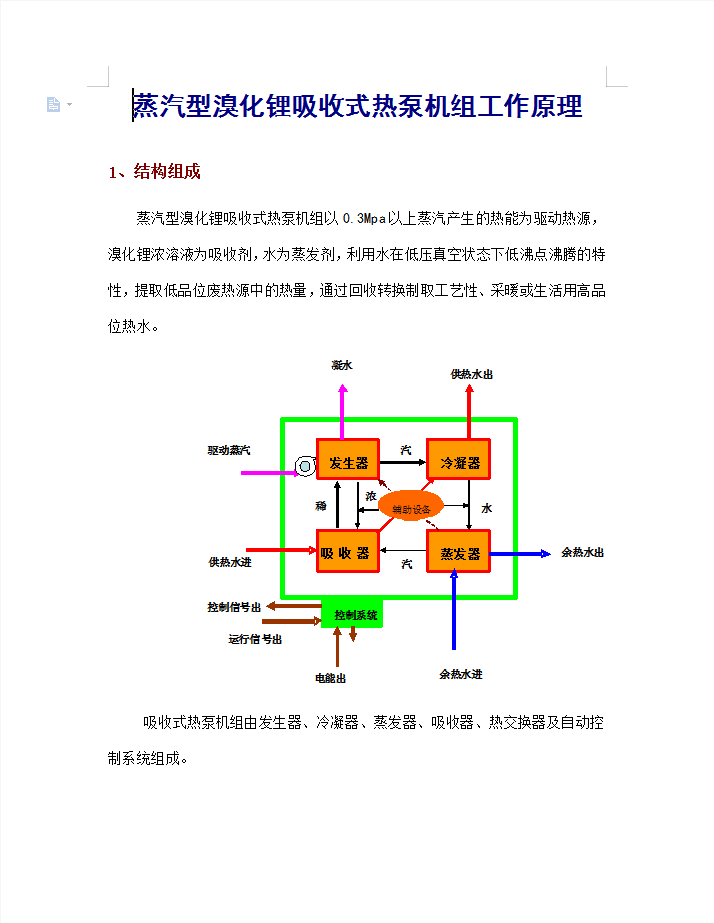

蒸汽型溴化锂吸收式热泵机组以0.3Mpa以上蒸汽产生的热能为驱动热源,溴化锂浓溶液为吸收剂,水为蒸发剂,利用水在低压真空状态下低沸点沸腾的特性,提取低品位废热源中的热量,通过回收转换制取工艺性、采暖或生活用高品位热水。
吸收式热泵机组由发生器、冷凝器、蒸发器、吸收器、热交换器及自动控制系统组成。

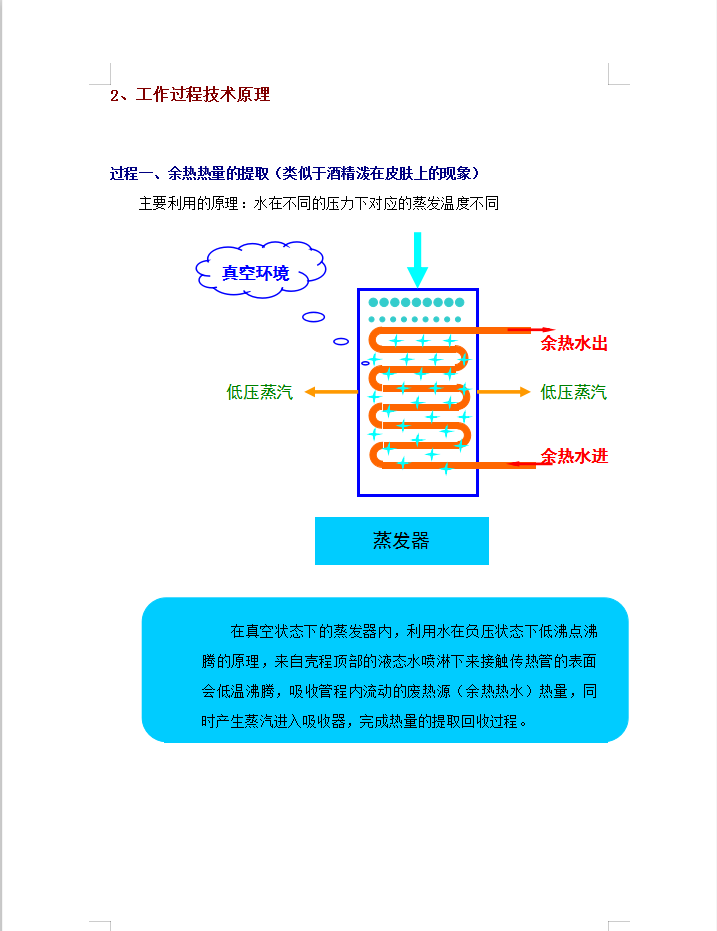

余热热量的提取
在真空状态下的蒸发器内,利用水在负压状态下低沸点沸腾的原理,来自壳程顶部的液态水喷淋下来接触传热管的表面会低温沸腾,吸收管程内流动的废热源(余热热水)热量,同时产生蒸汽进入吸收器,完成热量的提取回收过程。
