通风机安装质量管理施工工艺
本工艺标准适用于风丈夫低于3kPa(≈300mmH2O)范围内的中低压离心式或轴流式通风机,以及同等原理的各类型风机。
工艺流程:
基础验收→开箱检查→搬运→清洗→安装、找平、找正→试运转、检查验收

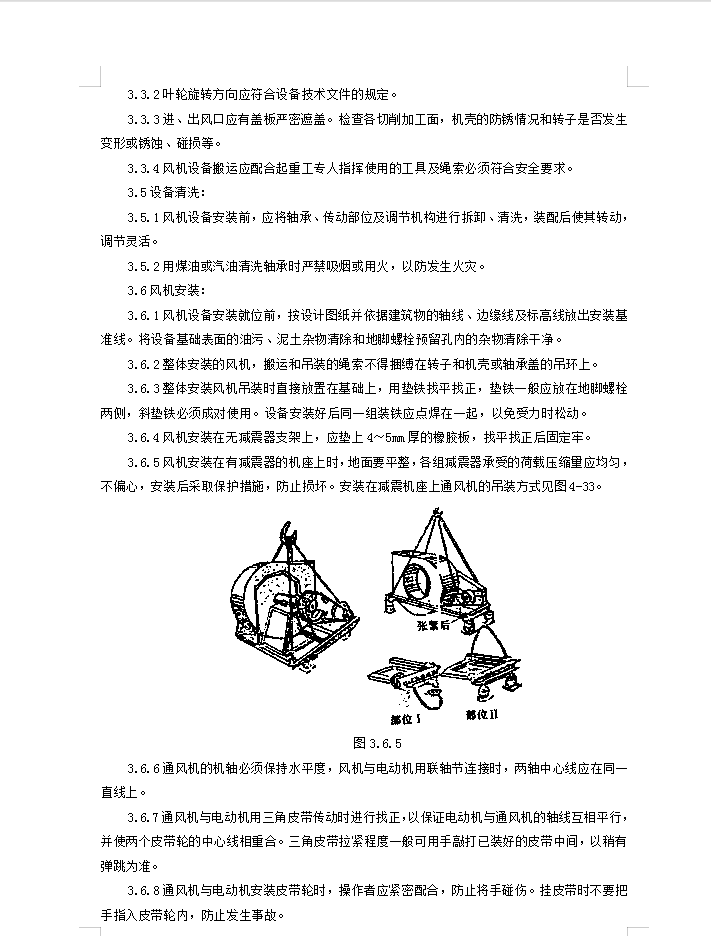

风机安装:
1风机设备安装就位前,按设计图纸并依据建筑物的轴线、边缘线及标高线放出安装基准线。将设备基础表面的油污、泥土杂物清除和地脚螺栓预留孔内的杂物清除干净。
2整体安装的风机,搬运和吊装的绳索不得捆缚在转子和机壳或轴承盖的吊环上。
3整体安装风机吊装时直接放置在基础上,用垫铁找平找正,垫铁一般应放在地脚螺栓两侧,斜垫铁必须成对使用。设备安装好后同一组装铁应点焊在一起,以免受力时松动。
4风机安装在无减震器支架上,应垫上4~5mm厚的橡胶板,找平找正后固定牢。
5风机安装在有减震器的机座上时,地面要平整,各组减震器承受的荷载压缩量应均匀,不偏心,安装后采取保护措施,防止损坏。

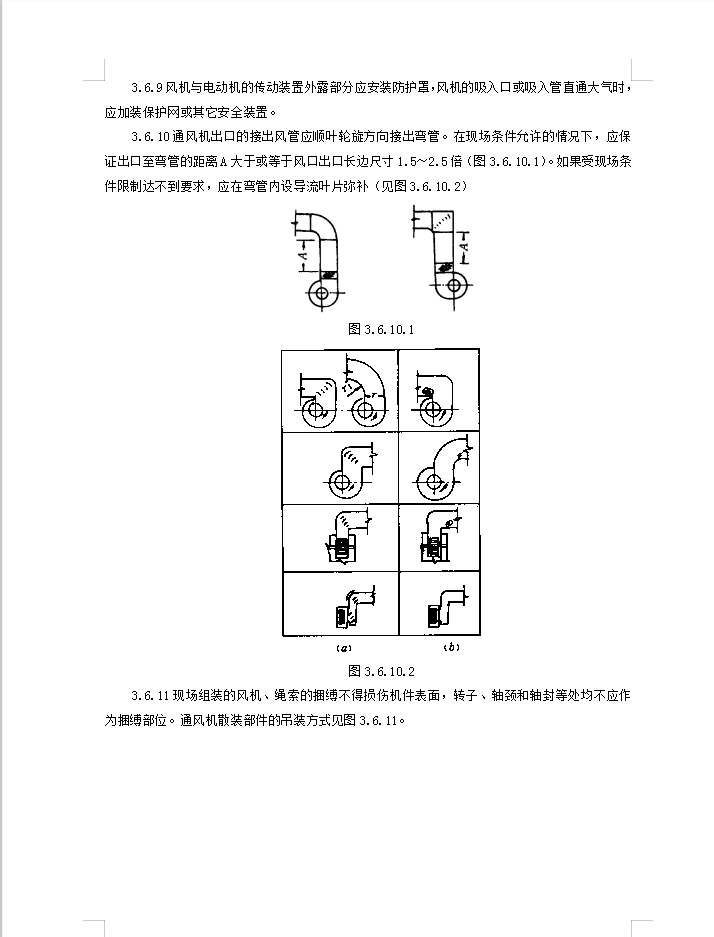

资料截图
  • 通风机安装质量管理施工工艺
  • 通风机安装质量管理施工工艺
  • 通风机安装质量管理施工工艺
