非金属风管制作及安装质量管理施工工艺 15P
本工艺标准适用于无机原料制成的玻璃钢风管的制作与安装工程。
工艺流程
支模→成型(按规范要求一层无机原料一层玻纤破→检验→固化→打孔→入库
质量标准
1玻璃钢风管内表面应平整光滑(手感好),外表面应整齐美观,厚度均匀,边缘无毛刺,不得有气泡(气孔)分层现象,外表面不得扭曲、不平度不大于3mm,内外壁的直线度每米不大于5mm。
2法兰与风管应成一体与壁面要垂直,与管轴线成直角。不垂直度不大于2mm。
3法兰自身表面应平整,不平度不大于2‰。
4法兰孔要打在法兰中心线(除去壁厚),并保证在一条直线上。误差不得超过2mm。
5风管两对角线之差不大于3mm。
6管表面气泡数量每平米不得多于5个,气泡单个面积不大于10mm2。
7每节管可见裂纹,不得超过二处,裂纹不得超过管长的十分之一,裂纹距管边缘不得小于50mm,管件严禁有贯通性裂纹。
资料截图

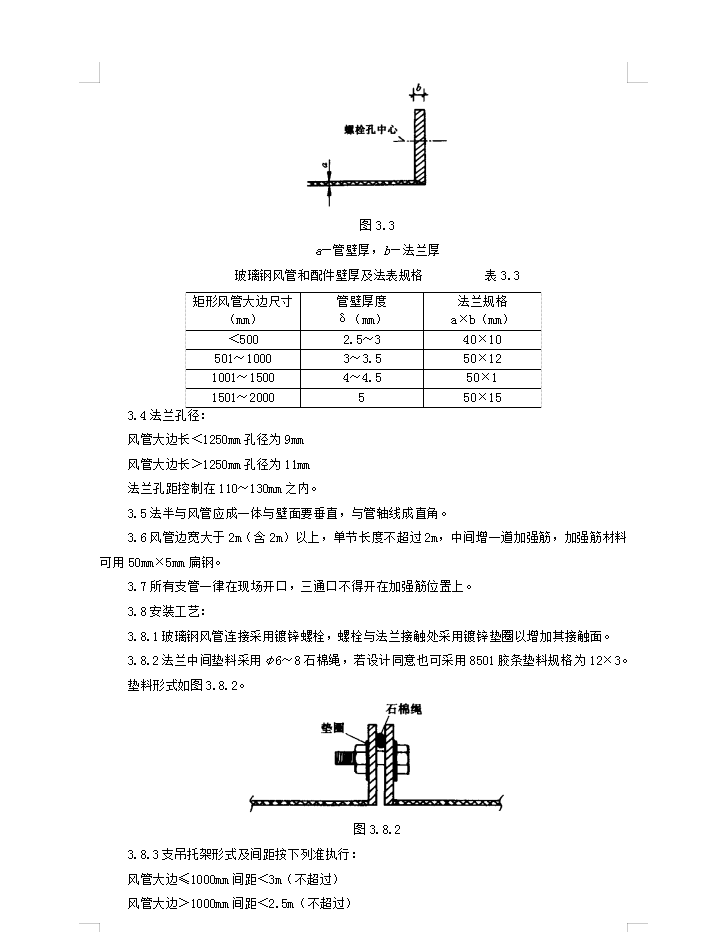

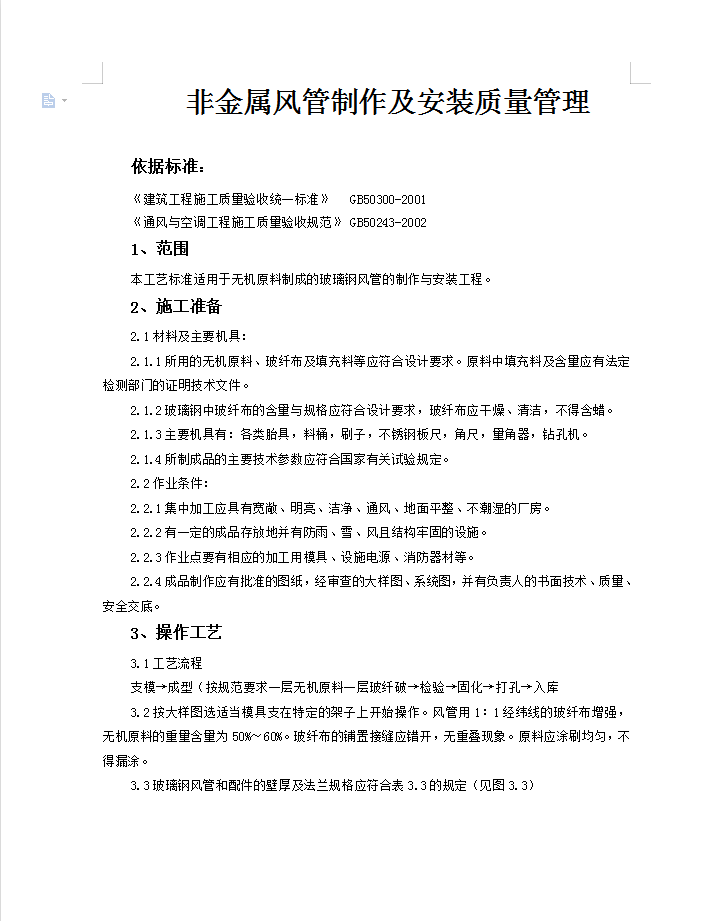

  • 非金属风管制作及安装质量管理施工工艺 15P
  • 非金属风管制作及安装质量管理施工工艺 15P
  • 非金属风管制作及安装质量管理施工工艺 15P
