风管部件制作质量管理施工工法 10P
本工艺标准适用于各类金属风口、风阀、罩类、风帽及柔性管等部件制作工程。

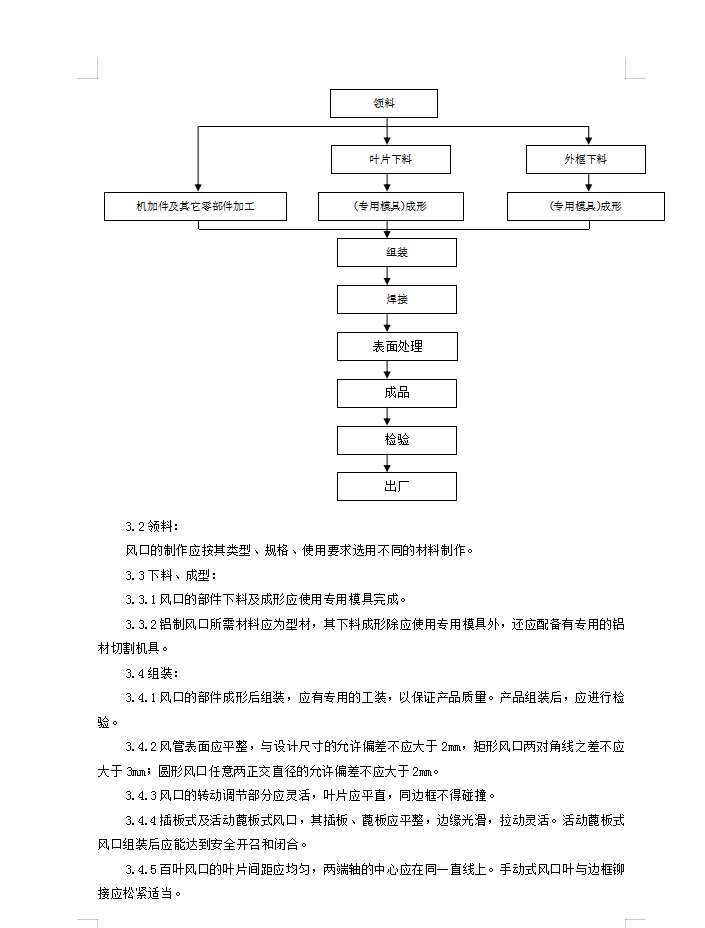

组装:
1风口的部件成形后组装,应有专用的工装,以保证产品质量。产品组装后,应进行检验。
2风管表面应平整,与设计尺寸的允许偏差不应大于2mm,矩形风口两对角线之差不应大于3mm;圆形风口任意两正交直径的允许偏差不应大于2mm。
3风口的转动调节部分应灵活,叶片应平直,同边框不得碰撞。
4插板式及活动蓖板式风口,其插板、蓖板应平整,边缘光滑,拉动灵活。活动蓖板式风口组装后应能达到安全开召和闭合。
5百叶风口的叶片间距应均匀,两端轴的中心应在同一直线上。手动式风口叶与边框铆接应松紧适当。

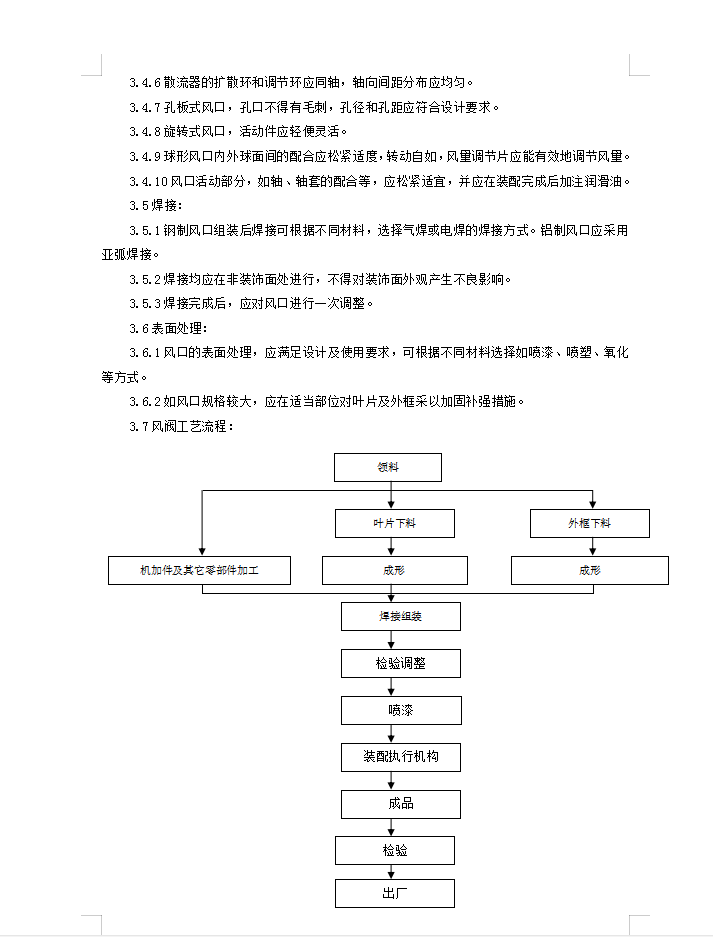

6散流器的扩散环和调节环应同轴,轴向间距分布应均匀。
7孔板式风口,孔口不得有毛刺,孔径和孔距应符合设计要求。
8旋转式风口,活动件应轻便灵活。
9球形风口内外球面间的配合应松紧适度,转动自如,风量调节片应能有效地调节风量。
10风口活动部分,如轴、轴套的配合等,应松紧适宜,并应在装配完成后加注润滑油。
资料截图
  • 风管部件制作质量管理施工工法 10P
  • 风管部件制作质量管理施工工法 10P
  • 风管部件制作质量管理施工工法 10P
