风管及部件安装质量管理施工工法 17P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-07
  • 资料类型:RAR
  • 资料大小:96.2 KB
  • 资料分类:暖通工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
风管及部件安装质量管理施工工法 17P
本工艺标准适用于工业与民用建筑通风与空调系统,材质为薄钢板、不锈钢板、铝板复合钢板、硬聚氯乙烯板风管及部件安装工程。
安装吊架:
1按风管的中心线找出吊杆敷设位置,单吊杆在风管的中心线上;双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。
2吊杆根据吊件形式可以焊在吊件上,也可挂在吊件上。焊接后应涂防锈漆。
3立管管卡安装时,应先把最上面的一个管件固定好,再用线锤在中心处吊线,下面的管卡即可按线进行固定。
4当风管较长时,需要安装一排支架时,可先把两端的安好,然后以两端的支架为基准,用拉线法找出中间支架的标高进行安装。
5支吊架的吊杆应平直、螺纹完整。吊杆需拼接时可采用螺纹连接或焊接。连接螺及应长于吊杆直径3倍,焊接宜采用搭接,搭长度应大于吊杆直径的8倍,并两侧焊接。
6支、吊架安装应注意的问题:
6.1风管安装,管路较长时,应在适当位置增设吊架防止摆动。
6.2支、吊架的标高必须正确,如圆形风管管径由大变小,为保证风管中心线水平,支架型钢上表面标高,应作相应提高。对于有坡度过要求的风管,托架的标高也应按风管的坡度要求。
6.3风管支、吊架间距如无设计要求时,对于不保温风管应符合表3.5.6.3要求。对于保温风管,支、吊架间距无设计要求时按表间距要求值乘以0.85。螺旋风管的支、吊架间距可适当增大。
资料截图

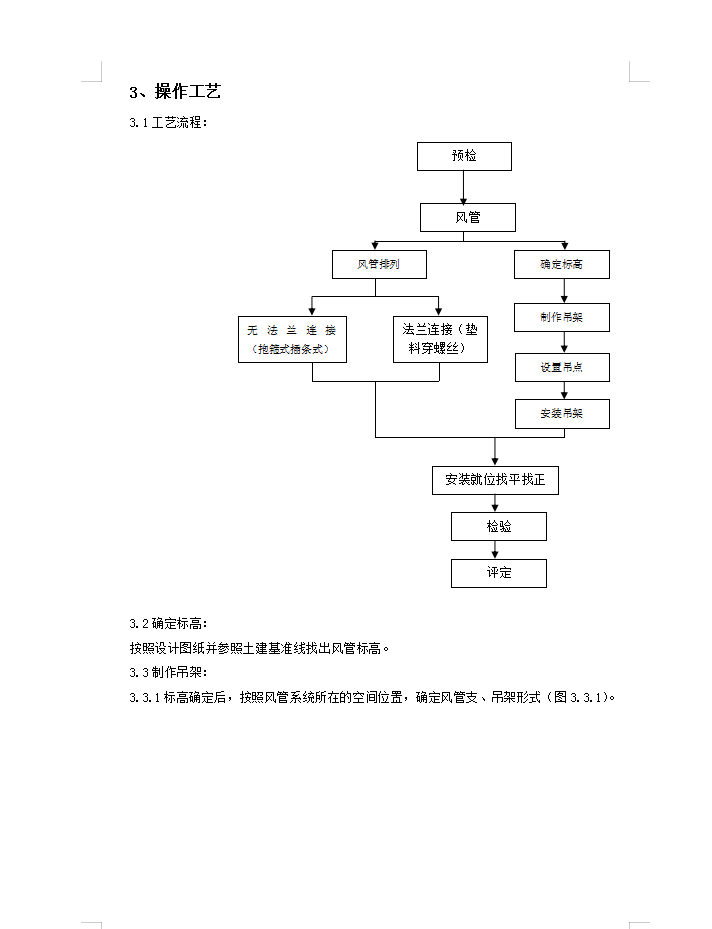

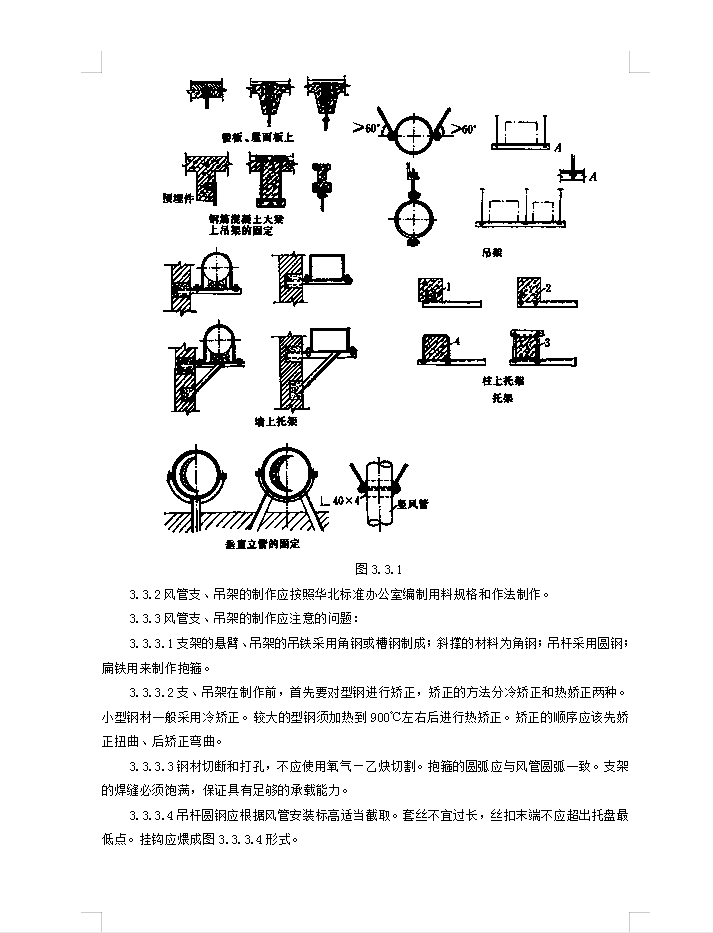

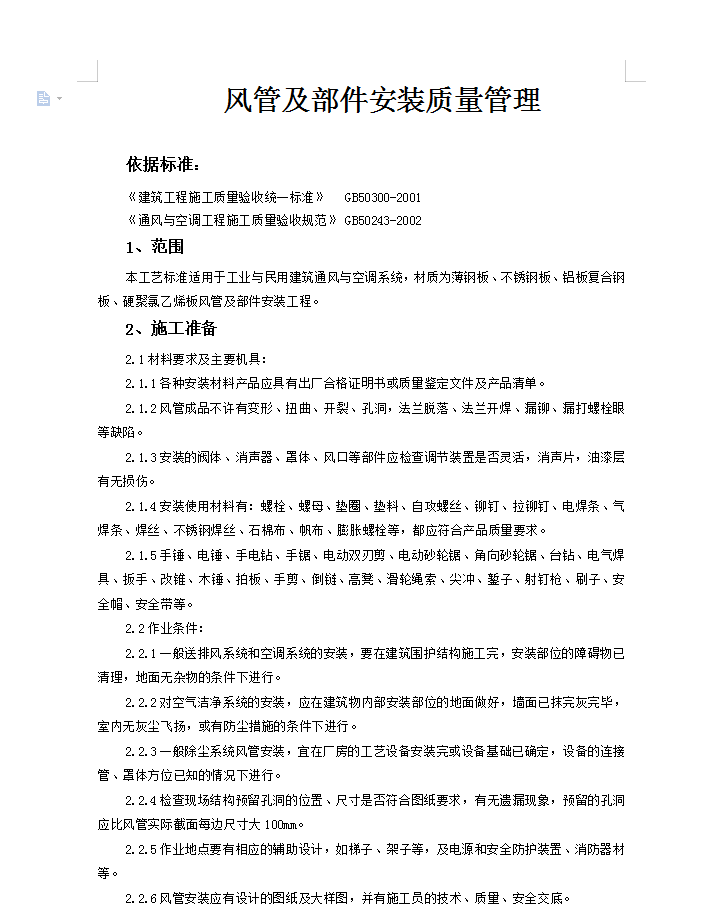

  • 风管及部件安装质量管理施工工法 17P
  • 风管及部件安装质量管理施工工法 17P
  • 风管及部件安装质量管理施工工法 17P
