锅炉及附属设备安装质量管理施工工艺 31P
本工艺标准适用于工作压力不大于1.29MPa,蒸发量不大于10t/h、出口水温不超过130℃的快装蒸汽和热水锅炉及附属设备的安装工程。
炉排减速机安装:
一般快装锅炉的炉排减速机由制造厂装配成整机运到现场进行安装。
a开箱点件检查设备、零部件是否齐全,根据图纸核对其规格、型号是否符合设计要求。
b检查机体外观和零、部件不得有损坏,输出轴及联轴器应光滑,无裂纹、无锈蚀。油杯、扳把等无丢失和损坏。
c根据需要配制符合实际尺寸的地脚螺栓、斜垫铁等零件。准备起重和安装所需的工具、量具及其它用品。
d减速机就位及找正找平
(a)将垫铁放在划好基准线和清理好预留孔的基础上,靠近地脚螺栓预留孔。
(b)将减速机上好地脚螺栓(螺栓露出螺母1~2扣),吊装在垫铁上,减速机纵、横中心线与基础纵、横中心基准线相吻合。
(c)根据炉排输入轴的位置和标高进行找正找平,用水平仪和更换垫铁厚度或打入楔形铁的方法加以调整。同时还应对联轴器进行找正,以保证减速机输出轴与炉排输入轴对正同心。用卡箍及塞尺的方法对联轴器找同心。减速机的水平度和联轴器的同心度,两联轴节端面之间的间隙以设备随机技术文件为准。无规定时应符合TJ231—70《机械设备安装工程施工及验收规范》的相应规定。
e设备找平找正后,即可进行地脚螺栓孔灌注混凝土。灌注时应捣实,防止地脚螺栓倾斜。待混凝土强度达到75%以上时,方可拧紧地脚螺栓,在紧螺栓时应进行水平的复核。无误后将机内加足机械油准备试车。
f减速机试运行:安装完成后,联轴器的连接螺栓暂不安装,先进行减速机单独试车,试车前先拧松离合器的弹簧压紧螺母,把扳把放到空档上接通电源试电机。检查电机运转方向是否正确和有无杂音,正常后将离合器由低速到高速进行试运转,无问题后安装好联轴器的螺栓,配合炉排冷态试运行。在运行过程中调整好离合器的压紧弹簧能自动弹起。弹簧不能压得过紧,防止炉排断片或卡住,离合器不能离开,以免把炉排拉坏。

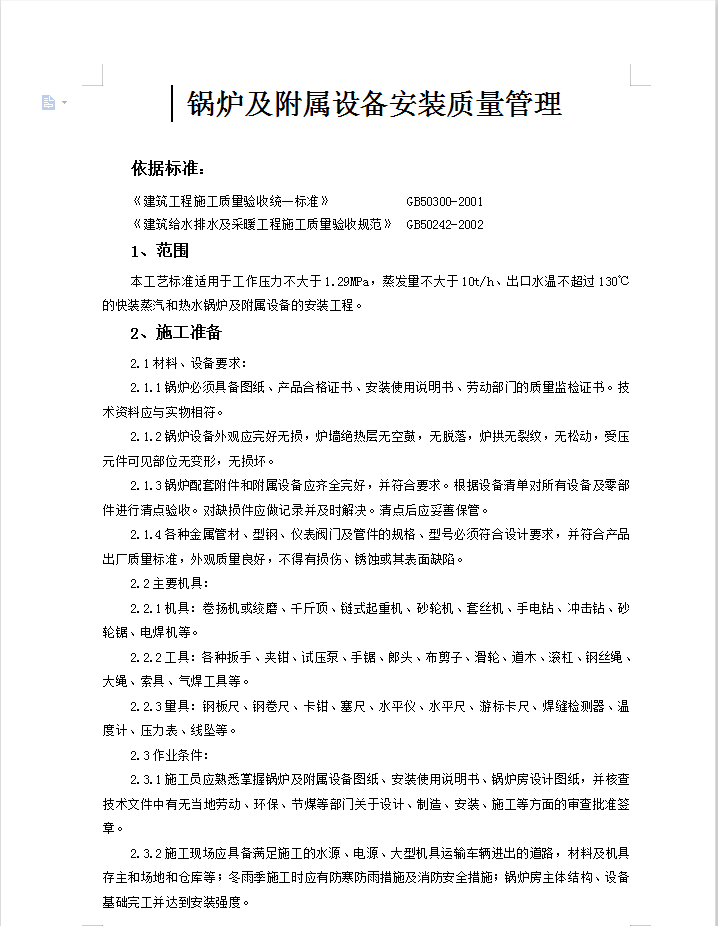

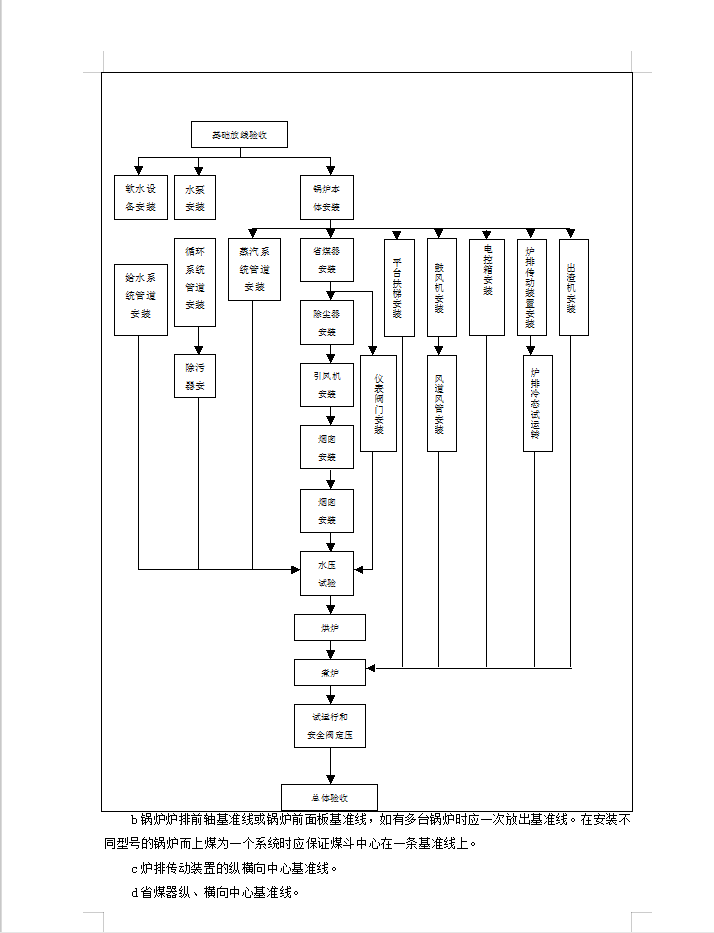

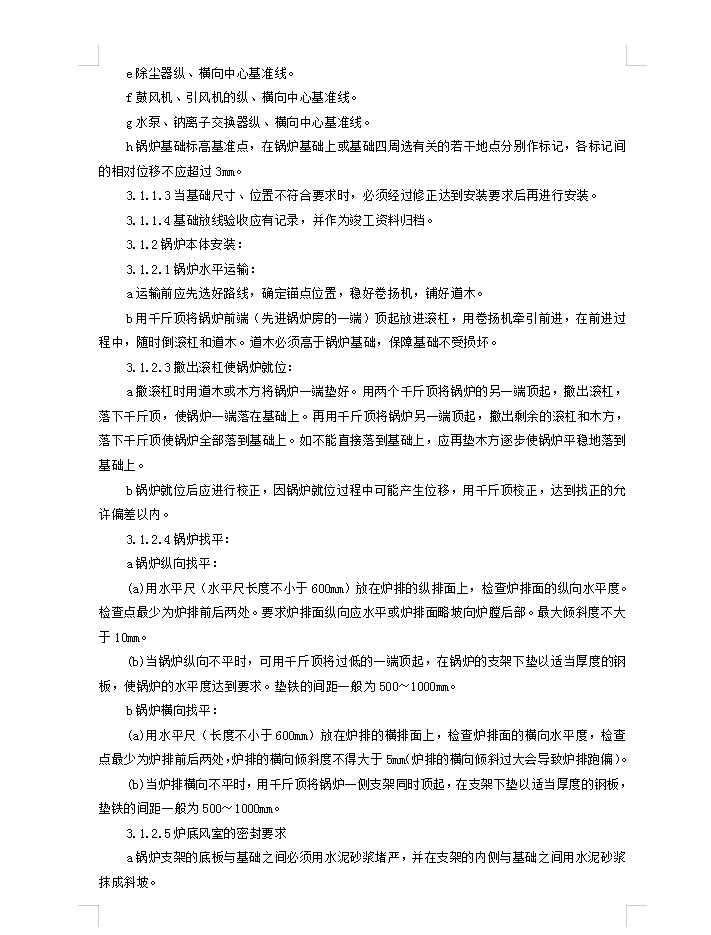

资料截图
