室外供热管道安装施工工艺标准(PDF格式)16P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-06-16
  • 资料类型:RAR
  • 资料大小:16 KB
  • 资料分类:暖通工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
室外供热管道安装施工工艺标准(PDF格式)16P

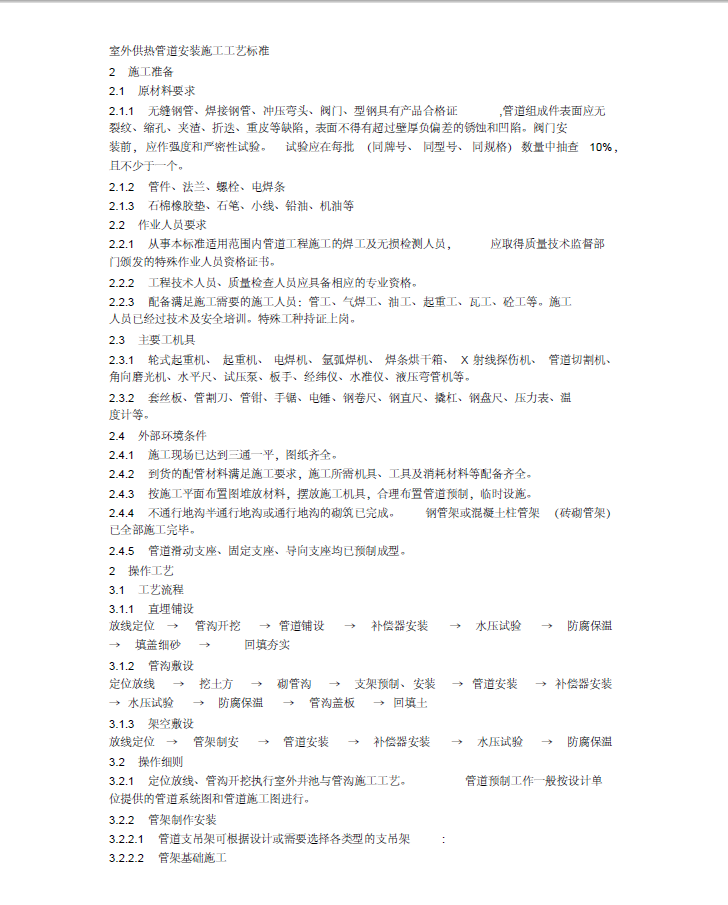

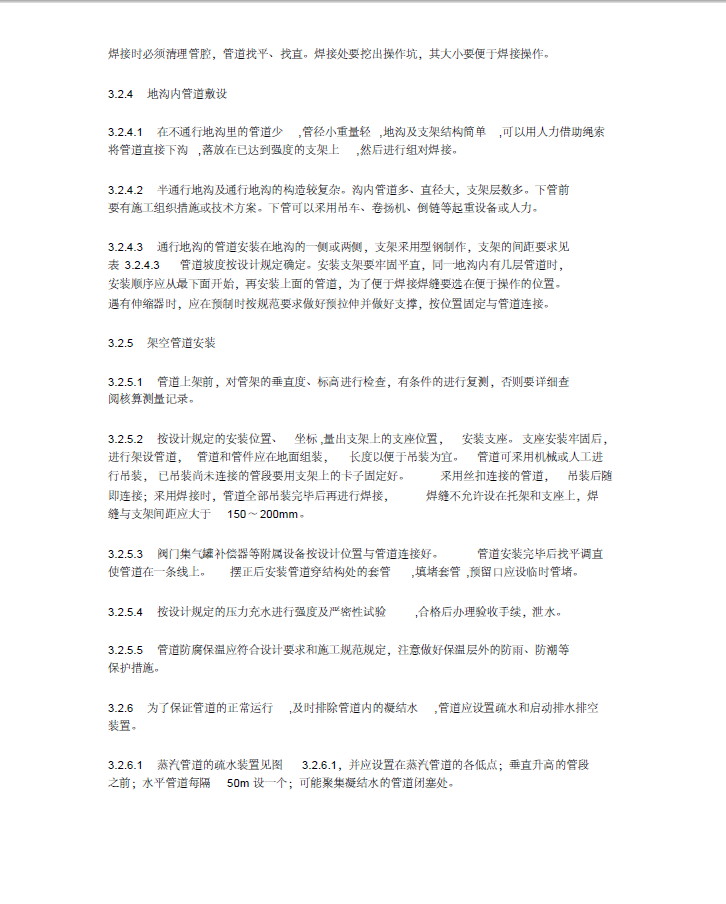

操作细则:1 定位放线、管沟开挖执行室外井池与管沟施工工艺。管道预制工作一般按设计单位提供的管道系统图和管道施工图进行。2 管架制作安装:2.1 管道支吊架可根据设计或需要选择各类型的支吊架,2.2 管架基础施工

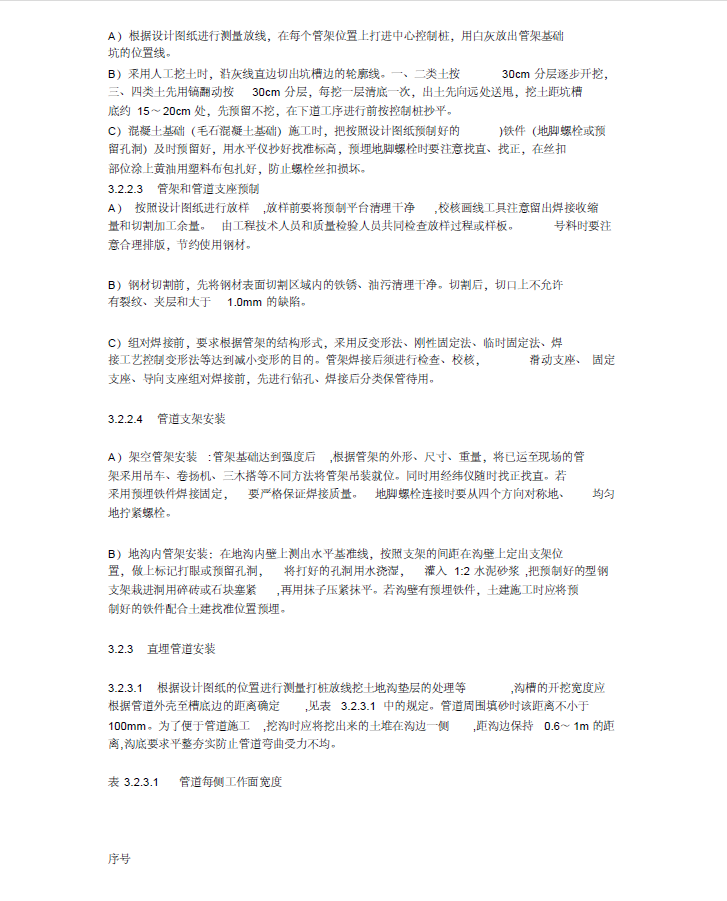

A)根据设计图纸进行测量放线,在每个管架位置上打进中心控制桩,用白灰放出管架基础坑的位置线。B)采用人工挖土时,沿灰线直边切出坑槽边的轮廓线。一、二类土按30cm 分层逐步开挖,三、四类土先用镐翻动按30cm 分层,每挖一层清底一次,出土先向远处送甩,挖土距坑槽底约15~20cm 处,先预留不挖,在下道工序进行前按控制桩抄平。C)混凝土基础(毛石混凝土基础)施工时,把按照设计图纸预制好的)铁件(地脚螺栓或预
留孔洞)及时预留好,用水平仪抄好找准标高,预埋地脚螺栓时要注意找直、找正,在丝扣部位涂上黄油用塑料布包扎好,防止螺栓丝扣损坏。2.3 管架和管道支座预制:A) 按照设计图纸进行放样,放样前要将预制平台清理干净,校核画线工具注意留出焊接收缩量和切割加工余量。由工程技术人员和质量检验人员共同检查放样过程或样板。号料时要注意合理排版,节约使用钢材。B)钢材切割前,先将钢材表面切割区域内的铁锈、油污清理干净。切割后,切口上不允许有裂纹、夹层和大于1.0mm 的缺陷。C)组对焊接前,要求根据管架的结构形式,采用反变形法、刚性固定法、临时固定法、焊接工艺控制变形法等达到减小变形的目的。管架焊接后须进行检查、校核, 滑动支座、固定支座、导向支座组对焊接前,先进行钻孔、焊接后分类保管待用。
