水泵安装工艺标准(含参考图)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-06-12
  • 资料类型:RAR
  • 资料大小:10.4 MB
  • 资料分类:暖通工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
水泵安装工艺标准(含参考图)
标准要求:①安装前应对水泵基础进行与土建单位的复核验收。基础强度基础要达到养护强度;基础大小应符合要求,便于设置限位装置,水泵的平面位置和标高允许偏差为±10mm;基础大小为每边超出水泵基座边缘100mm-150mm确定。整体安装的泵,纵向水平偏差不应大于0.1/1000,横向水平偏差不应大于0.20/1000;解体安装的泵纵、横向安装水平偏差均不应大于0.05/1000。②地脚螺栓孔的纵横向偏差应事先与水泵产品样本核对。地脚螺栓孔应清理干净,便于二次灌浆结合牢固。基础平整度应该尽量一次合格,不设基础垫铁即可找平。基础找平垫铁最大不超过三块,垫铁之间应点焊牢固。③水泵基础旁应有排水明沟。

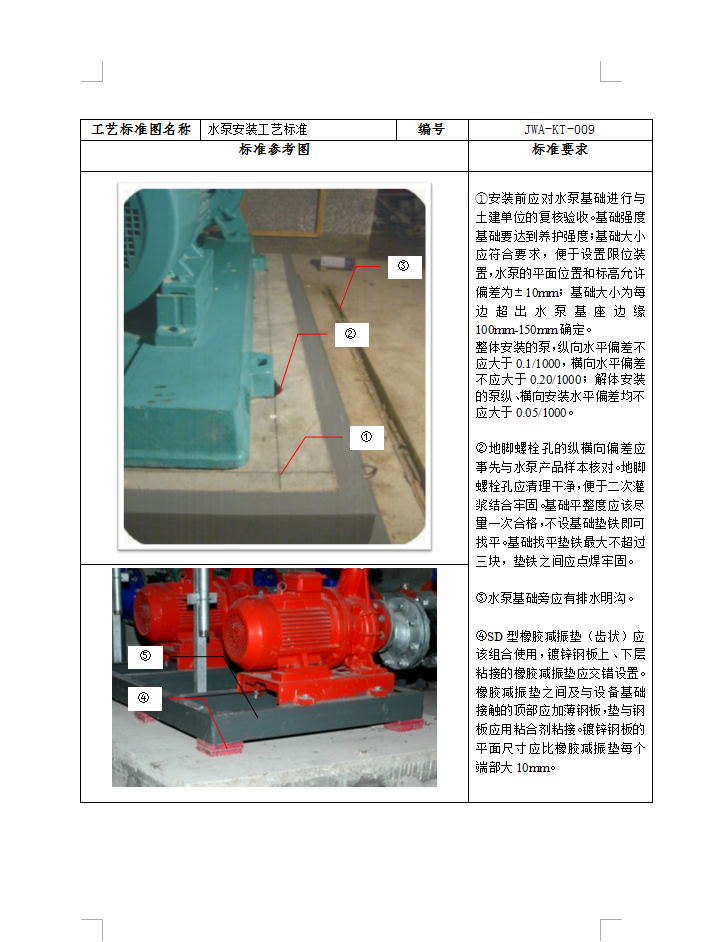

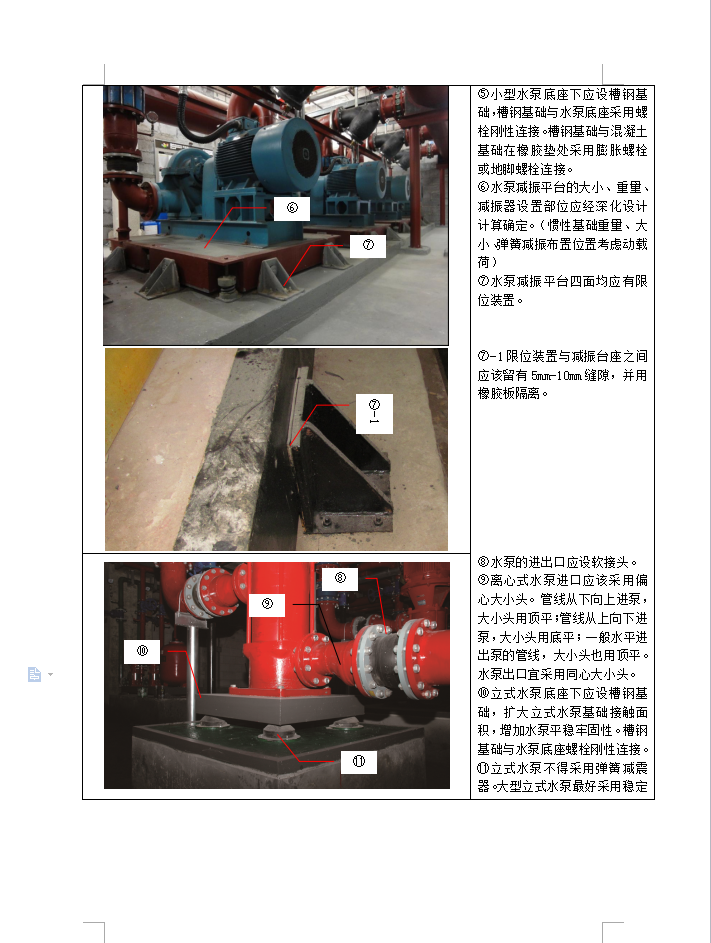

资料截图
  • 水泵安装工艺标准(含参考图)
  • 水泵安装工艺标准(含参考图)
