风机盘管安装工艺标准(含参考图)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-06-12
  • 资料类型:RAR
  • 资料大小:423 KB
  • 资料分类:暖通工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
风机盘管安装工艺标准(含参考图)
标准要求:①风机盘管支管应该在主管上方,开口处选取主管中上部斜45°最佳。支管从主管引出上翻应一次到位,水平略向上(大于1%坡度)对接风机盘管供回水管接口,不得出现再次上翻或者下翻情况。②风机盘管接管为下供上回。回水管应在供水管之上,不得出现供水支管局部翻弯高于回水支管情况。便于管道系统气体从盘管回水口手动排气阀排气。③风机盘管尽量贴近楼板水平安装,顶部留出10cm以上空间操作与检修即可。便于管道系统排气泄水以及冷凝水坡度要求。风机盘管安装应该注意在前后与下部留出送回风管与风口安装空间。

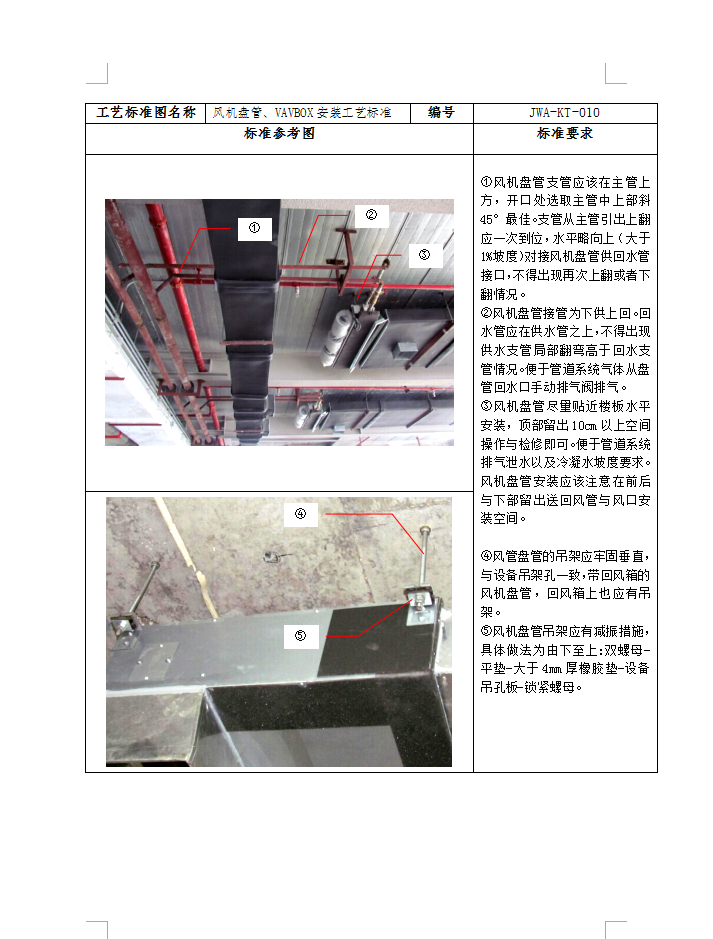

资料截图
  • 风机盘管安装工艺标准(含参考图)
