互通立交顺接道路隧道工程施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-01-26
  • 资料类型:RAR
  • 资料大小:
  • 资料分类:路桥图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
互通立交顺接道路隧道工程施工图
本次设计xx隧道工程左线起于桩号 K0+096.684,顺接北桥头综合交通体系工程,由南向北展线,止于桩号 K3+258.963,顺接xxx路立交工程部分,左线全长 3162.279 米,左线K0+096.684-K3+240 段为隧道段,长 3143.316 米,K3+240- K3+258.963 段为路基段,长 18.963米。左线设计车速为 50Km/h,单洞断面宽为 14 米,单向 3 车道。
资料截图

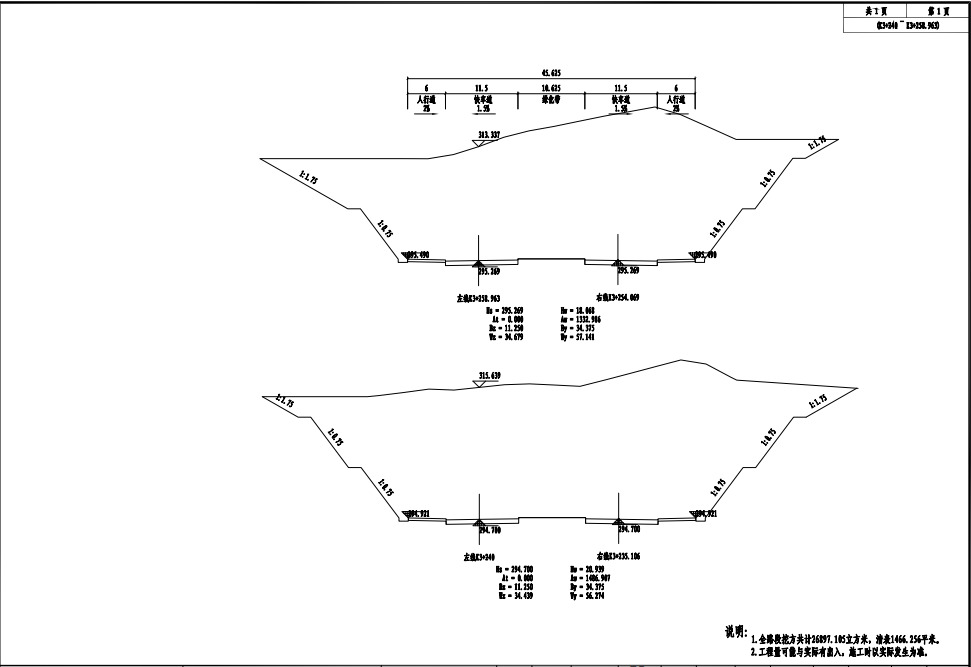

  • 互通立交顺接道路隧道工程施工图

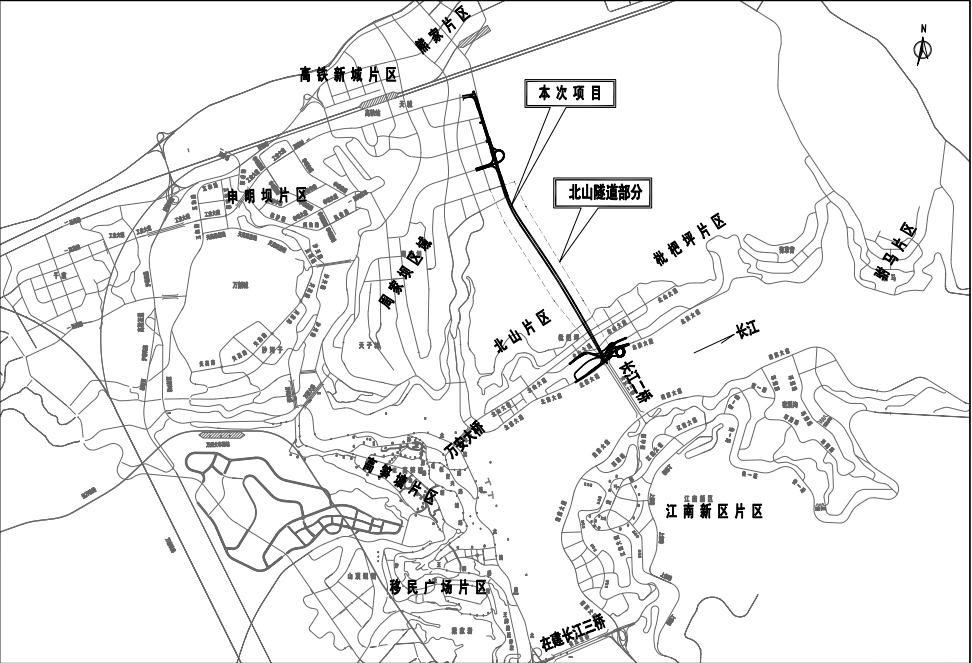

  • 互通立交顺接道路隧道工程施工图

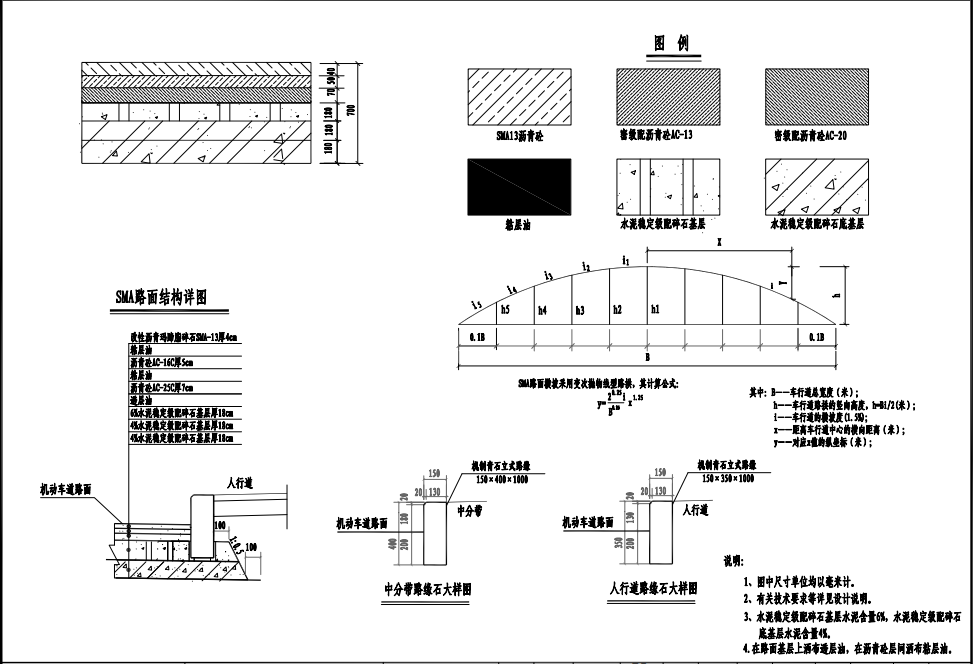

  • 互通立交顺接道路隧道工程施工图
