穿山隧道工程下穿道结构施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-07
  • 资料类型:RAR
  • 资料大小:152 MB
  • 资料分类:路桥图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
穿山隧道工程下穿道结构施工图纸

相关图纸


某穿山隧道排水给水工程及路段照明工程施工图纸 第一部分


某穿山隧道排水给水工程及路段照明工程施工图纸 第二部分


穿山隧道工程桥梁及天桥施工图纸 第一部分


穿山隧道工程桥梁及天桥施工图纸 第二部分


穿山隧道工程桥梁及天桥施工图纸 第三部分


某穿山隧道工程综合管网施工图纸


某穿山隧道工程燃气通道施工图纸


穿山隧道结构工程高边坡施工图纸


穿山隧道结构工程挡墙、地通道施工图纸 第一部分


穿山隧道结构工程挡墙、地通道施工图纸 第二部分




设计采用内径0.8m预制高强度钢筋砼圆管,管壁厚110mm,单节管长均为2.0m。
管节之间采用F型接口,外嵌环状遇水膨胀橡胶圈止水,顶管端面与管轴中心线垂直度不大于1.5mm,端面不平整度允许偏差小于1.0mm。所有预埋金属构件,均须涂刷两道防锈油漆。顶管预留吊孔在顶管吊放到位后,顶进前须用M50水泥砂浆充填。管节接口的内侧间采用PG321双组份聚硫密封膏密封。填塞密封膏应抹平,不得凸入管内。
穿山隧道工程下穿道结构施工图纸包括平面布置图、地质断面图、一般构造图、道暗梁暗柱布置图、钢筋构造图、暗梁暗柱钢筋构造图、排水沟钢筋构造图、结构防排水设计图、开挖回填大样图、地基处理大样、结构变形缝及装饰设计图、桩板挡墙一般构造图、桩板挡墙钢筋构造、桩板挡墙桩基护壁钢筋构造、顶管平面布置图、顶管立面布置图、顶管一般构造图、顶管钢筋构造图、顶管工作井钢筋构造图、顶管接收井钢筋构造图
资料截图

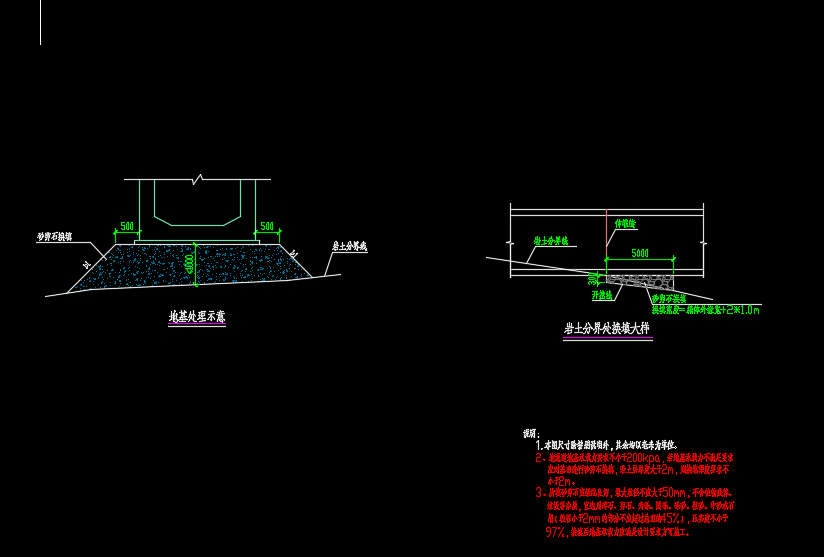

  • 穿山隧道工程下穿道结构施工图纸

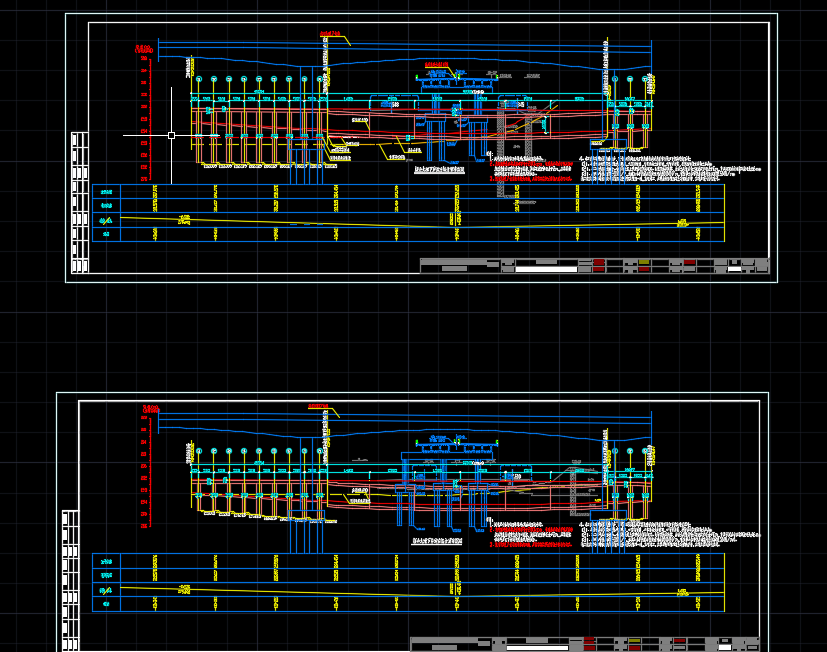

  • 穿山隧道工程下穿道结构施工图纸

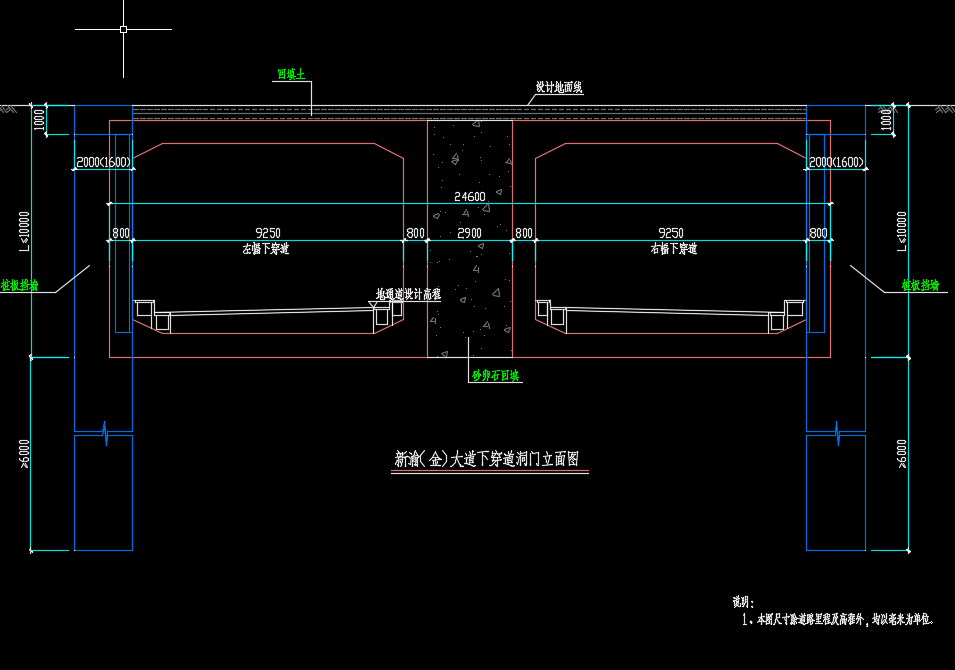

  • 穿山隧道工程下穿道结构施工图纸
