立交改造工程旋挖桩工艺讲解
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-01-09
  • 资料类型:RAR
  • 资料大小:51.5 MB
  • 资料分类:路桥工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
立交改造工程旋挖桩工艺讲解
1、施工准备:
根据设计高程,用挖掘机对场地桩位位置进行清表、平整,修筑施工平台,并用压路机进行反复压实。

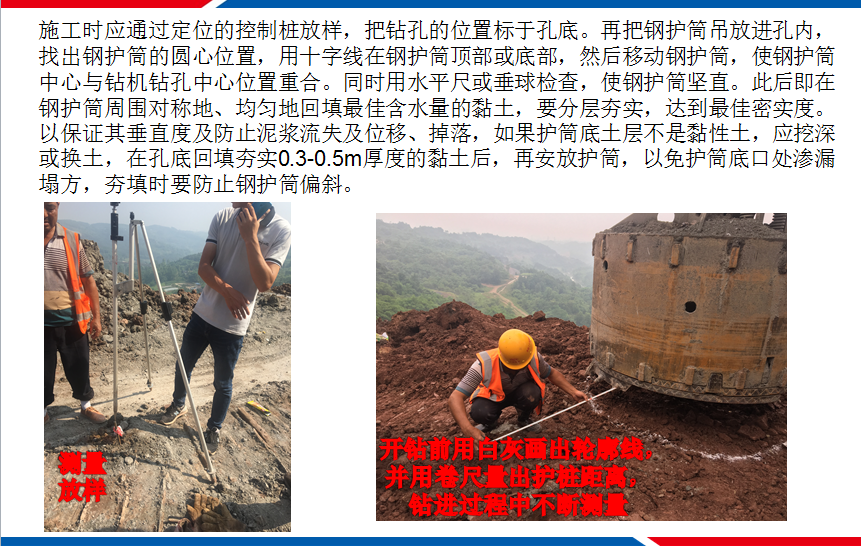

2、桩位测量放线
桩位放样按从整体到局部的原则进行桩基的位置放样,规划行车路线时,使便道与钻孔位置保持一定的距离,以免影响孔壁稳定;钻机底盘不宜直接置于不坚实的填土上,以免产生不均匀沉陷;钻机的安放位置应考虑钻孔施工中孔口出土清运的方便。桩位的中心点,成孔前用全站仪放点,十字线定位,下护筒后二次检测,在终孔后与放钢筋笼前必须检测,使其误差在规范要求内,以确保桩位准确。
3、埋设钢护筒
施工前设置坚固、不漏水的钢制护筒,护筒在钢模生产厂家定制,用δ=10mm钢板加工制成,护筒内径比桩径大20~30cm,上下口外围加焊加劲环。桩基钢护筒采用长2m钢护筒(现场根据实际地质情况,护筒可增加)
