立交改造工程挡护工程工艺讲解

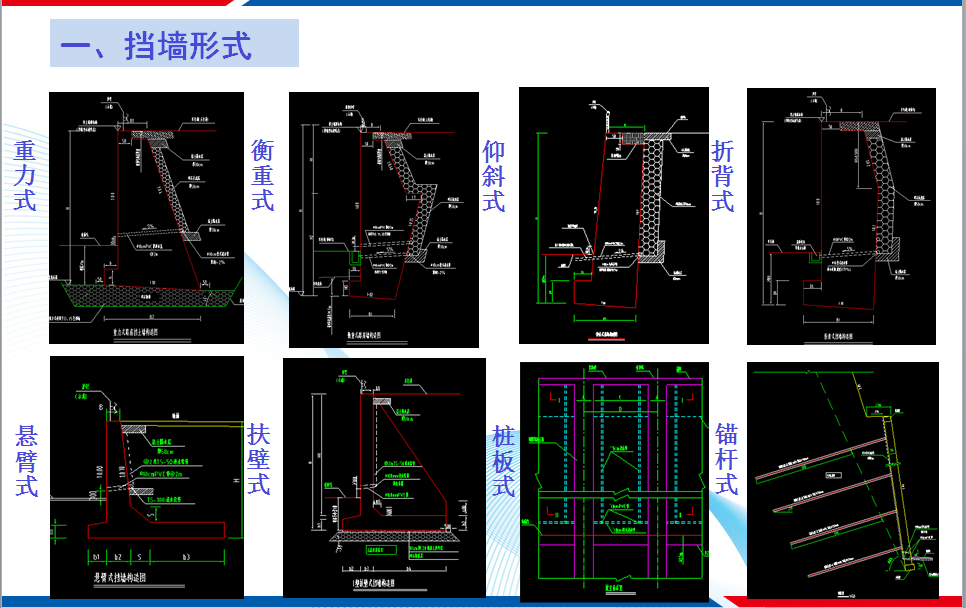

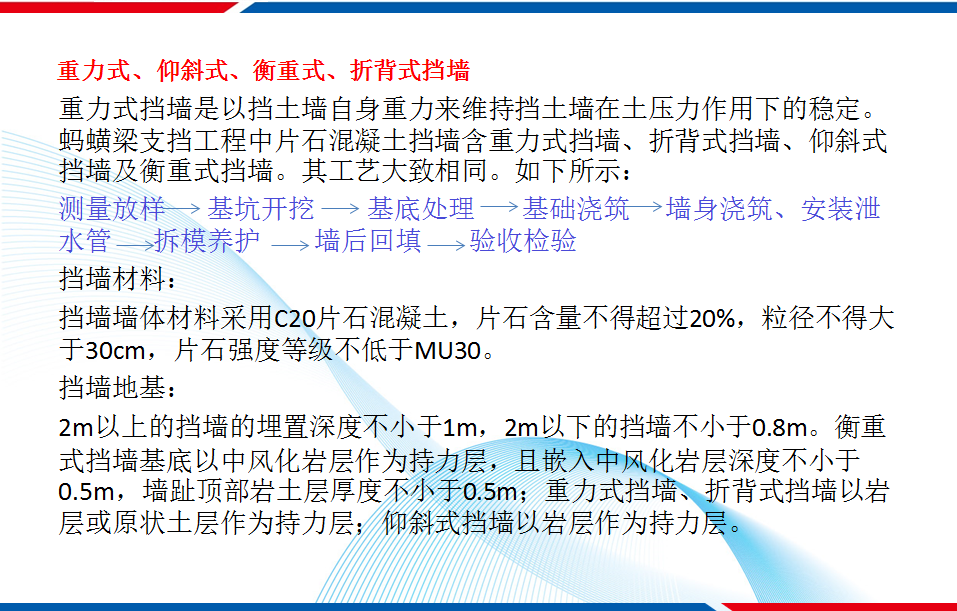

重力式挡墙是以挡土墙自身重力来维持挡土墙在土压力作用下的稳定。蚂蟥梁支挡工程中片石混凝土挡墙含重力式挡墙、折背式挡墙、仰斜式挡墙及衡重式挡墙。其工艺大致相同。如下所示:
测量放样 基坑开挖 基底处理 基础浇筑 墙身浇筑、安装泄水管 拆模养护 墙后回填 验收检验
挡墙材料:
挡墙墙体材料采用C20片石混凝土,片石含量不得超过20%,粒径不得大于30cm,片石强度等级不低于MU30。
挡墙地基:
2m以上的挡墙的埋置深度不小于1m,2m以下的挡墙不小于0.8m。衡重式挡墙基底以中风化岩层作为持力层,且嵌入中风化岩层深度不小于0.5m,墙趾顶部岩土层厚度不小于0.5m;重力式挡墙、折背式挡墙以岩层或原状土层作为持力层;仰斜式挡墙以岩层作为持力层。
