CFG工程桩技术交底
粘土砖渣砼砌块填充墙砌体工程
1一般要求
1、砌块,其龄期应超过28天。
2、砌块在运输、装卸过程中,严禁抛掷和倾倒,现场堆置高度不超过2m。
3、砌筑前,块材应提前2天浇水湿润。
4、底部应现浇混凝土坎台,高度不低于200mm。
2施工要点
1、工艺流程:
弹线定位→构造钢筋绑扎→拉结筋焊接→圈梁下砌体砌筑→圈梁、构造柱钢筋、模板、混凝土→圈梁上部砌体砌筑→顶部斜砖砌筑。
2、施工工艺:
(1)弹线定位:根据建筑图纸和楼层轴线位置,在板上放出隔墙及门洞的位置线,构造柱、门洞抱柱位置线;然后用吊线的方法,将底板上的位置线引至顶板上;最后沿墙体位置线的外侧,弹出墙体施工50控制线。
(2)构造柱、门口抱柱钢筋绑扎:按线调整结构预留构造柱、门口抱框柱钢筋位置,并预先按箍筋的数量,将箍筋套入构造柱上;绑扎竖向钢筋并与顶部预埋钢筋或预埋件绑扎(或焊接)牢固,然后绑扎箍筋。

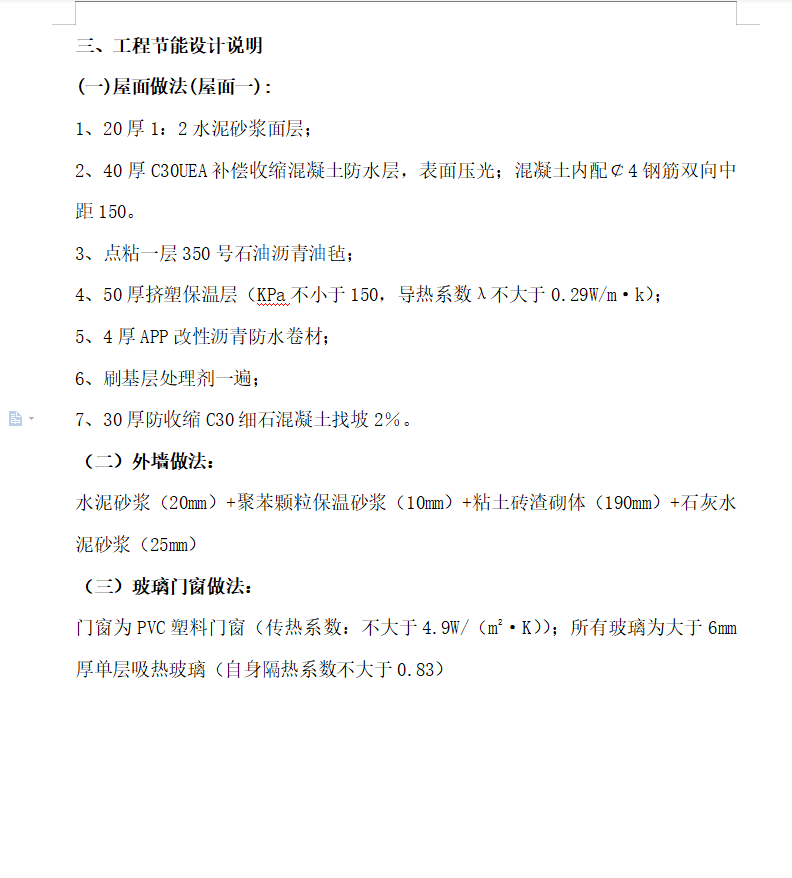

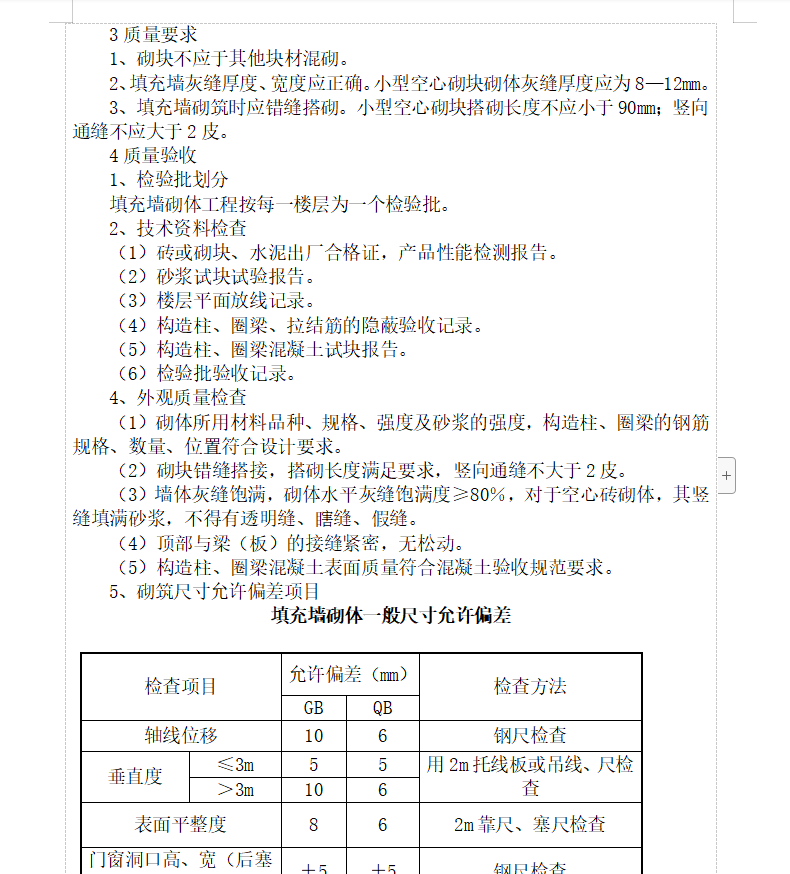

资料截图
