二层制造厂房建筑施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-03-16
  • 资料类型:RAR
  • 资料大小:2.60 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
二层制造厂房建筑施工图纸
二层制造厂房建筑施工图纸包括:制造厂房立面图、1号楼梯间一层平面图、统长形天窗示意图、卫生间吊顶平面图、卫生间平面图、一层吊顶平面图、制造厂房剖面图、制造厂房一层平面图等等
本建筑为工业建筑主要功能为单晶叶片的制造,使用年限:50年。本工程按照功能及结构形式划分为4个分区:辅助生产部分、中部生产区、北侧生产辅助区、东侧生产区。辅助生产区部分为双层钢筋混凝土框架结构,主要柱网为(8mx14)x8.9m。一层层高4.4m、二层层高4.9m,建筑高度12.60m。
资料截图

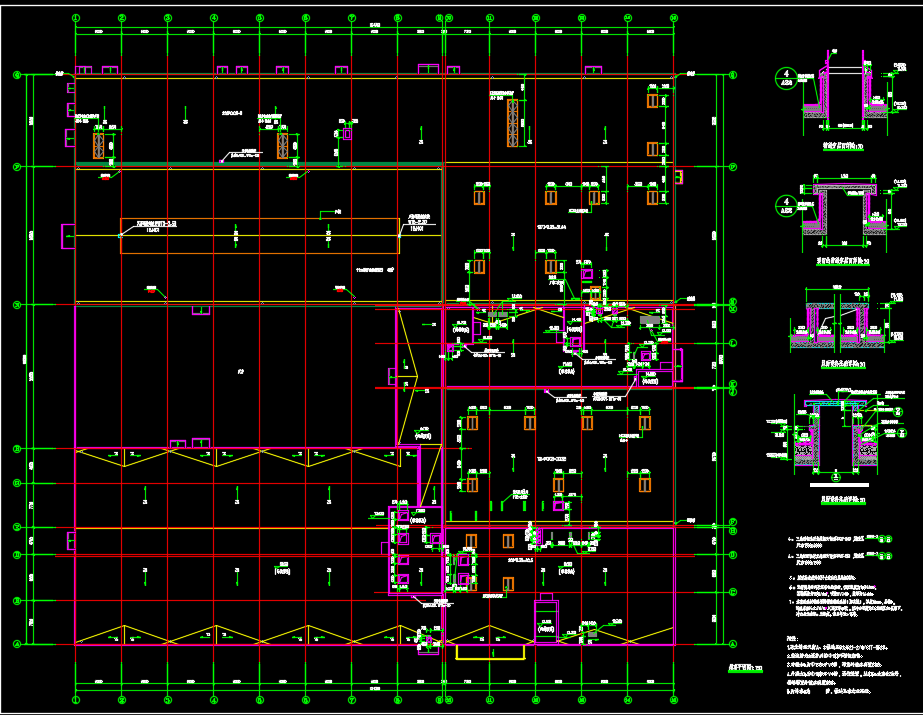

  • 制造厂房图纸,建筑施工图纸

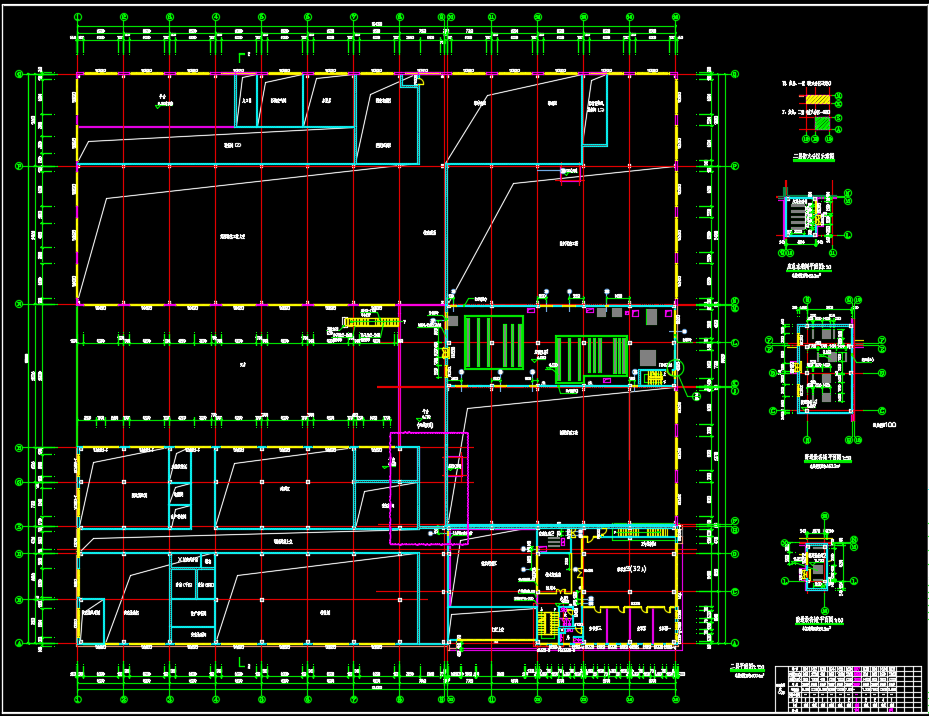

  • 制造厂房图纸,建筑施工图纸

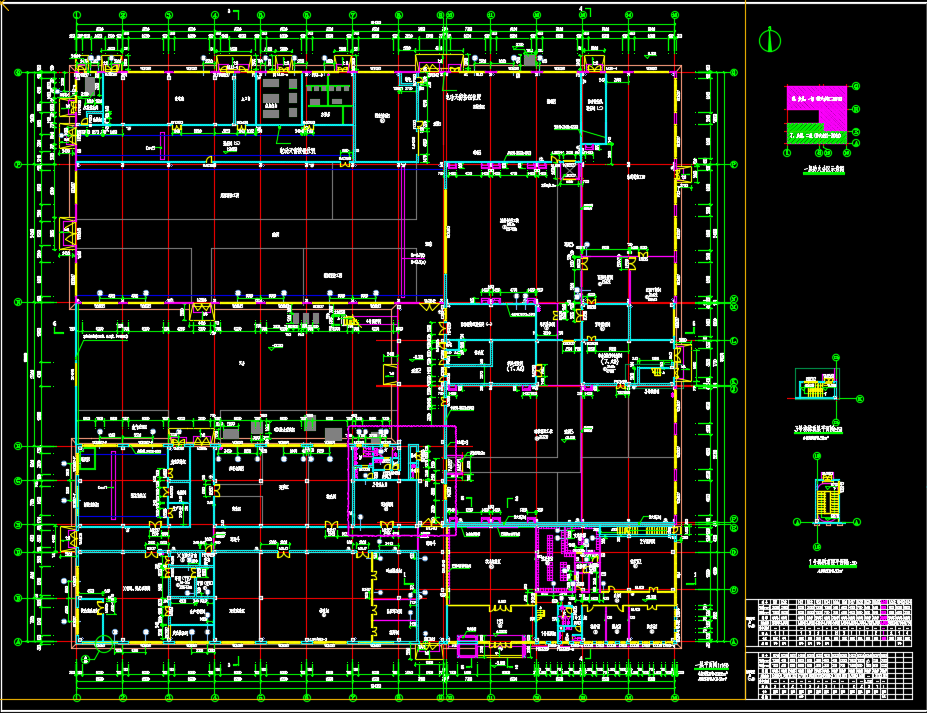

  • 制造厂房图纸,建筑施工图纸
