框架结构儿童乐园施工图纸(含消防、建筑、说明书)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-12
  • 资料类型:RAR
  • 资料大小:1.08 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
框架结构儿童乐园施工图纸(含消防、建筑、说明书)
原建筑层数:1层,装修层数:1层,原建筑高度:6米,装修层高:6米,原建筑结构类型:框架结构,耐火等级:二级,设计面积:1300m2。
火灾自动报警系统要求:
A 本火灾报警系统采用原有消防报警系统,,本次设计仅根据格局变化按规范调整或增加探测器、火灾警报装置、手动火灾报警按钮消防广播等,其它均利用大楼原有消防设备,所有设备和管线应与原大楼一致。
B 安装方式,高度:
1、探测器均为吸顶明装,指示灯朝门口方向。探测器至墙壁,梁边的水平距离,不应小于0.5米,至空调送风口的水平距离不应小于1.5米。
2、手动报警按钮(带电话插孔)挂墙明装,下沿离地 1.5米。
3、声光讯响器挂墙明装,下沿离地 2.3米;
4、声光讯响器、消防广播控制模块,短路隔离器安装在接线端子箱内或附近,其余模块安装在其设备附近;
5、每个报警区域内的模块宜相对集中设置在本报警区域内的金属模块箱中。模块严禁设置在配电(控制)柜(箱)内。本报警区域内的模块不应控制其他报警区域的设备,未集中设置的模块附近应有尺寸不小于100mmx100mm的标识;
6、消防广播和消防电话线应单独穿管,所有管线均穿厚壁镀锌钢管(3mm)暗敷。

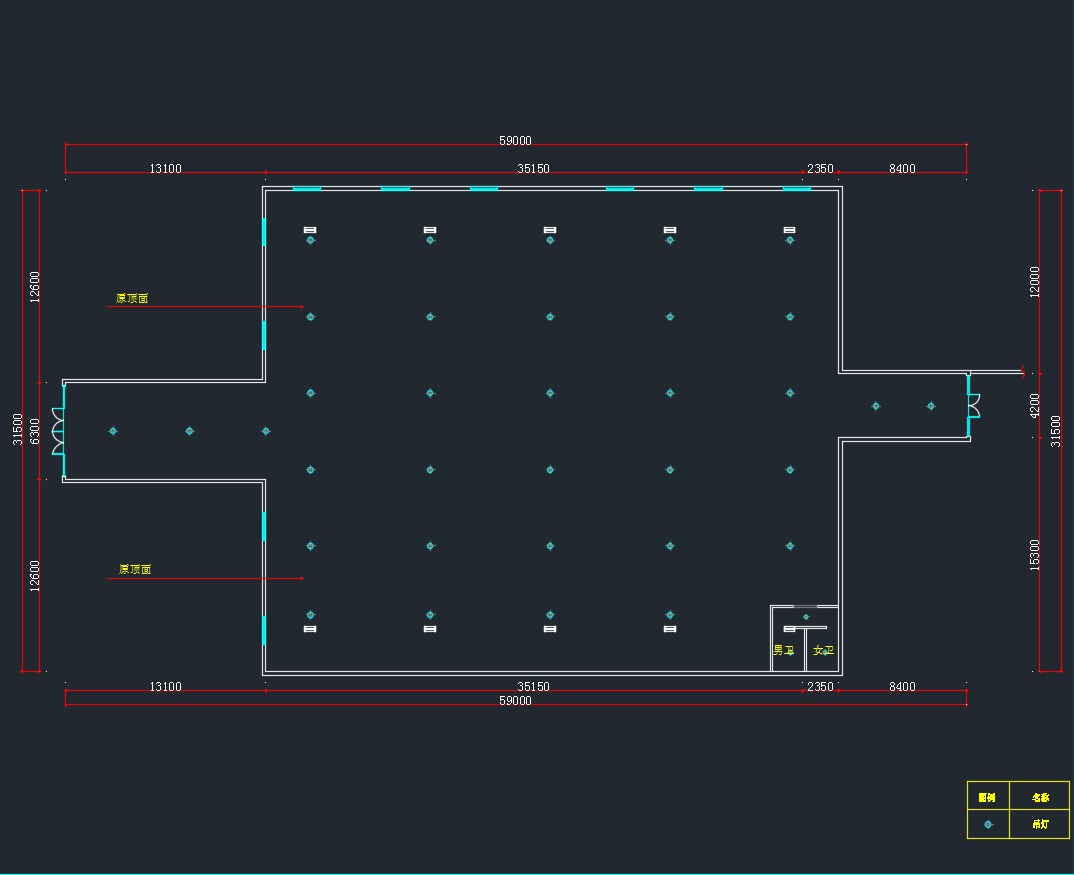

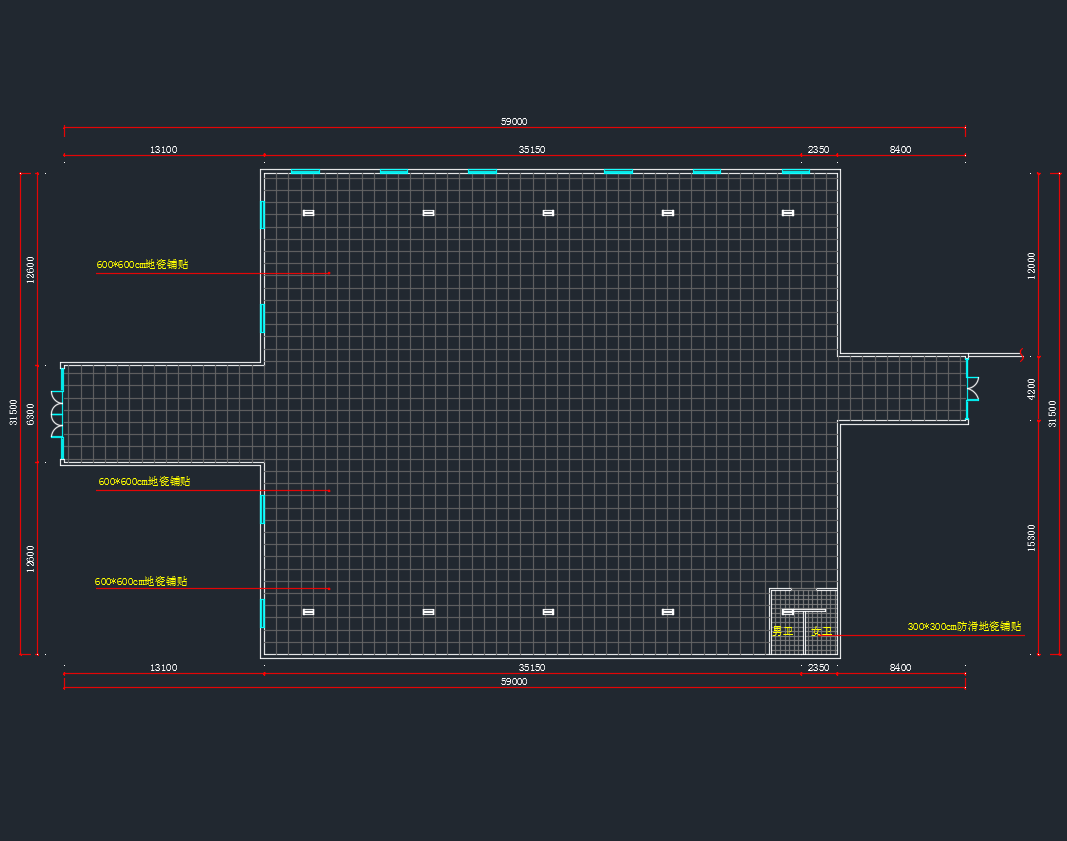

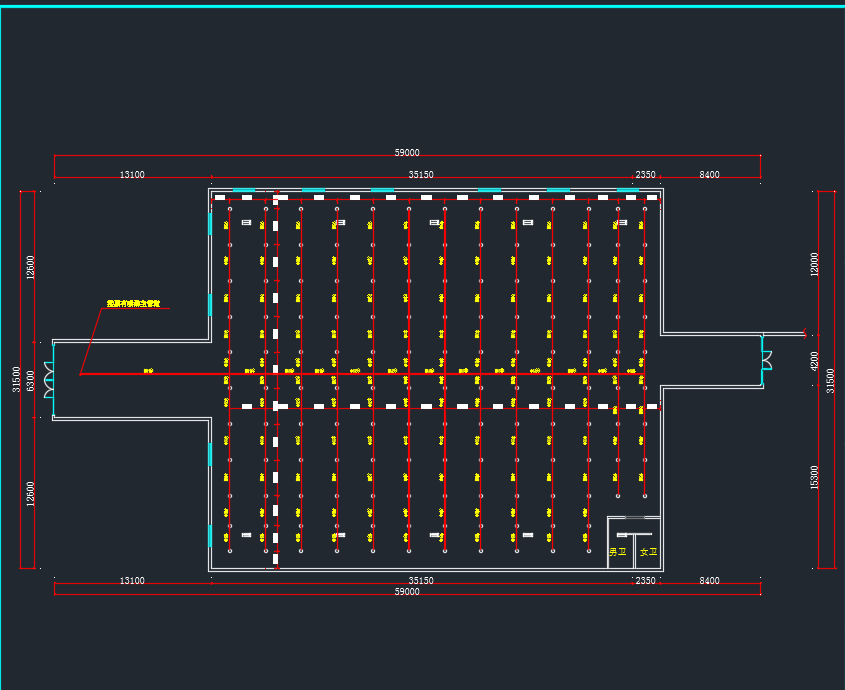

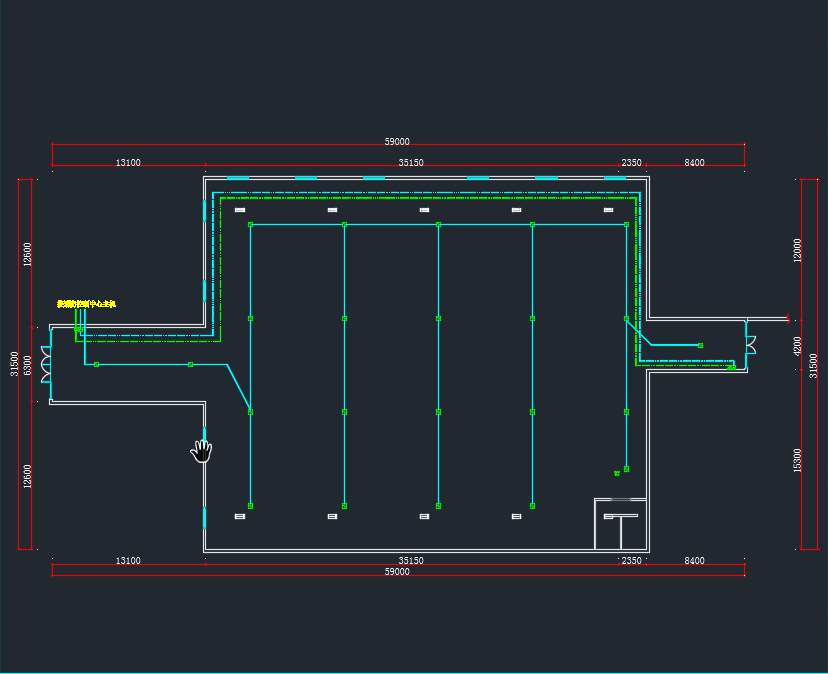

框架结构儿童乐园施工图纸,包括:原始结构图、地面铺装图、天花布置图、立面图、喷淋平面图、自动报警平面图、消火栓平面图、应急照明逃生平面图
