十八层钢筋混凝土剪力墙结构商业住宅楼及配套商业全套施工图纸(含建筑结构、水电暖)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-15
  • 资料类型:RAR
  • 资料大小:225 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
十八层钢筋混凝土剪力墙结构商业住宅楼及配套商业全套施工图纸(含建筑结构、水电暖)
建筑基底面积:725.38m2,地上建筑面积:12129.87m2,地下室建筑面积:577.82m2,总建筑面积:12707.69m2,住宅建筑面积:12129.87m2。建筑高度:54.000m,建筑层数:地上18,地下1;抗震设防烈度:7度,建筑合理使用年限:50年,主要功能:地上十八层,均为住宅。层高均为:2.90米。高层住宅上部结构体系均采用钢筋混凝土剪力墙结构;多层住宅上部结构体系均采用钢筋混凝土剪力墙结构;沿街商业及地下车库结构体系均采用钢筋混凝土框架结构。建筑结构的安全等级为二级(结构重要性系数为1.0);地基基础安全等级为二级;砌体施工质量控制等级为B级。
十八层钢筋混凝土剪力墙结构商业住宅及配套商业全套施工图纸,包括:一层平面图 、屋顶平面图 、立面图、剖面图、结构施工图、基础平面布置图、梁平法施工图、板配筋平面图、汽车坡道详图、地基处理桩位平面布置图、消火栓系统原理图、给排水系统原理图、给排水及消防平面图、标准层户型给排水大样图、商业卫生间给排水大样及系统图、消防水箱大样及剖面图、屋顶防雷平面图、基础接地平面图、配电系统图、照明平面图、单元弱电竖向系统图、暖通平面图、大样图、供暖立管系统图、户型系统图

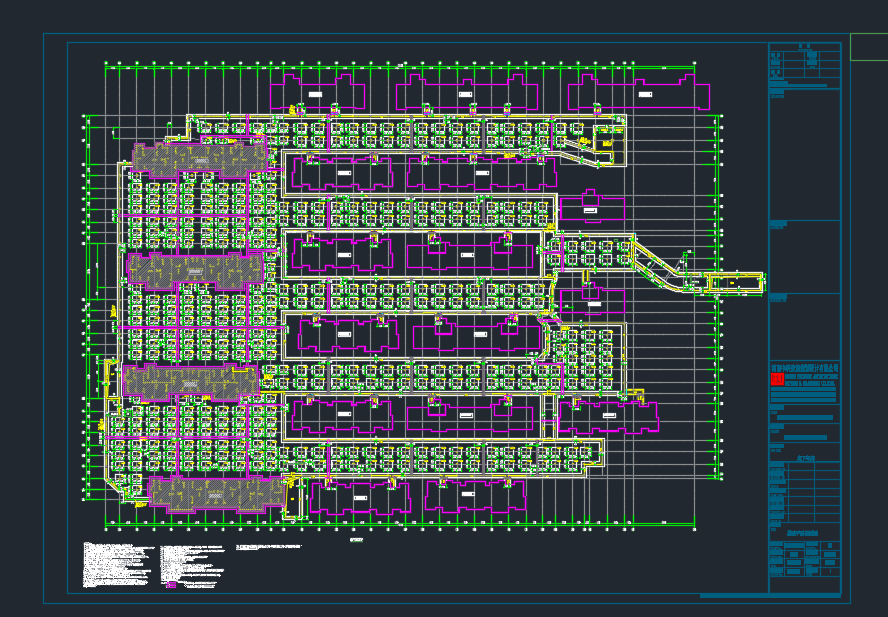

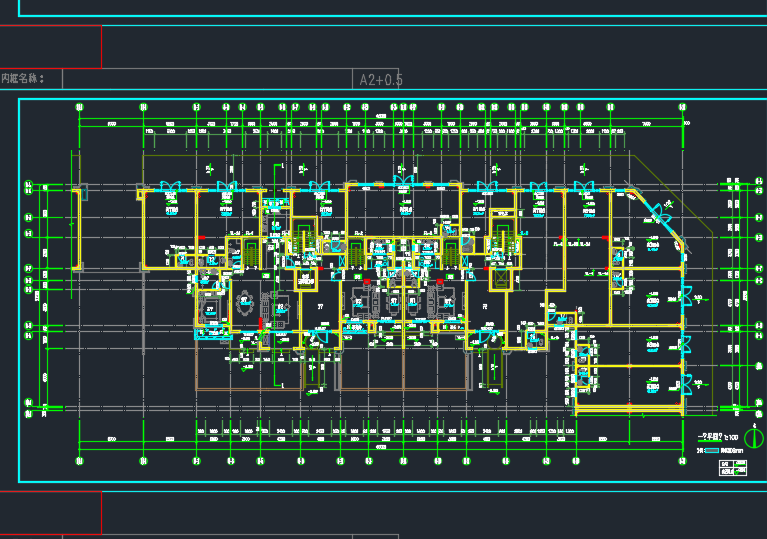

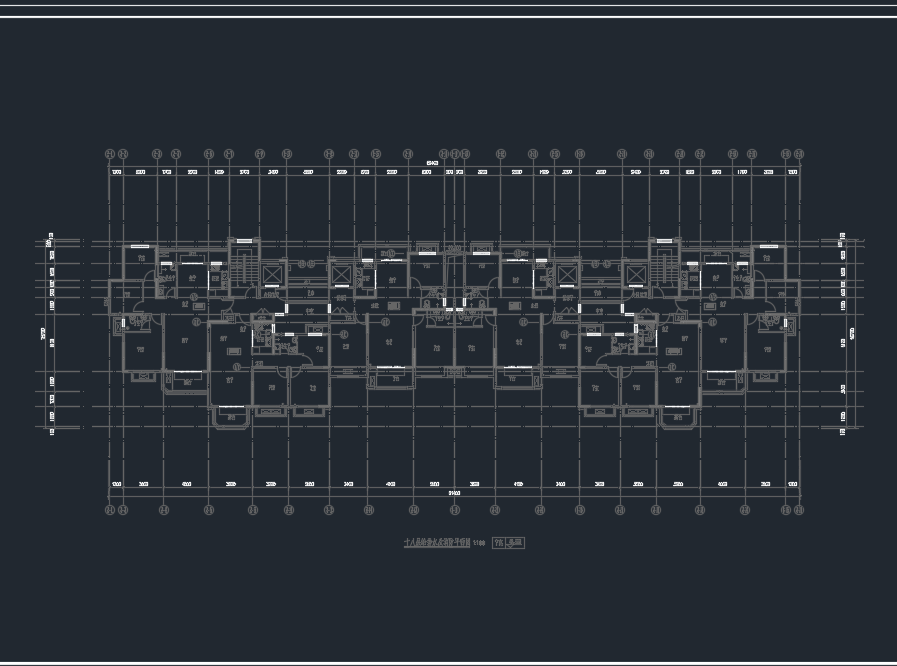

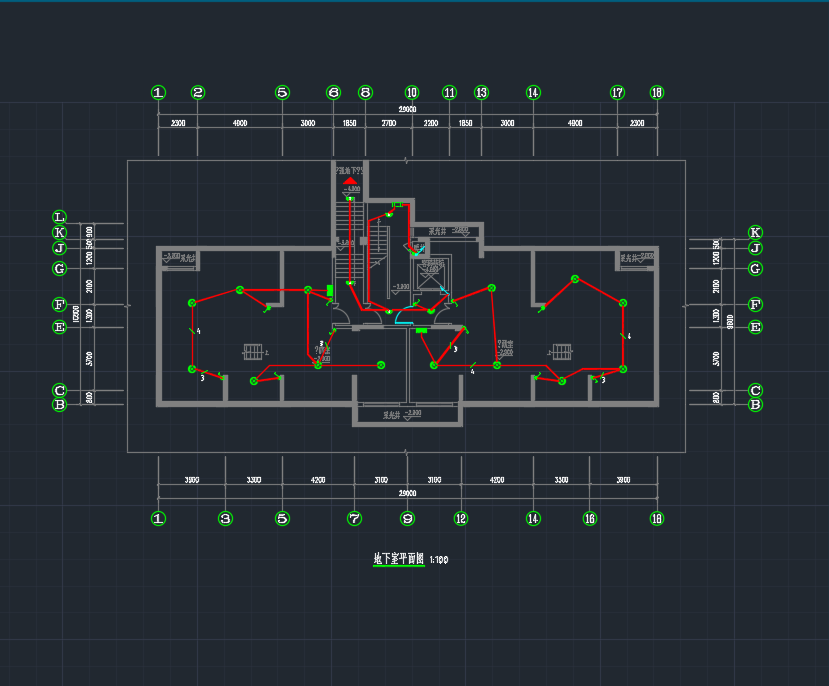

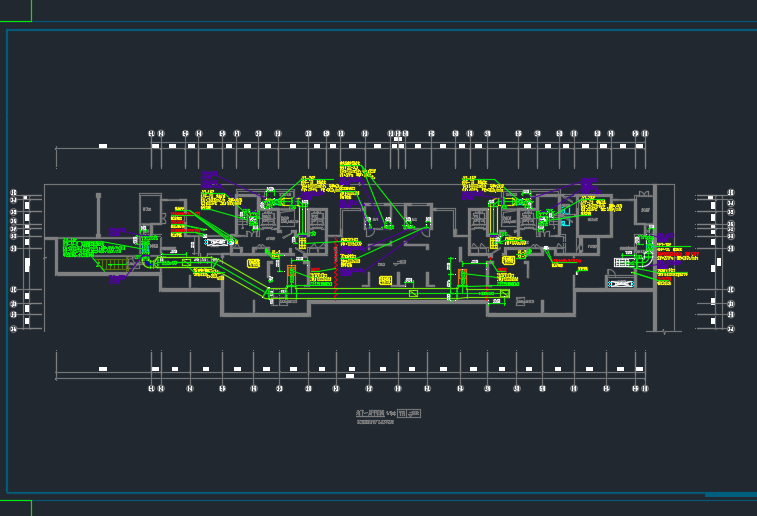

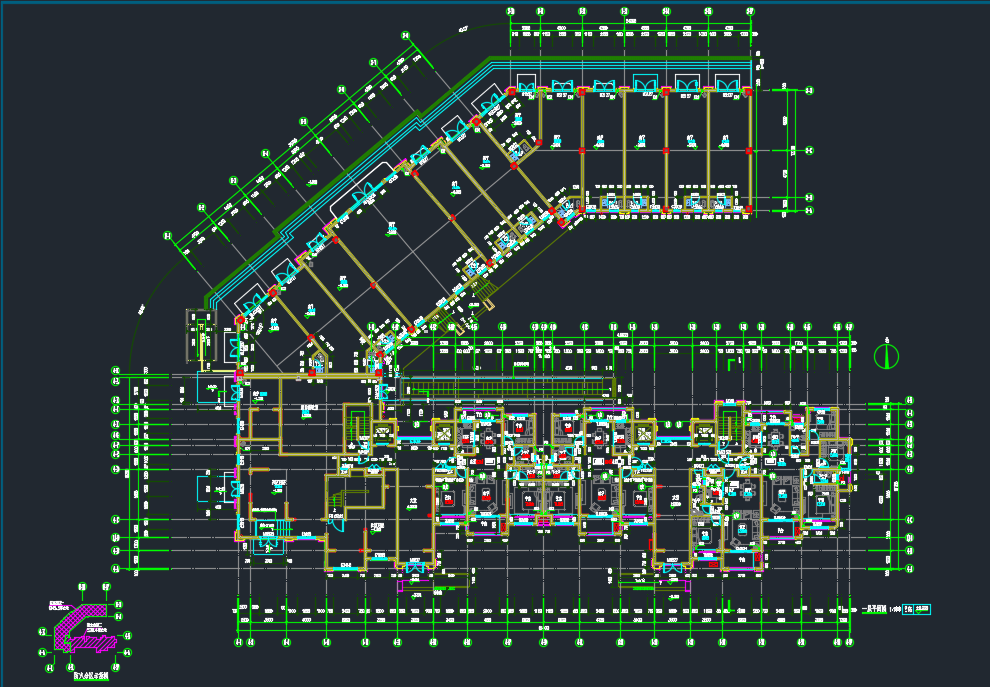

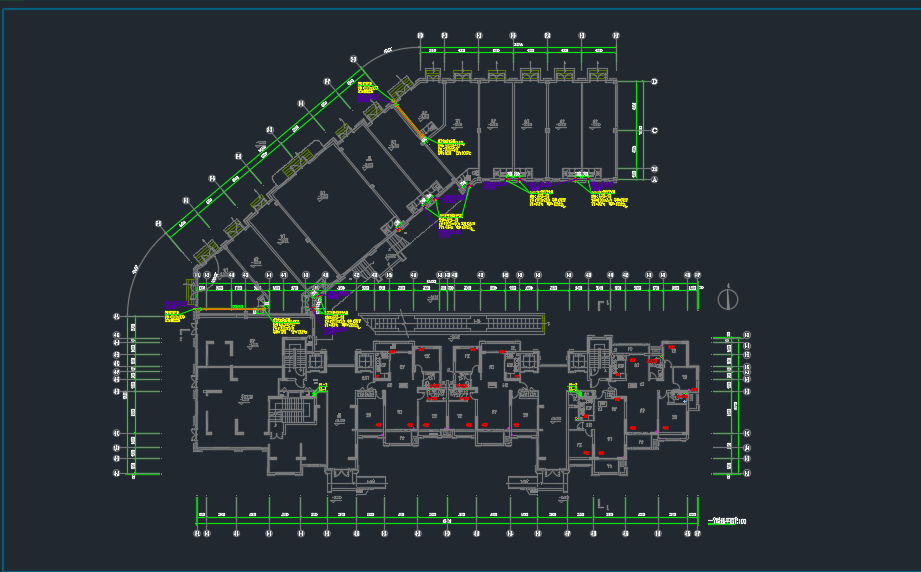

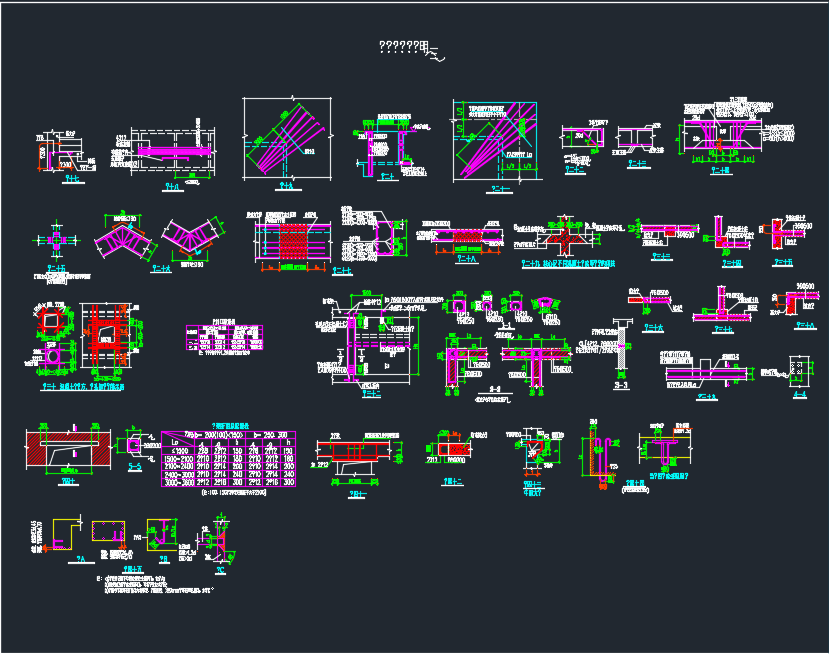

资料截图

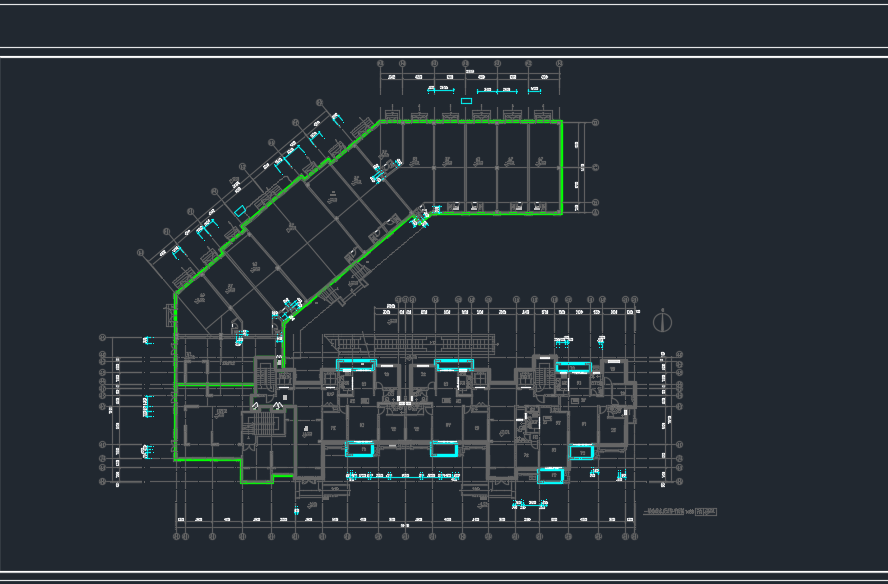

  • 十八层钢筋混凝土剪力墙结构商业住宅楼及配套商业全套施工图纸(含建筑结构、水电暖)

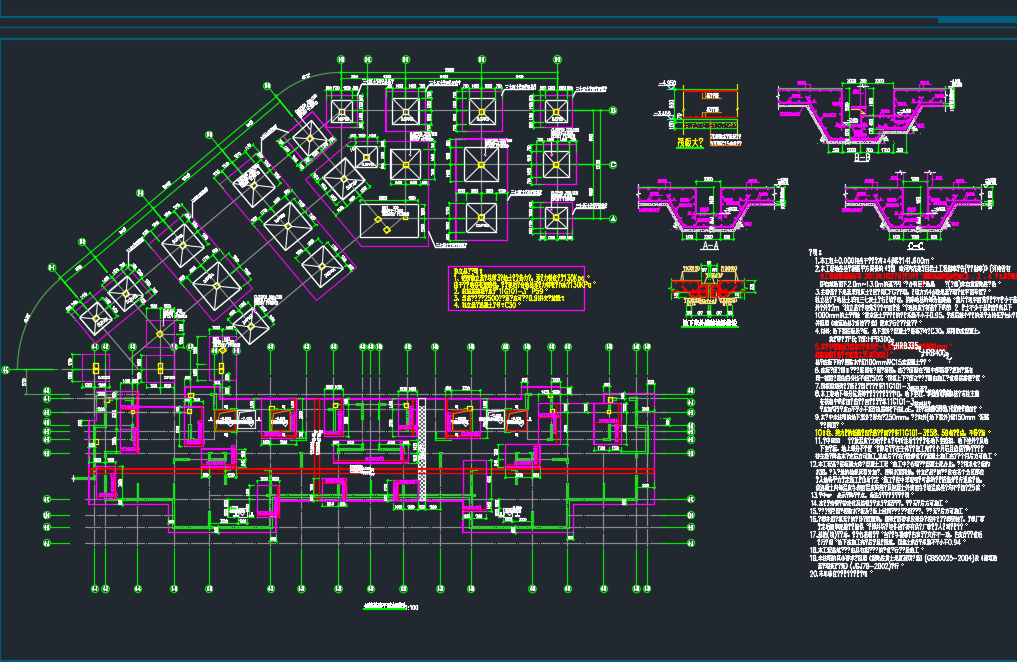

  • 十八层钢筋混凝土剪力墙结构商业住宅楼及配套商业全套施工图纸(含建筑结构、水电暖)

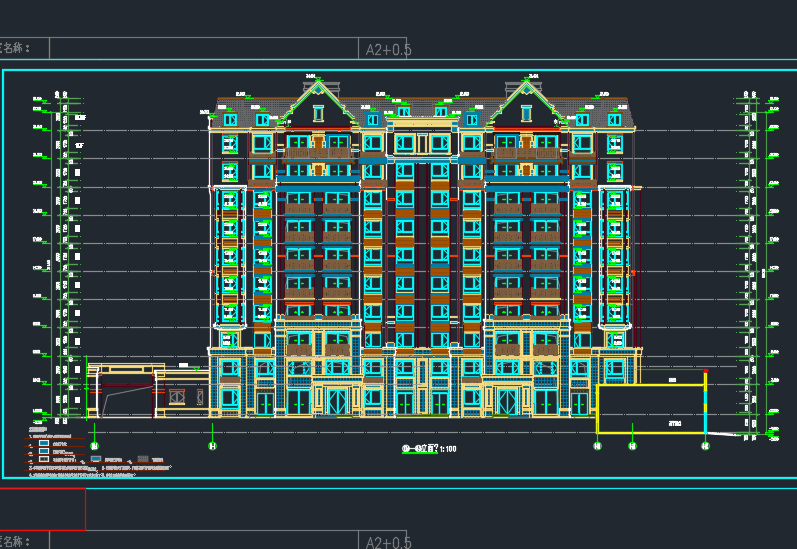

  • 十八层钢筋混凝土剪力墙结构商业住宅楼及配套商业全套施工图纸(含建筑结构、水电暖)

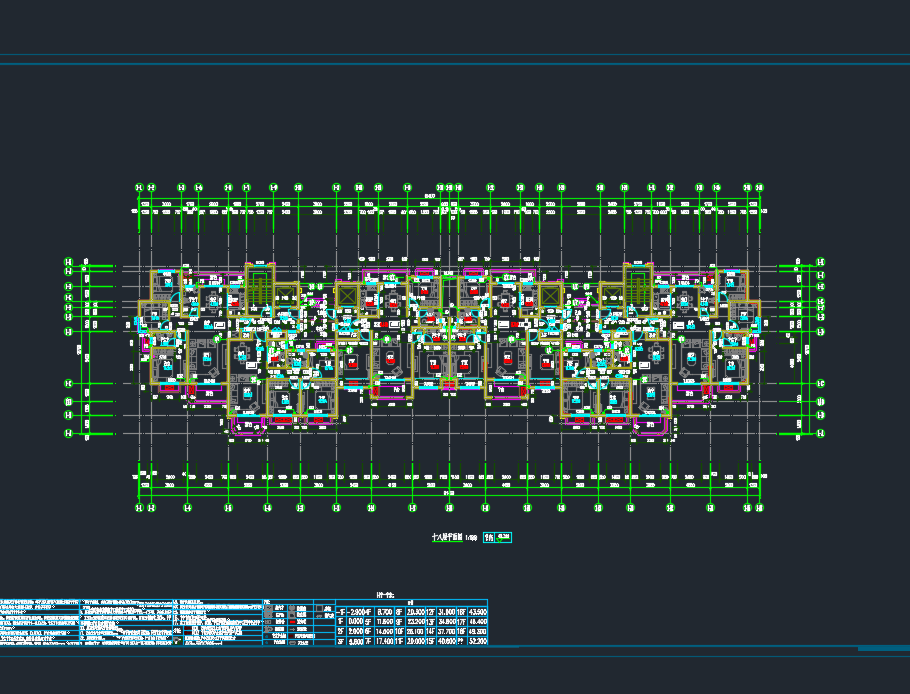

  • 十八层钢筋混凝土剪力墙结构商业住宅楼及配套商业全套施工图纸(含建筑结构、水电暖)
