五层混凝土框架结构对称布局研发办公楼建筑施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-15
  • 资料类型:RAR
  • 资料大小:16.4 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
五层混凝土框架结构对称布局研发办公楼建筑施工图纸
本工程为多层办公楼,总建筑面积为 24125.2 平方米,其中地下 7275.1 平方米,地上 16850.1 平方米,建筑基底面积 3439.5 平方米;另保温面积为 88.5 平方米;建筑层数及高度:地下1层,地上5层,建筑高度23.75米;建筑设计等级为二级;建筑结构形式为混凝土框架结构,抗震设防烈度7度,抗震设防类别为标准设防类(简称丙类),设计使用年限为50年;防火设计的建筑分类为多层办公建筑,地下耐火等级为一级,地上耐火等级为二级;停车数量:机动车546辆,其中地上455辆(包括5个无障碍停车位)。
五层混凝土框架结构对称布局研发办公楼建筑施工图纸,包括:平面图、平面防火分区示意图、轴立面图、剖面图、楼梯详图、卫生间平面详图、门窗立面图、汽车坡道详图、总平面定位图等
资料截图
  • 五层混凝土框架结构对称布局研发办公楼建筑施工图纸
  • 五层混凝土框架结构对称布局研发办公楼建筑施工图纸

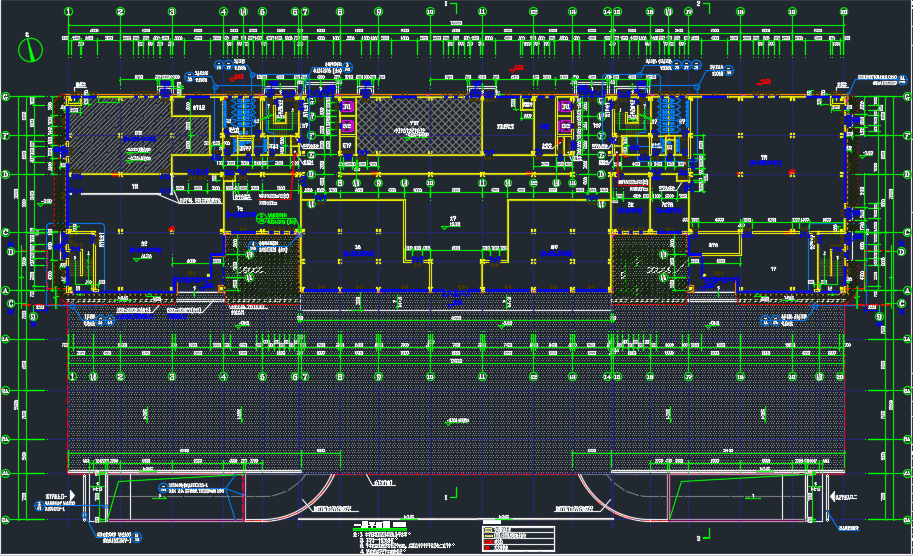

  • 五层混凝土框架结构对称布局研发办公楼建筑施工图纸

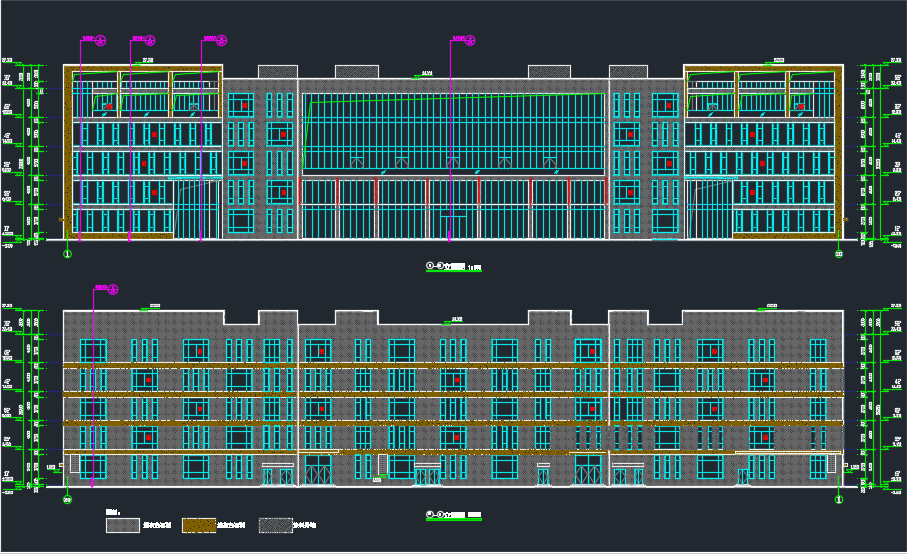

  • 五层混凝土框架结构对称布局研发办公楼建筑施工图纸

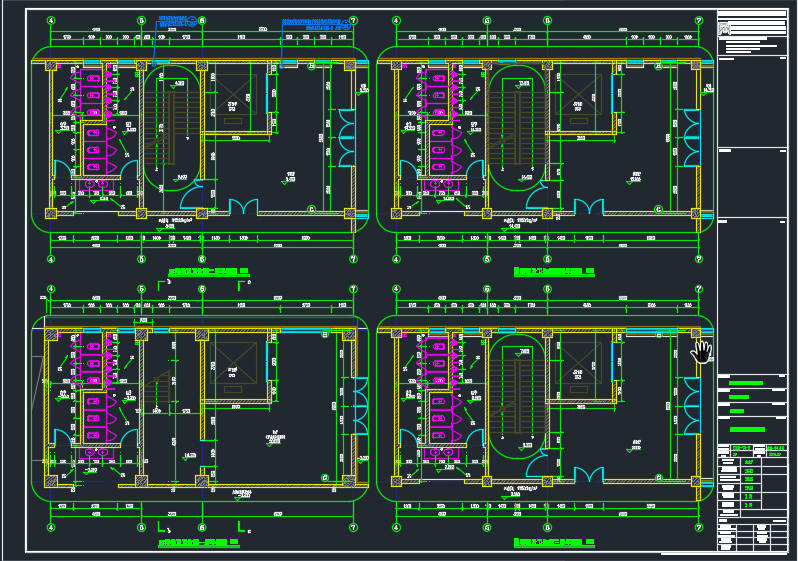

  • 五层混凝土框架结构对称布局研发办公楼建筑施工图纸
  • 五层混凝土框架结构对称布局研发办公楼建筑施工图纸

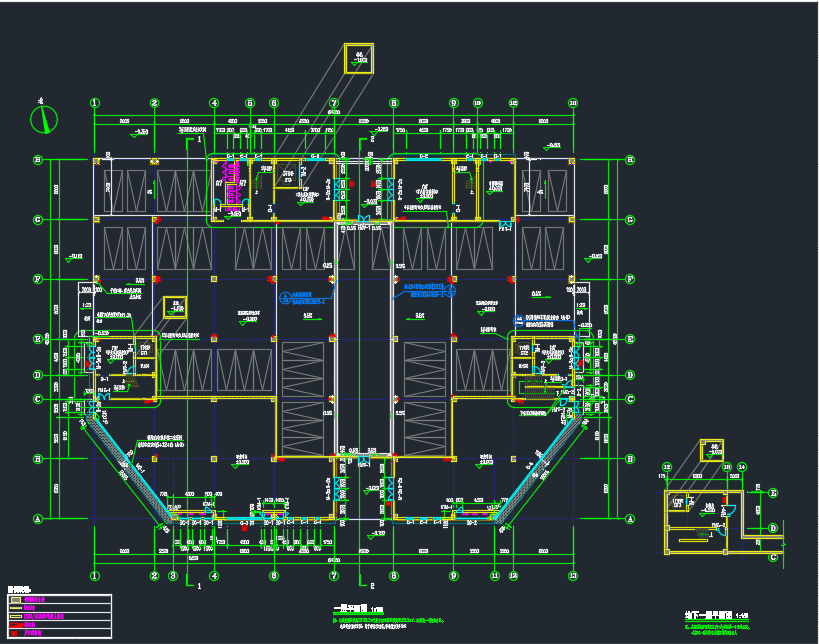

  • 五层混凝土框架结构对称布局研发办公楼建筑施工图纸
