九层框架剪力墙结构办公宾馆综合楼建筑施工图纸(含效果图、审图意见、消防设计文件、项目电子归档说明)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-08
  • 资料类型:RAR
  • 资料大小:23.9 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
九层框架剪力墙结构办公宾馆综合楼建筑施工图纸(含效果图、审图意见、消防设计文件、项目电子归档说明)
总用地面积:6382.94m2,总建筑面积:13254. 04m2,地上建筑总面积:12704.25m2,本工程为寒冷地区的建筑, 采暖期145天, 一三层商业按50%节能标准进行设计,四一八层按65%节能标准进行设计。本工程地下1层地上9层,结构类型:框架剪力墙结构,楼梯间, 设备间不采暖外墙贴65厚的聚苯板保温层屋面铺100厚的聚苯板保温层。采暖方式为低温热水地板辐射采暖。采暖期室外计算温度为-13.60℃,卫生间为16℃。
九层框架剪力墙结构办公宾馆综合楼建筑施工图纸,包括:平面图、立面图、大样图等

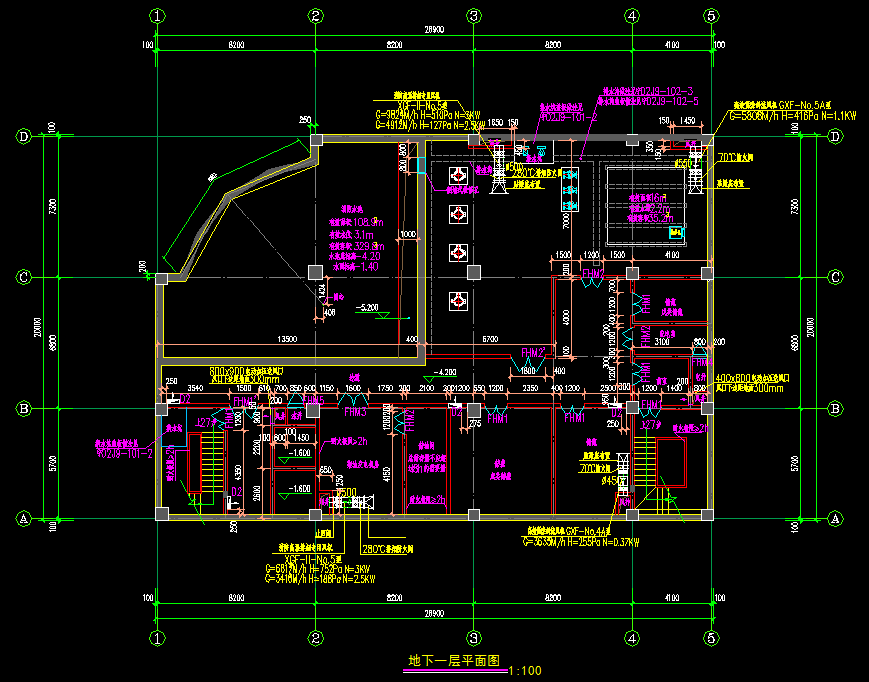

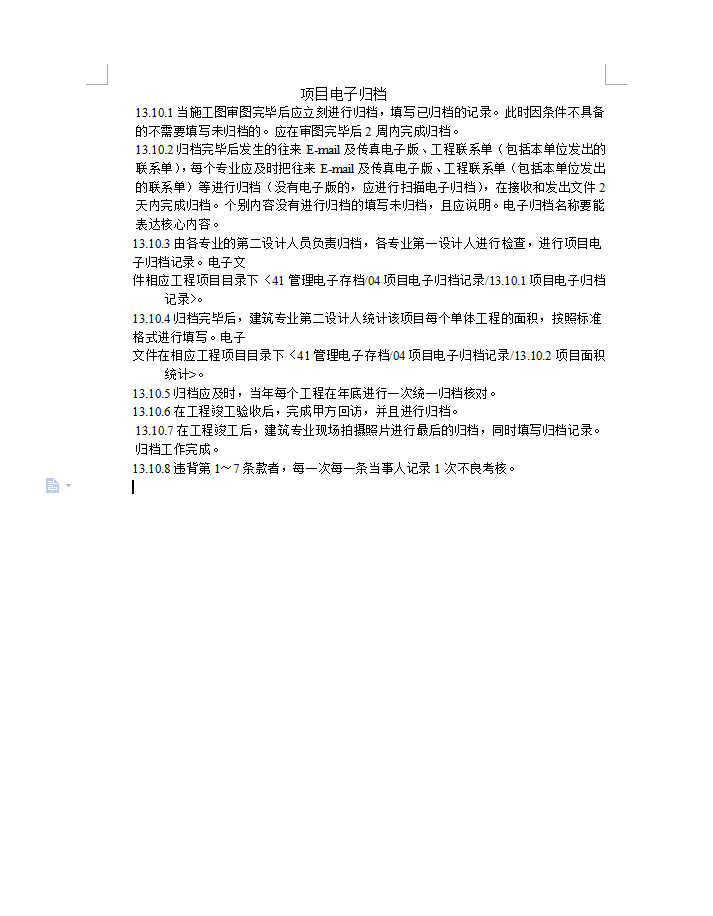

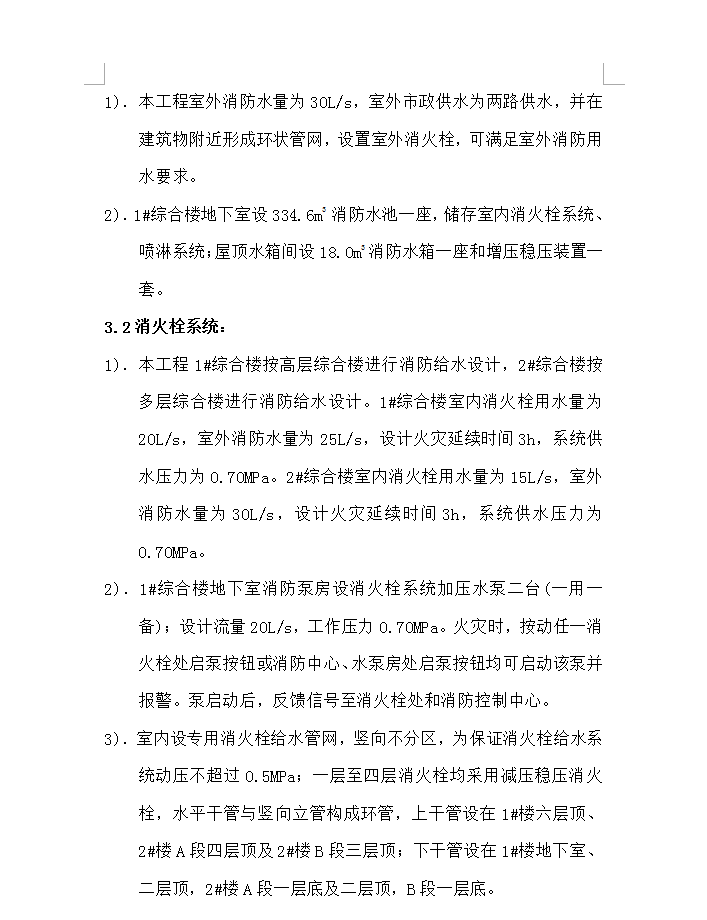

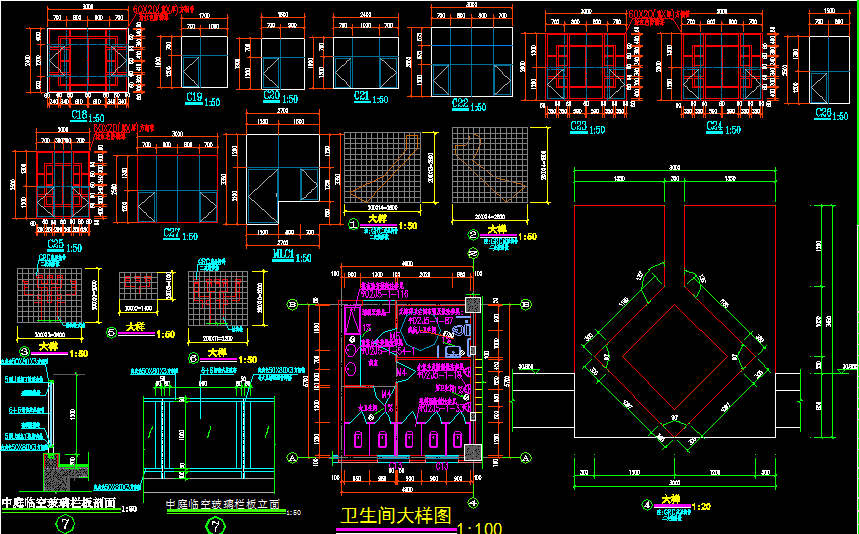

资料截图
  • 九层框架剪力墙结构办公宾馆综合楼建筑施工图纸(含效果图、审图意见、消防设计文件、项目电子归档说明)
  • 九层框架剪力墙结构办公宾馆综合楼建筑施工图纸(含效果图、审图意见、消防设计文件、项目电子归档说明)
  • 九层框架剪力墙结构办公宾馆综合楼建筑施工图纸(含效果图、审图意见、消防设计文件、项目电子归档说明)
  • 九层框架剪力墙结构办公宾馆综合楼建筑施工图纸(含效果图、审图意见、消防设计文件、项目电子归档说明)
  • 九层框架剪力墙结构办公宾馆综合楼建筑施工图纸(含效果图、审图意见、消防设计文件、项目电子归档说明)
