您当前位置:首页 » 建筑工程 » 建筑毕业设计
框架结构五层办公综合楼建筑结构毕业设计 167P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-01-21
  • 资料类型:RAR
  • 资料大小:18.5 MB
  • 资料分类:建筑工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
框架结构五层办公综合楼建筑结构毕业设计 167P
本工程为某综合办公楼单位工程,采用框架结构。总建筑面积为3170.89 m'。总楼层为地上5层,局部6层,建筑基地面积为662. 25 m'。建筑高度为主体18. 6m,局部21.6m, 一层层高为4.2m,二层^ 四层、五层层高为3. 6m。建筑轴线尺寸为39. 6mX14. 7m,建筑类型为丙类,防火等级为二级,场地类别为II类,抗震设防烈度为6
度,抗震等级为四级。采用横向框架为主要受力框架,其中横向跨度:AC跨8. 4m, CE跨6.3m;纵向:1~3、4~5、7~8、9~11轴间柱距为4.2m;3~4、5~7、8~9轴间柱距为3. 6m。
填充墙厚度外墙为240厚烧结页岩多孔砖,其余的为200厚烧结页岩多孔砖;基本风压为0.30kN/m*;地基承载力为180kPa;计算三层楼板;计算@轴框架;计算3层2#楼梯。

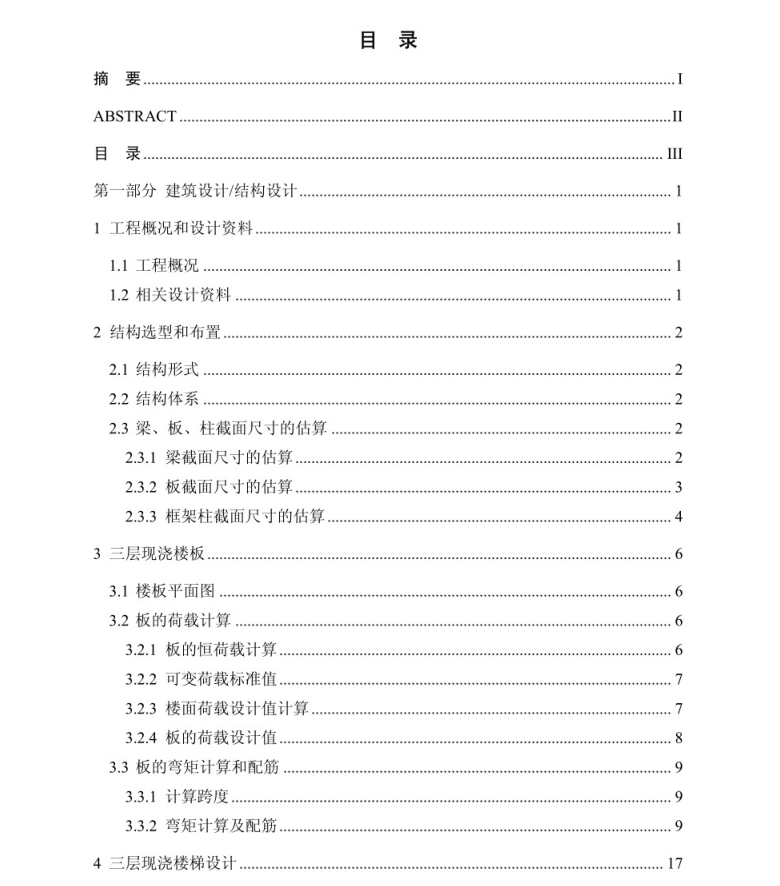

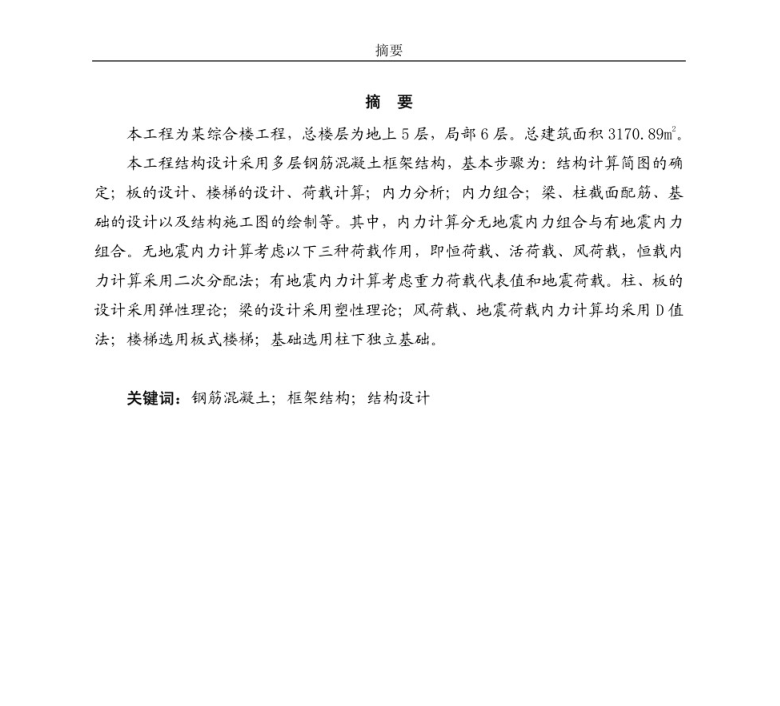

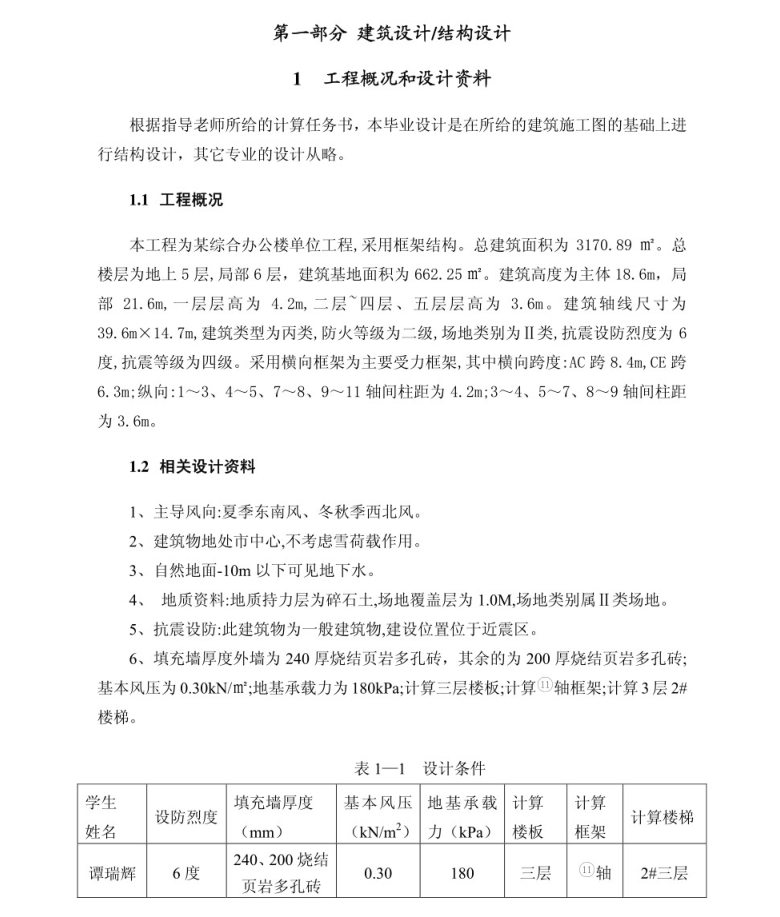

资料截图
  • 框架结构五层办公综合楼建筑结构毕业设计 167P
  • 框架结构五层办公综合楼建筑结构毕业设计 167P
  • 框架结构五层办公综合楼建筑结构毕业设计 167P
