15层商业楼暖通施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-01-21
  • 资料类型:RAR
  • 资料大小:64.9 MB
  • 资料分类:建筑工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
15层商业楼暖通施工图纸
总建筑面积:155443.97平方米,其中地上:81497.04平方米,地下:73946.93平方米。建筑高度:26.55/67.55米(室外地坪到屋面面层)商业/塔楼A,地上5/15层(商业/塔楼A)。地上为写字楼,地上1层局部,2层为配套商业,地下为车库及自行车库,配套设备用房。
15层商业楼暖通施工图纸包括:风盘送回风口配置图、地板采暖分集水器大样图、控制原理图、空调风系统原理图、排油烟系统原理图、空调设备接管大样图、商业空调机房详图、机房详图等等
资料截图

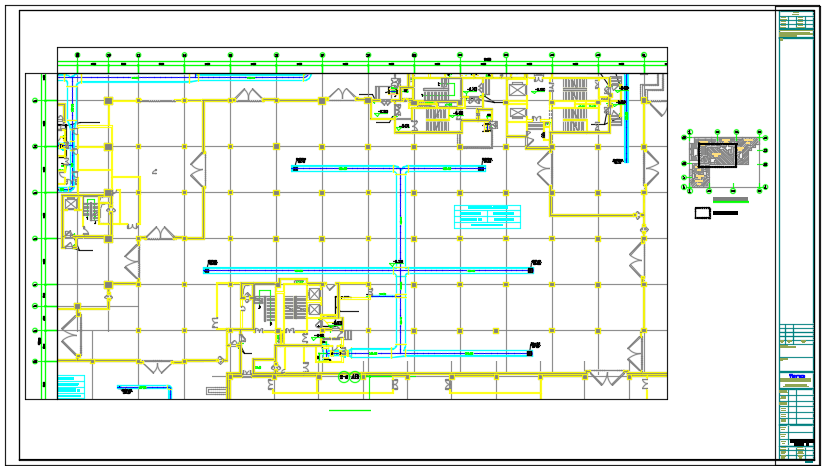

  • 15层商业楼暖通施工图纸

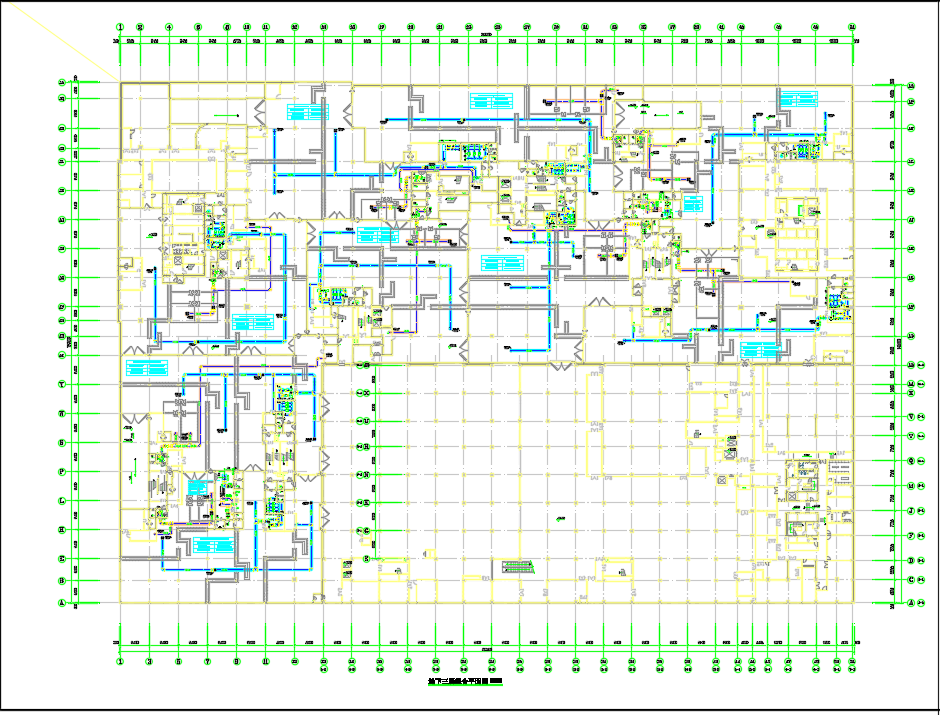

  • 15层商业楼暖通施工图纸
