某实验中学L型教学楼毕业设计(含图纸、计算书、开题报告、任务书)
该教学楼位于xxx ,交通便利,各种生活、教学设施齐全。该工程为L形建筑,东西长44.7m,南北长28.44m,总建筑面积约4123.1m2,建筑高度21.9m,5层高,层高4.2m,该教学楼满足教学、会议等要求。
结构设计与建筑设计密切联系,以现行的有关规范为依据,进行主要包括结构选型及结构布置、确定计算简图及计算单元、荷载计算、侧移控制、内力组合、构件设计、楼梯设计、基础设计等内容的设计计算 。本工程采用钢筋混凝土框架结构体系(双向承重),选择了有代表性的一榀框架进行计算。对于竖向荷载作用采用弯矩二次分配法计算,水平荷载作用采用D值法计算。由于本工程位于6度抗震设防区,属于乙类建筑,所以计算时不考虑抗震要求,但必须满足规范规定的构造要求。此外还进行了框架外的楼梯和基础的设计:对主要楼梯采用的是梁式楼梯,计算了梯段板、梯段斜梁,平台梁、平台板;对辅助楼梯采用的是板式楼体,但在计算书上未进行计算,而在结构图上进行了说明。对基础采用了独立基础与联合基础,并分别进行了计算。

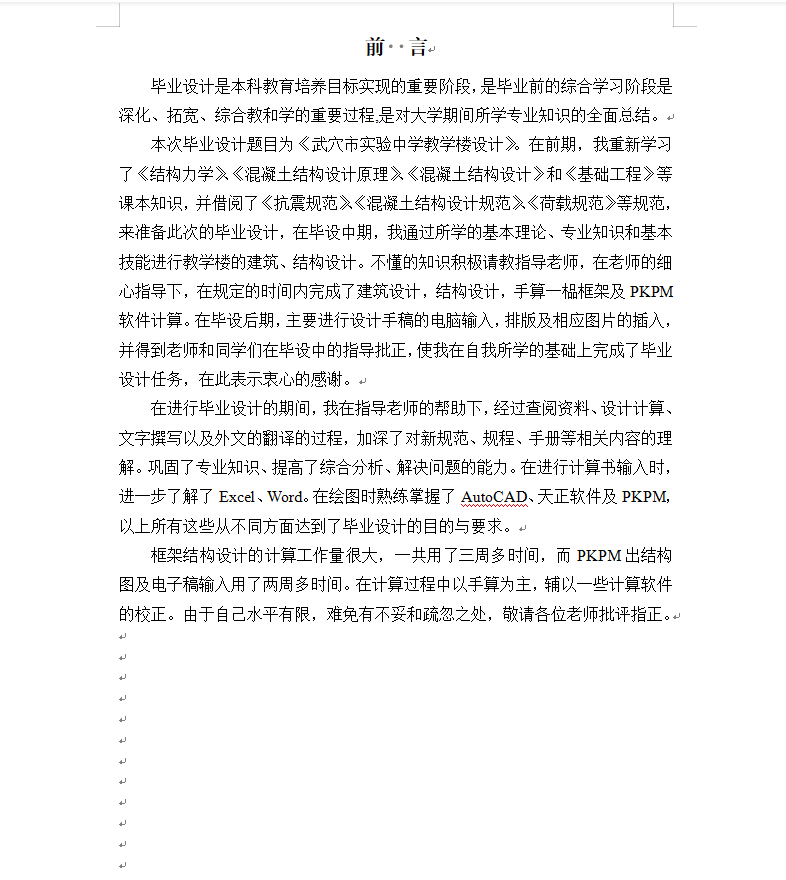

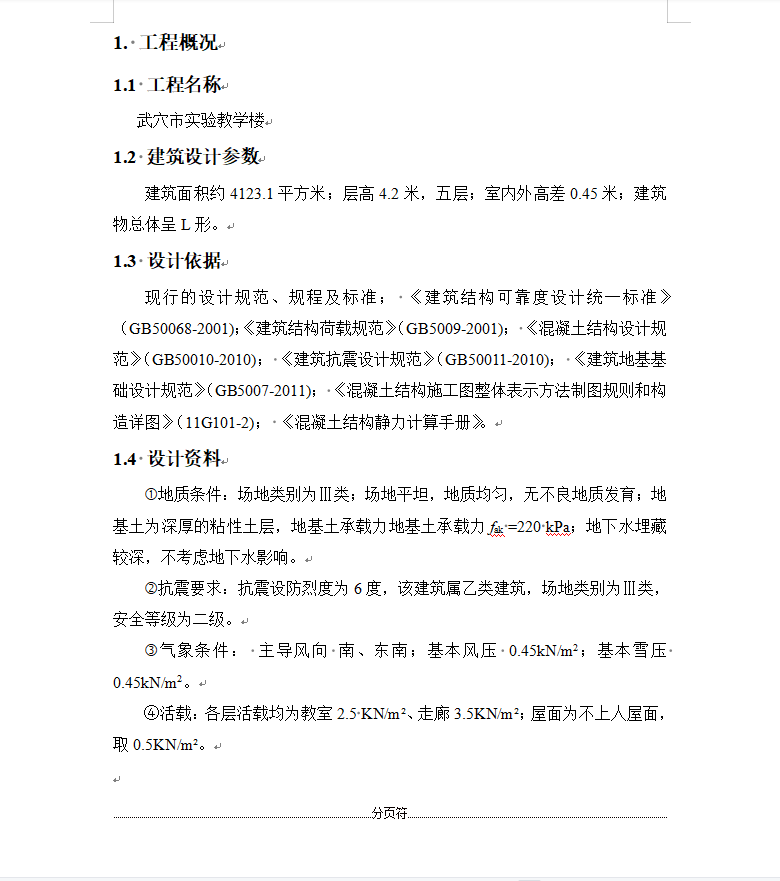

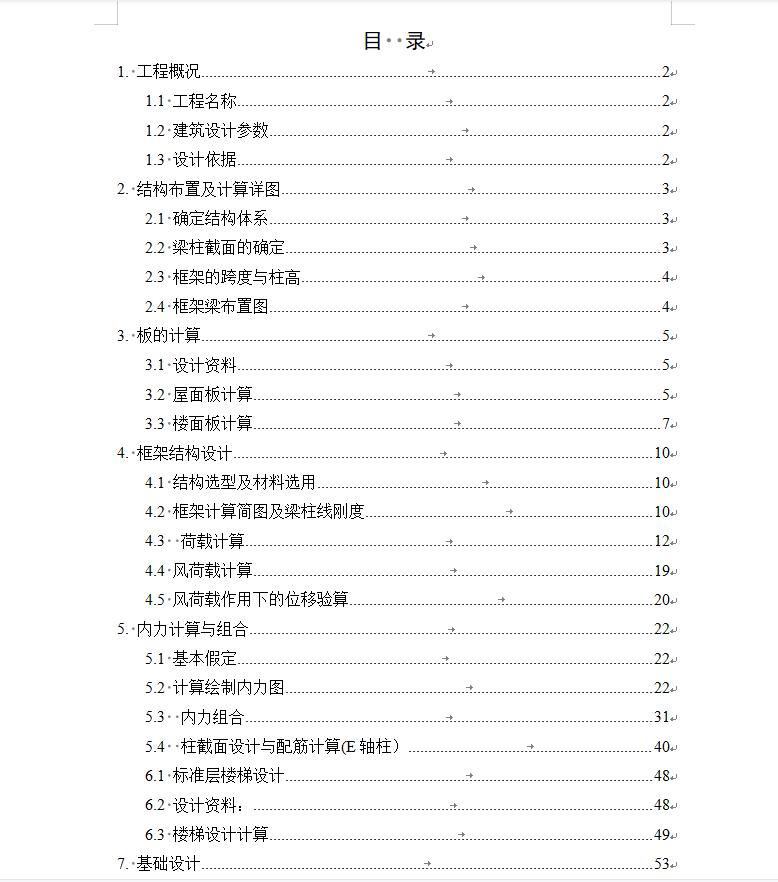

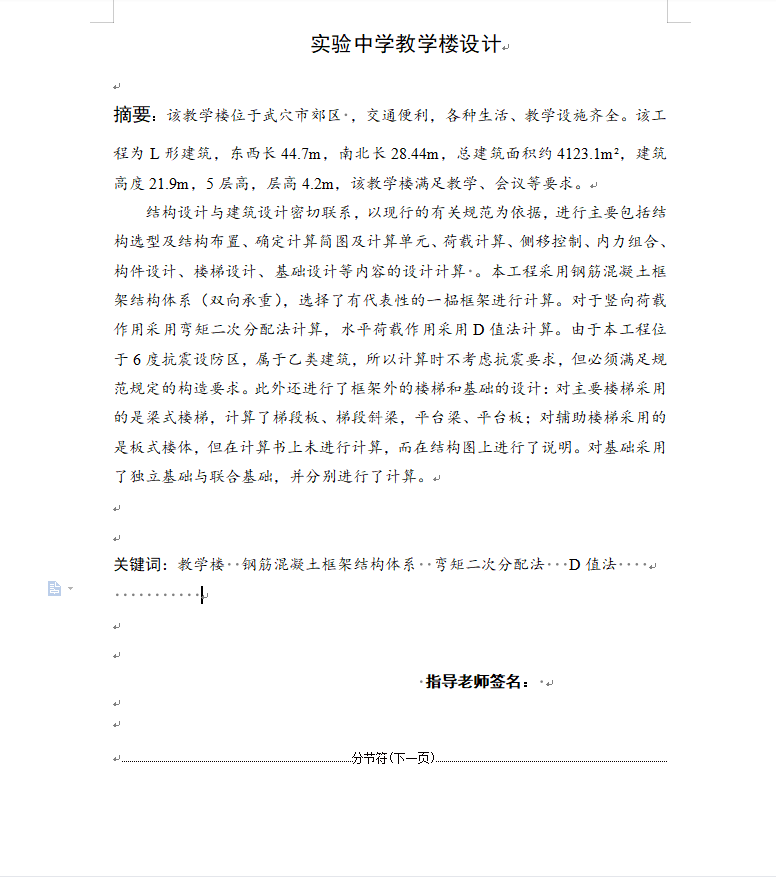

资料截图
  • 某实验中学L型教学楼毕业设计(含图纸、计算书、开题报告、任务书)
  • 某实验中学L型教学楼毕业设计(含图纸、计算书、开题报告、任务书)
  • 某实验中学L型教学楼毕业设计(含图纸、计算书、开题报告、任务书)
  • 某实验中学L型教学楼毕业设计(含图纸、计算书、开题报告、任务书)
