大桥110m无推力斜靠式系杆拱桥施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-24
  • 资料类型:RAR
  • 资料大小:21 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
大桥110m无推力斜靠式系杆拱桥施工图纸

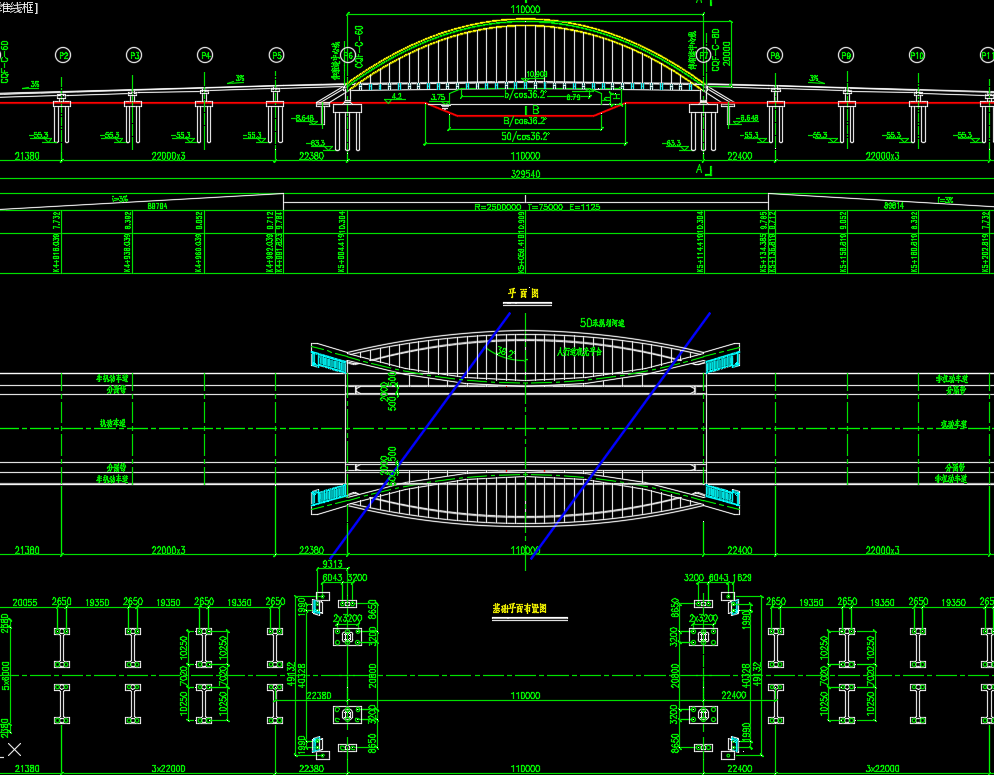

桥梁全长329.54m,为了便于设计和施工,全部布置在直线范围内。主桥拱结构跨径110m,两边各设置5跨22m引桥。道路中心线的主跨跨中桥面高程为10.909m。在149.933m范围内设置桥面竖曲线,按主桥中心对称布置,竖曲线半径为2500m,曲线两端接3%纵坡直至桥台。
主桥采用跨度110m的新型斜靠式拱梁组合体系桥。以往的斜靠式拱桥采用主拱为自平衡系杆拱、斜靠拱为有水平推力的中承式拱组合而成。这种体系适用于跨径较小,地质条件较好的情况。本桥地处软土地基,跨径较大,如果沿用以往的斜靠拱体系不仅在基础建造上要花巨大的工程费用,而且由于主拱和斜靠拱体系的不同,不仅引起变形的不协调,还将带来一系列的结构受力问题。

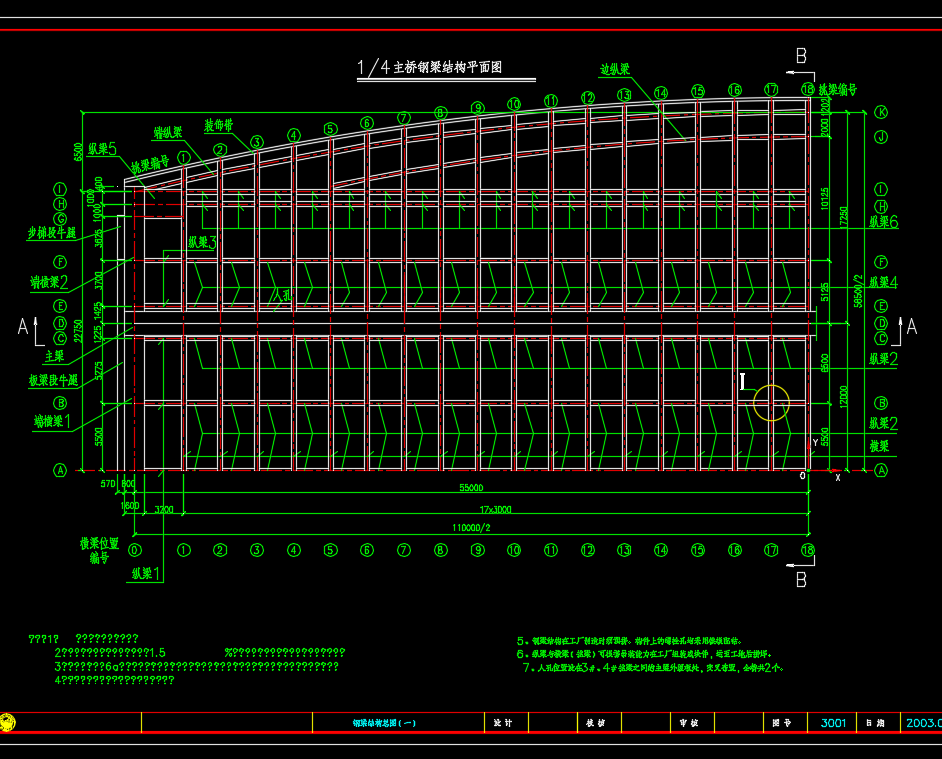

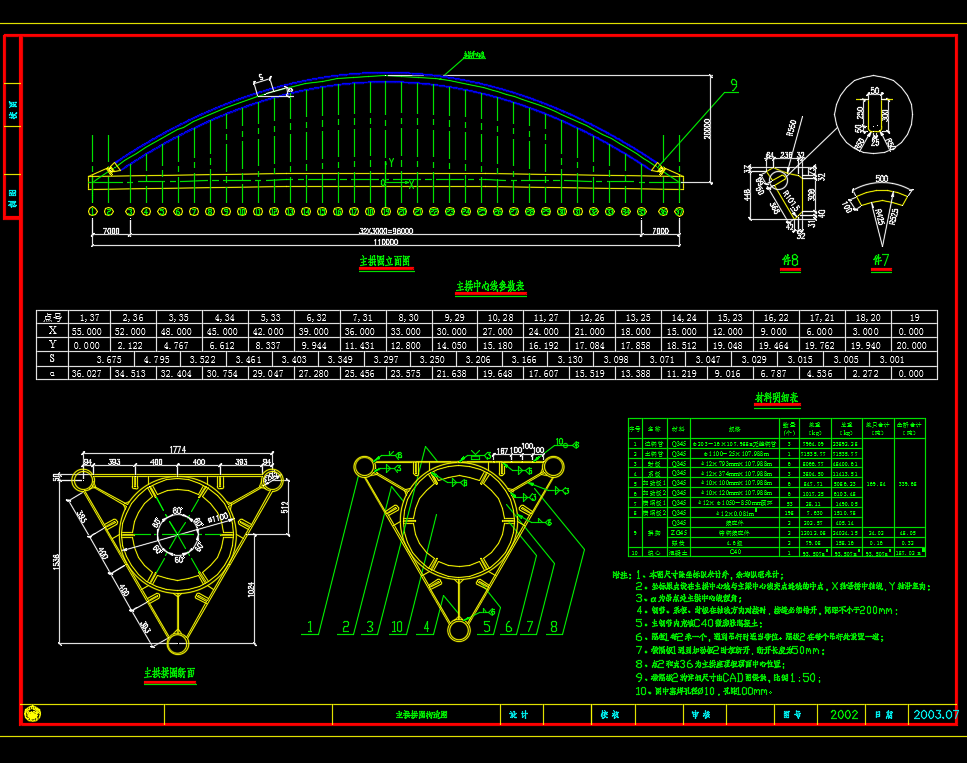

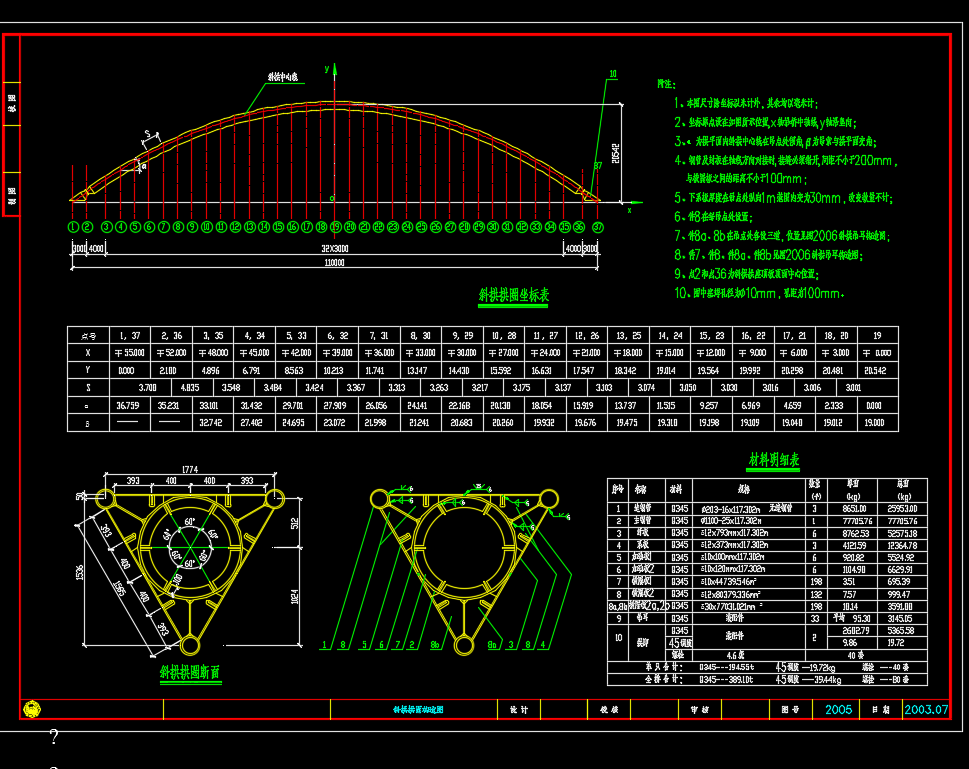

大桥110m无推力斜靠式系杆拱桥施工图纸包括主拱拱脚构造图、斜拱拱圈构造图、斜拱拱脚构造图、拱圈横系梁构造图(19号)、主拱吊索布置及长度图、主拱中吊索锚固构造图(一)、主拱边吊索锚固构造图(一)、斜拱吊索锚固构造图、斜拱中吊索上端锚头构造图、斜拱边吊索上端锚头构造图、斜拱边吊索下端锚头构造图、钢梁结构总图(四)、端横梁加劲拱构造图(一)、端横梁主立柱构造图、挑梁构造图(四)
资料截图
  • 大桥110m无推力斜靠式系杆拱桥施工图纸
  • 大桥110m无推力斜靠式系杆拱桥施工图纸
  • 大桥110m无推力斜靠式系杆拱桥施工图纸
  • 大桥110m无推力斜靠式系杆拱桥施工图纸
