道路坑中坑支护及降水施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-28
  • 资料类型:RAR
  • 资料大小:25.3 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
道路坑中坑支护及降水施工图纸
本次设计范围为3段坑中坑支护设计,其中包含管廊与地铁及地铁站的高差处支护、 地铁主线高差处支护、商业与地铁主线及地铁站的高差处支护、管廊与地下商业的高差处支护。本设计为坑中坑的支护剖面图选型。适用于林带范围内由于不同建筑(构筑)物基坑开挖底标 高不同产生的坑内高差,边坡高度小于 3m 的区域由施工单位根据现场实际情况,采取相 应措施进行处理,保证边坡稳定性。支护桩采用机械成孔,施工单位应根据现场实际情况选取对应的的成孔机械。土钉成孔直径 120mm,土钉杆体采用 HRB400 级钢筋加工。排桩支护桩间防护喷射采用细石砼,面层强度 C20,厚度 60mm;根据埋设喷层厚度的标 志来控制喷层厚度,喷射施工时迎面人员躲开,防止伤害。

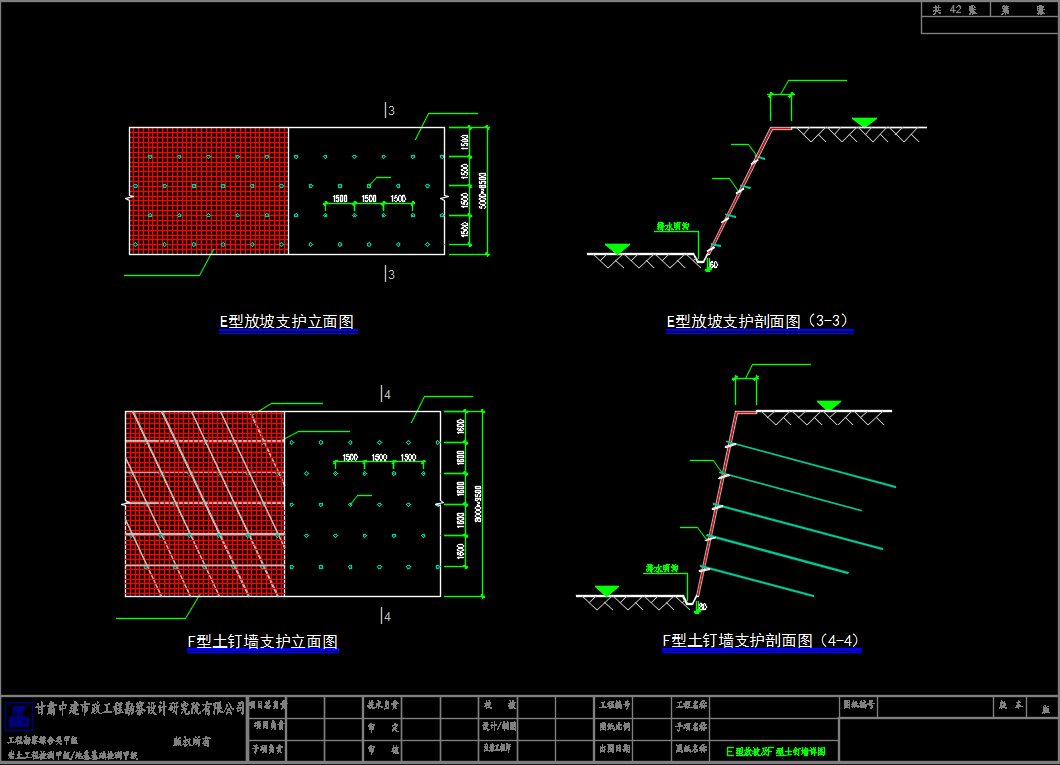

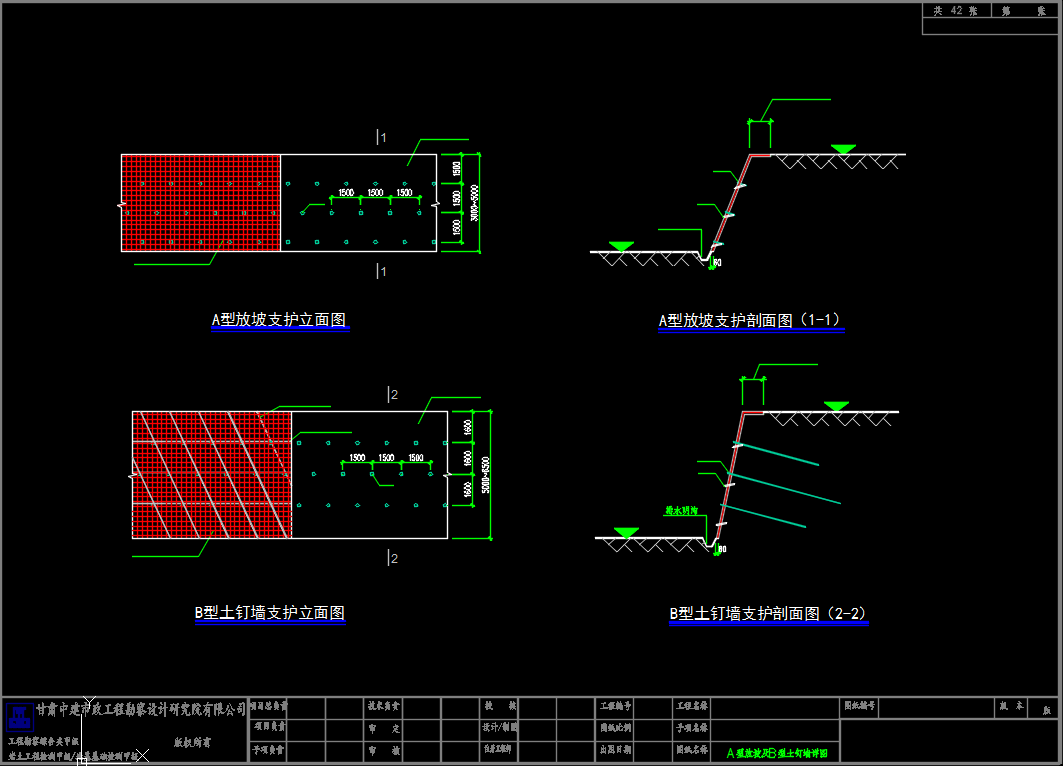

资料截图
  • 道路坑中坑支护及降水施工图纸
  • 道路坑中坑支护及降水施工图纸
  • 道路坑中坑支护及降水施工图纸
