6100平基坑复合喷锚土钉墙支护设计图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-04
  • 资料类型:RAR
  • 资料大小:657 KB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
6100平基坑复合喷锚土钉墙支护设计图纸
拟建正弘蓝堡湾三期工程场地位于XXX市东部,东风路以南,文博东路以东,金基路以北,本工程有2栋32F高层建筑组成。地上2层裙房为临街商铺,整个场地均有2层地下室。裙房、地下室部分为框架结构,其它均为剪力墙或框筒结构。
本工程设计±0.00标高相当于绝对标高:91.30m,地面平均标高为91.30m,基坑一次开挖深度为6.00m,基础顶标高暂定为-9.10m。考虑到基础高度及垫层等影响,本次基坑支护设计深度暂定为-10.00m。
本工程基坑等级为一级。作为临时性工程,使用年限为一年。

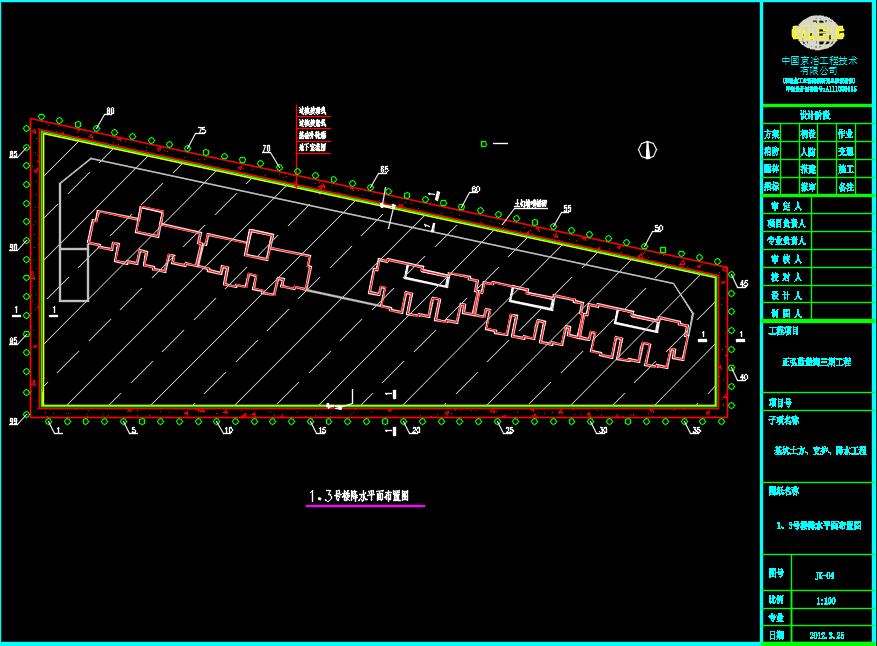

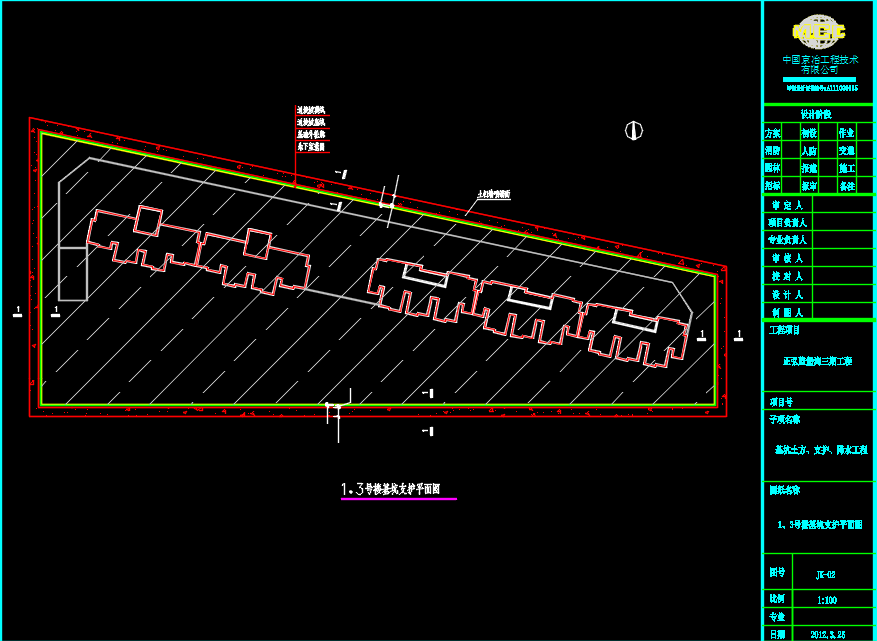

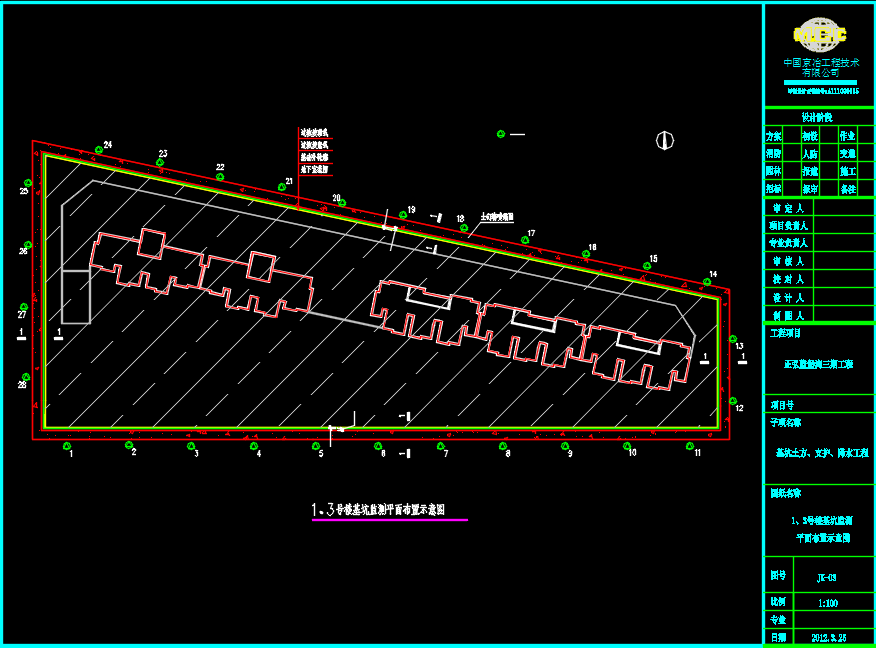

6100平基坑复合喷锚土钉墙支护设计图纸包括1.3号楼基坑支护平面图、1.3号楼基坑监测平面示意图、1.3号楼降水平面布置图、1.3号楼土方开挖平面示意图、1-1剖面图、2-2剖面图等
资料截图
  • 6100平基坑复合喷锚土钉墙支护设计图纸
  • 6100平基坑复合喷锚土钉墙支护设计图纸
  • 6100平基坑复合喷锚土钉墙支护设计图纸
