19m深基坑土钉墙及桩锚支护设计图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-04
  • 资料类型:RAR
  • 资料大小:9.76 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
19m深基坑土钉墙及桩锚支护设计图纸
拟建场地位于XXX区,中国戏曲学院正西 300m 和丽泽路南面 500m 的交汇处。拟建建筑物规划建设用地面积 12369.958 ㎡,由主楼(19 层)及裙房(8 层)等组成,地下4层。建设单位为中国机械设备工程股份有限公司,设计单位为XXX市建筑设计研究院。基础底设计标高,深区为-19.10m、浅区为18.60m。招标答疑文件中基坑支护设计考虑深度按现有基坑底标高下挖1.00m考虑。
本工程设计±0.00标高相当于绝对标高:44.40m,地面标高为44.20m,考虑现有底坑底标高下挖1.00m后,深区基坑深度为19.90m,浅区基坑深度为19.40m。
本工程基坑等级为一级。

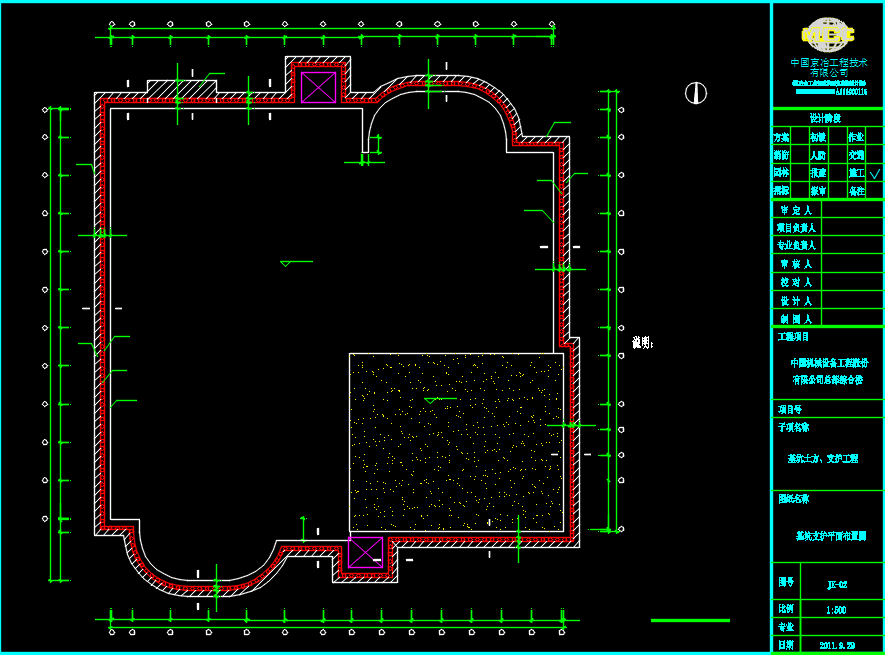

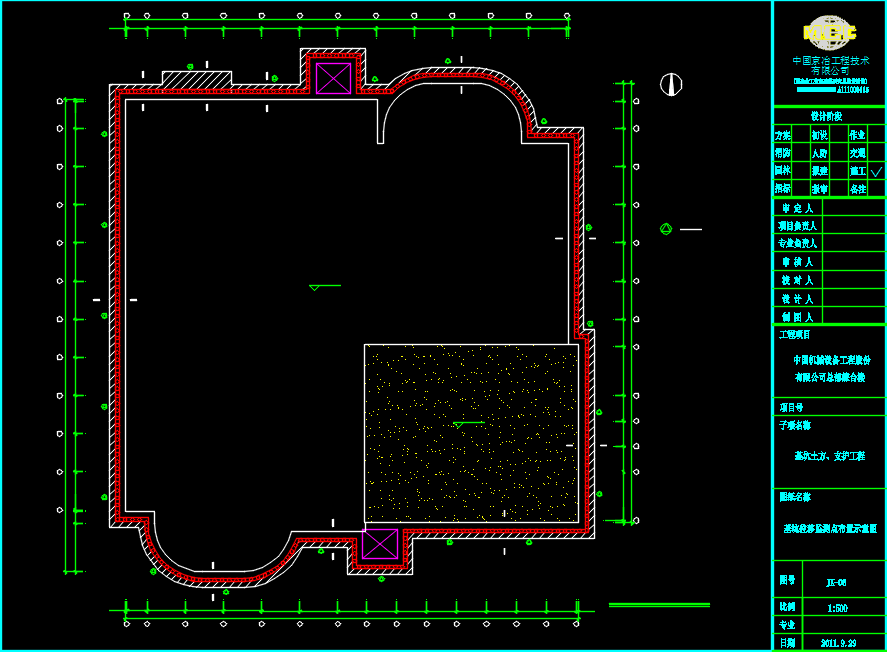

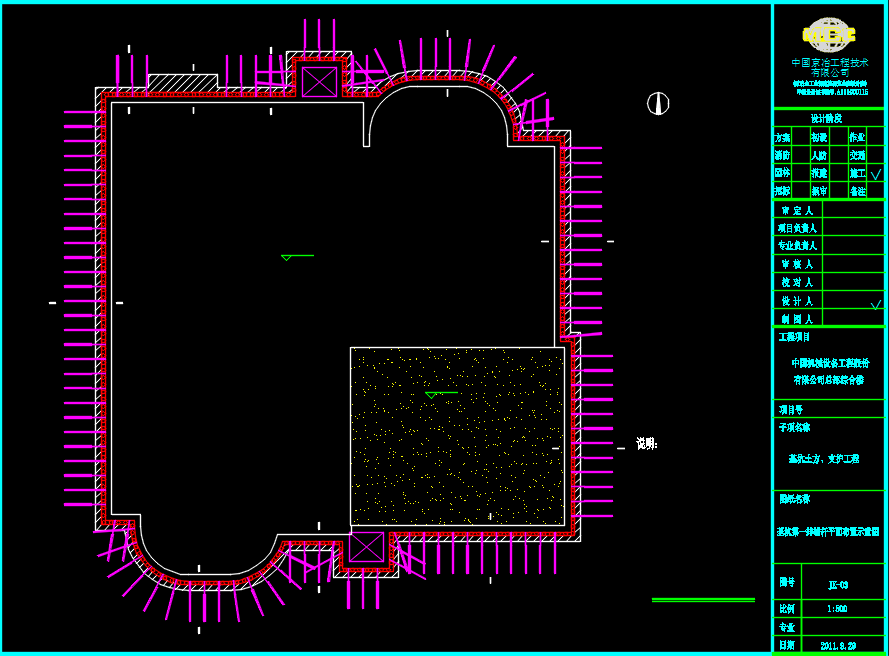

19m深基坑土钉墙及桩锚支护设计图纸包括基坑支护平面布置图、基坑位移监测点布置图示意图、基坑第一排锚杆平面布置示意图、基坑土方开挖示意图、基坑第二排锚杆平面布置示意图、基坑现场平明布置示意图、基坑第三排锚杆平面布置示意图等
资料截图
  • 19m深基坑土钉墙及桩锚支护设计图纸
  • 19m深基坑土钉墙及桩锚支护设计图纸
  • 19m深基坑土钉墙及桩锚支护设计图纸
