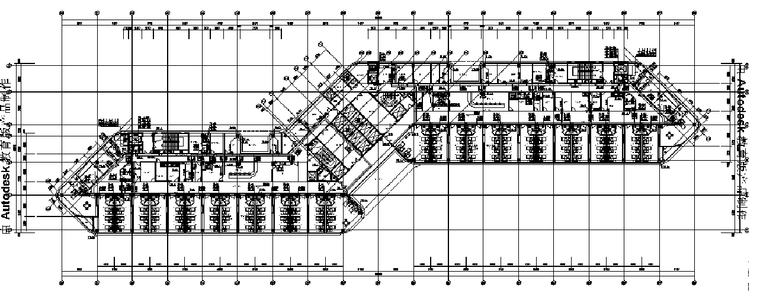

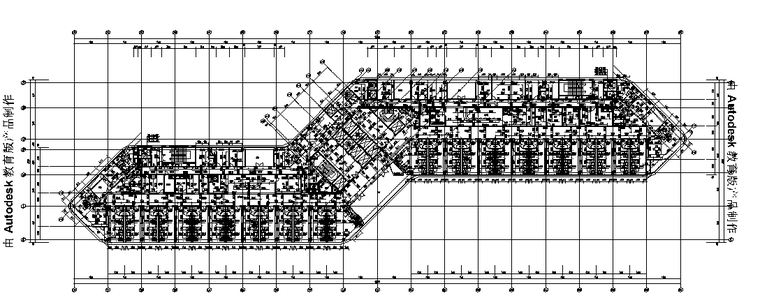

本图纸为某知名三甲医院全套给排水设计施工图
一、给水系统
市政直供：1~2层
变频供水：三层以上采用变频加压供水系统，分为三个区：
低区(3F~8F)，由地下室低区生活变频给水设备加压供水；
中区(9F~14F)，由地下室中区生活变频给水设备加压供水；
高区(15F~20F)，由地下室高区生活变频给水设备加压供水。
二、热水系统
热水系统分区与冷水系统一致。热水由地下层真空热水机组供给。
热水立管和干管采用循环供热。
三、排水系统
建筑室内排水采用污废分流制，生活污水经室外化粪池收集后排入室外地埋式污水处理站，处理达标后市政污水干管。
四、消防系统
本建筑为一类高，消火栓系统分两区供水，-1~9层为低区；9层以上为高区。
自喷系统分两区供水：-1~6层为低区供水，6层以上为高区供水。
