检查井雨水口抬升设计详图

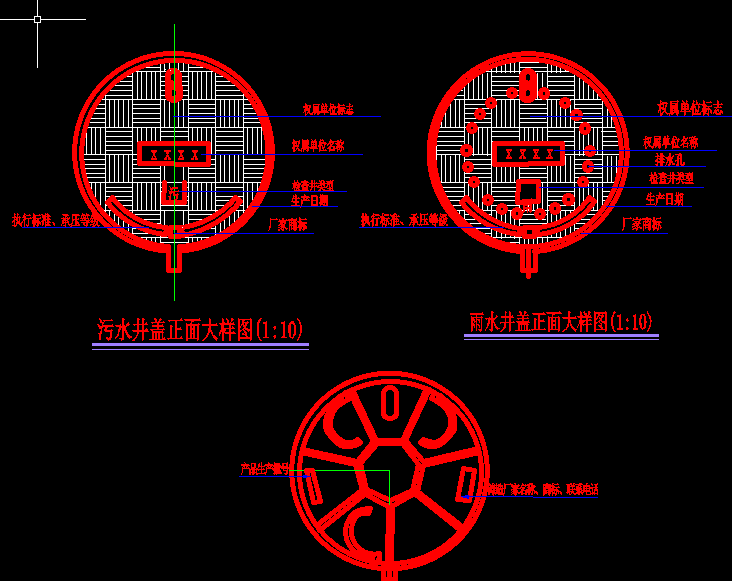

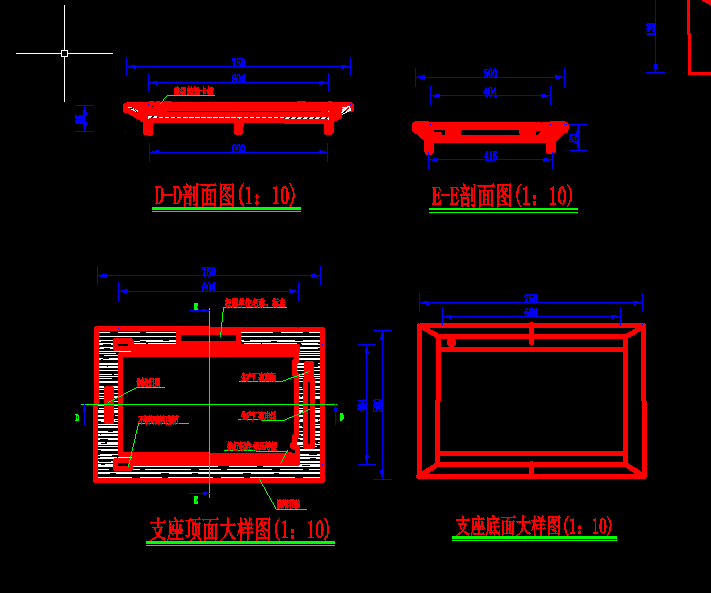

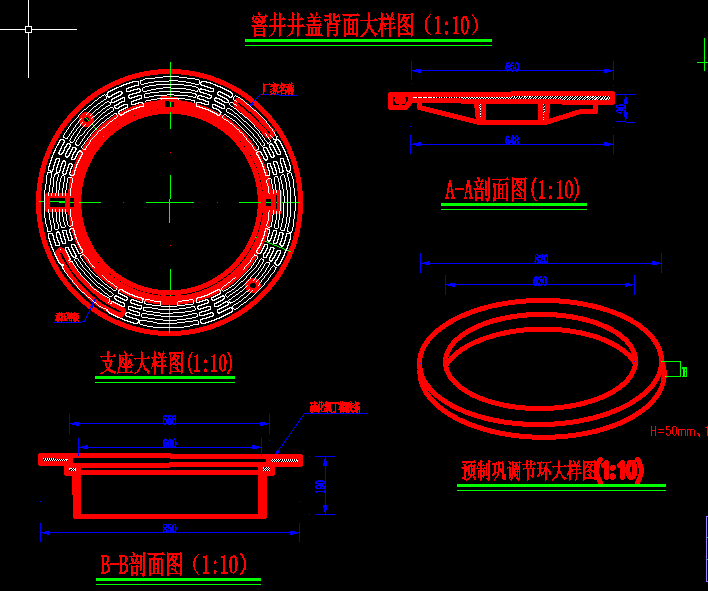

污水井盖正面大样图、雨水井盖正面大样图、窨井井盖背面大样图、马路甲式检查井(沉砂井)平面图、支座大样图

1、井盖必须符合国家GB/T23858-2009标准技术要求。
2、本图适用于沥青路面的车行道路污水、雨水检查井及沉砂井。设计荷载:井盖承载等级为重型,试验荷载等级和允许 残留变形量的指标参数应满足GB/T23858-2009规定的D400承压等级要求。
3、本图标注单位除注明外,其他均以毫米计。未注拔模斜度3°,未注圆角R=2.5,未注公差按DIN 1686 GTB17。
4、铸件尺寸公差按GB6414-1999CT11执行;壁厚公差按GB6414-1999CT12执行;重量公差按GB/T/T11351-89MT13/11执行。
5、材质须为球墨铸球,并须达到国标QT500-7/欧标GGG40-50牌号的要求。
6、材料应采用球墨铸铁,抗拉强度500-1100N/mm.延伸率2%-15%,符合国标QT500-7/欧标GGG40-50的要求,球化率大于90%,球化级别达三级以上,含磷量<0.08,含硫量<0.05.
7、井盖须具备可调节安装标高、防沉降、防盗、防滑等功能及防噪音、防跳动、防意外开启的弹性紧锁功能。
8、盖板和支座须采用不锈钢销轴连接。
9、盖板底面须铸有一体铸造成型的三条刚性弹簧臂的弹性锁定装置,当盖板闭合时可使之与支座紧扣。防止盖板脱离支座。弹簧臂必须确保有效工作的同时不得影响开启。
10、支座支承面须设置开口处比底面窄的“梯形”凹槽并采用镶嵌式安装硫化氯丁胶条于其中。氯丁胶条横截面呈“梯形”,垫圈高出槽口2mm.硫化氯丁胶按德国标准DIN53505、国标GBT531检测,氯丁胶含量40%以上, 硬度=70-80、达到绍尔A级。
11、盖板表面须铸有客户信息、所适用质量检测执行标准、承压等级、生产厂家商标、行车方向标识、井盖生产日期、及检查井种类的字标。
资料截图
  • 检查井详图,雨水口详图
  • 检查井详图,雨水口详图
  • 检查井详图,雨水口详图
