水库净水给排水施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-02-23
  • 资料类型:RAR
  • 资料大小:3.00 MB
  • 资料分类:给排水图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
水库净水给排水施工图纸
水库净水给排水施工图纸包括净水厂构建筑物总平面布置图、净水厂构建筑物总平面布置图、净水厂管线平面布置图、标准工艺流程示意图、流量计井大样图、管沟大样图等等
设清水池一座,总容积为400m?, 分成2格,每格容积为200m?.有效水深4.0m,平面尺10.0x10.25m,高度4. 3m.
设计规模1000m?/d,时变化系数K时=2.0. 泵房为框架结构,平面尺11.7x7.2m,地下部分高度3.00m,地上部分高度6.9m,总高度9 9m.泵房内设卧式清水泵了台(两用备)Q=43m? /h,H=43m, N=11kW

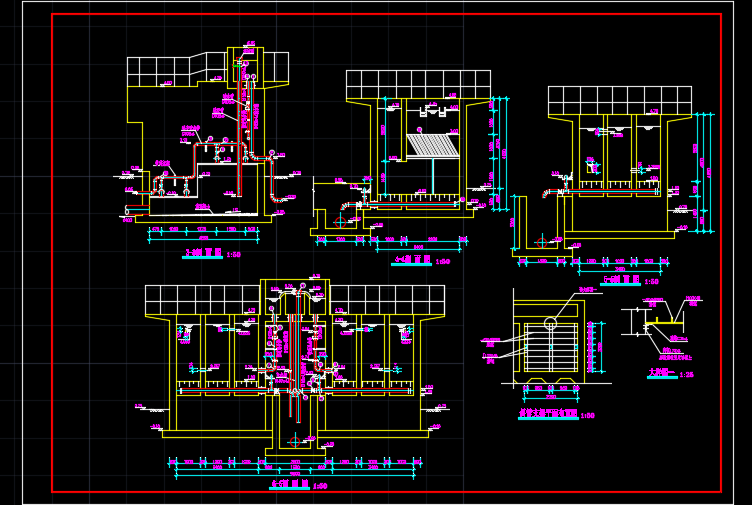

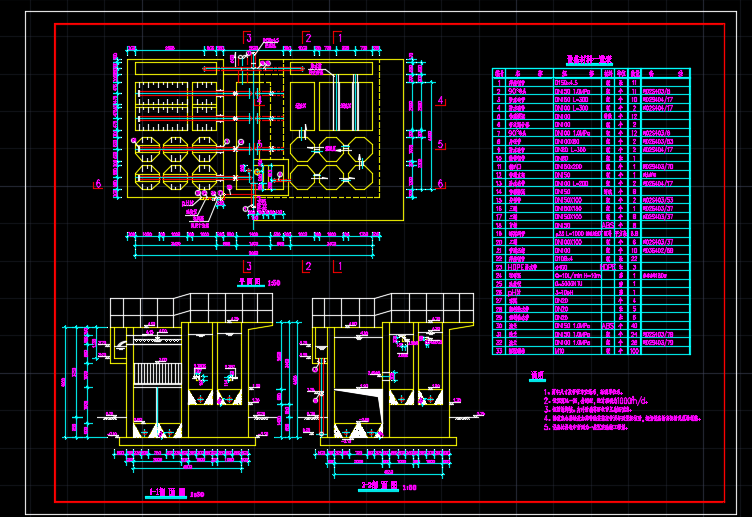

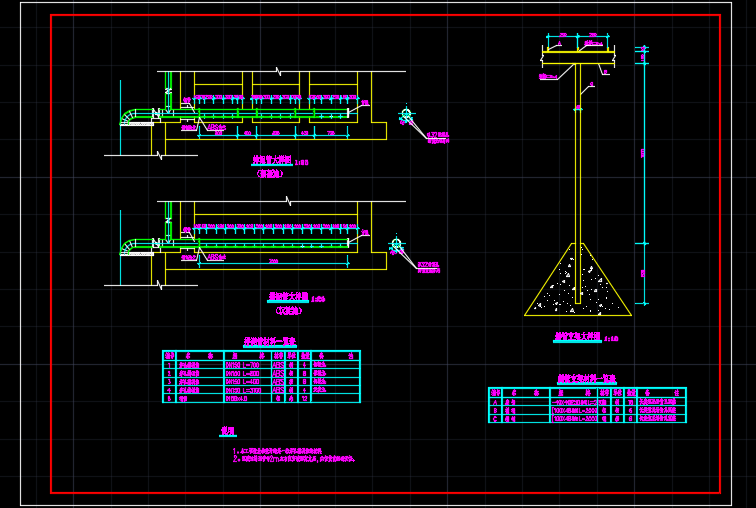

资料截图
  • 水库净水,给排水施工图
  • 水库净水,给排水施工图
  • 水库净水,给排水施工图
