调压调流室设计图纸
本水厂工程可根据实际运行情况采用直接通过泵房吸水井加压和完全通过清水池调蓄供水两种运行模式。调流调压阀室一方面可通过吸水井加压和完全通过清水池调蓄供水之间的切换,另一方面可起到调节流量和压力的作用。
1.完全通过清水池调蓄供水:一般情况下供水时,关闭调流调压阀室内进吸水井的电动阀门,打开调流调压阀室内进清水池的电动蝶阀,同时打开总图内的两清水池出水阀门,可实现完全通过清水池调蓄供水模式。吸水井可在清水池事故时打开调流调压阀室内进吸水井的电动蝶阀进行应急供水。
2.通过吸水井加压:可打开调流调压阀室内进吸水井的电动阀门,关闭调流调压阀室内进清水池的电动阀门,同时关闭总图内的清水池出水阀门,直接超越清水池对泵房吸水井加压供水。

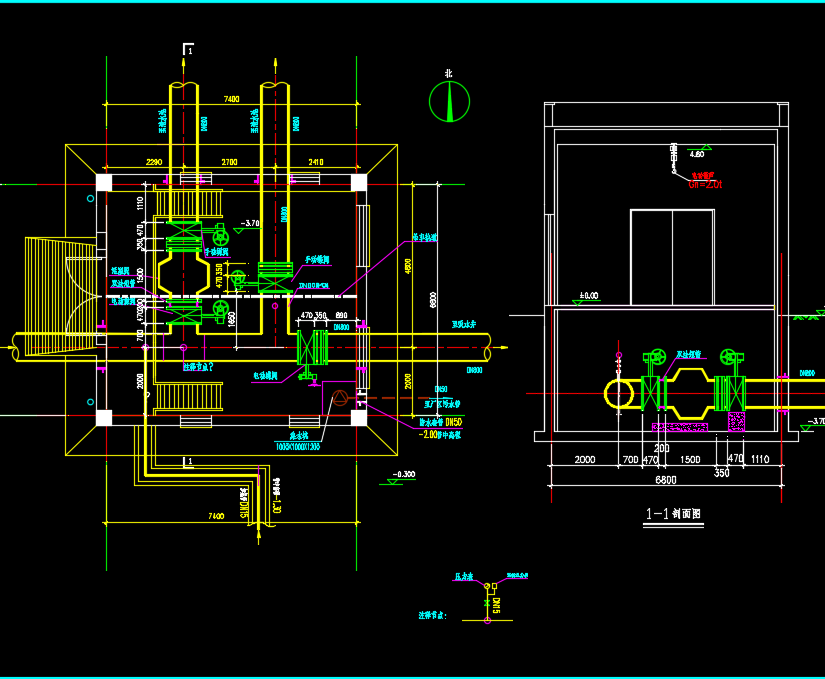

资料截图
