九层妇幼保健院医疗气体及给排水施工图纸(含招标文件)
本工程为XX妇幼保健院新建项目住院综合楼。总建筑面积:18637.80平方米,建筑高度为37.00米,负一层为小型汽车库及设备用房,1~2层为门诊,3~8层主要为病房和手术室,9层为行政保障用房。9层的病案室和2层局部的放射科为该项目的重要设备用房。该项目为一类医疗建筑。
设计范围
设计范围:室内给水系统、排水系统、消火栓系统、喷淋系统、灭火器配置。
给水系统
1、本工程地块从市政给水管引入一根DN150的给水管,供新建工程室内外生活、消防用水,在进户管上设置水表,市政给水常年供水压力0.25MPa。项目便于冷热水同程布局,所有生活给水由变频泵组加压供水。
2、本项目病房为250L/床*d,医务人员按150L/人*班,门诊按8L/人*次,人均用水量为8L/人*次。就诊人数按1000人考虑。Kh=2.0有156个床位。最高日生活用水量为102.0m3/d,最大时为19.58m3/h。
排水系统
1、本工程采用雨、污分流制排水,污水经化粪池处理后进入院区污水处理池。本工程最高日污水量91.80m3/d。院区污水处理设施由业主委托专业厂家进行二次设计施工。院区污水处理应达到《医疗机构水污染物排放标准》GB18466-2005中规定的排放限值以及当地环保部门有关规定后才能接入市政排污管网
2、本工程屋面雨水采用重力流外排水系统,采用87雨水斗,雨水重现期为5年,雨水流量约为312.50L/S。本工程雨水斗和雨水管位置详见建施。
消火栓系统
1、本工程室外消火栓用水量40L/s,由消防水池供给,其间距不超过120m,距道路边不大于2m,距建筑物外墙不小于5m,室外消火栓设置详室外消防总图。火灾延续时间为3h,室外消防用水量为:432立方米。
2、本工程室内消火栓用水量为30L/s,火灾延续时间3h,采用临时高压系统,屋顶设置36m3钢制消防水箱,消防水箱出水管直接接至室内加压消防环网,室内消火栓用水量为324立方米。
九层妇幼保健院医疗气体及给排水施工图纸,包括:给水排水平面图、给水加压管道系统图、热泵供热水系统图、冷水给水系统原理图、热水给水系统原理图、排水系统原理图、消火栓及灭火器布置平面图、自动喷淋平面图等

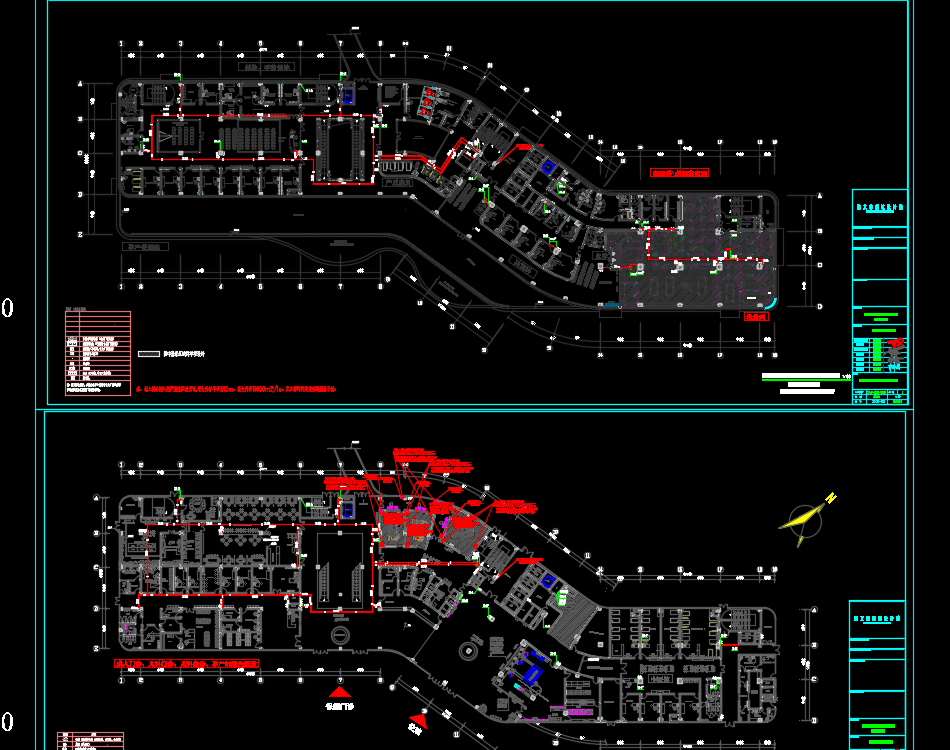

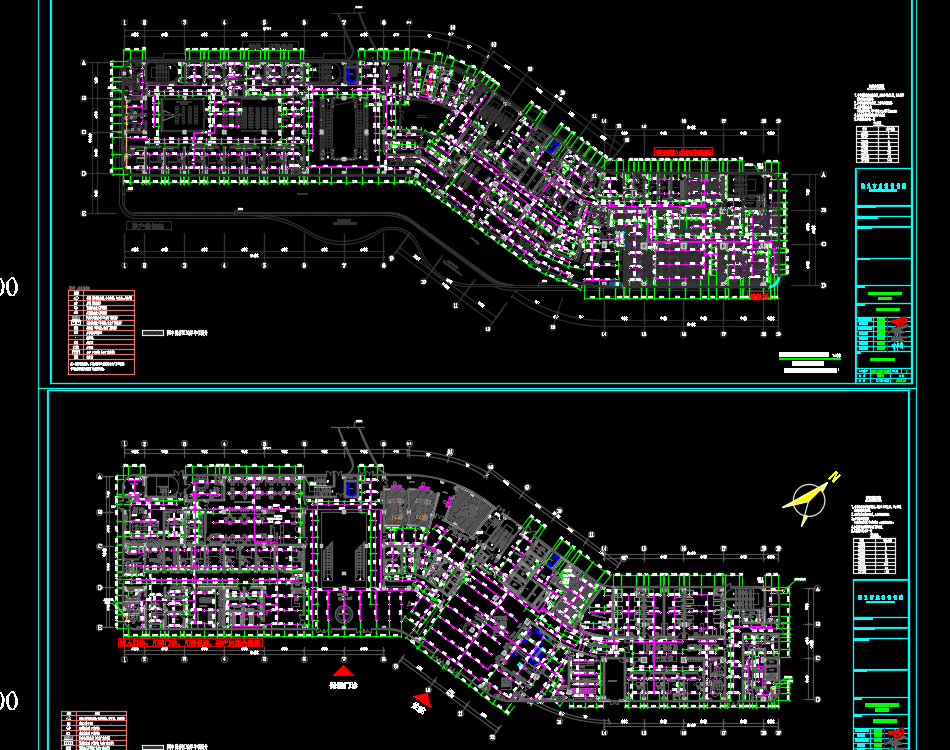

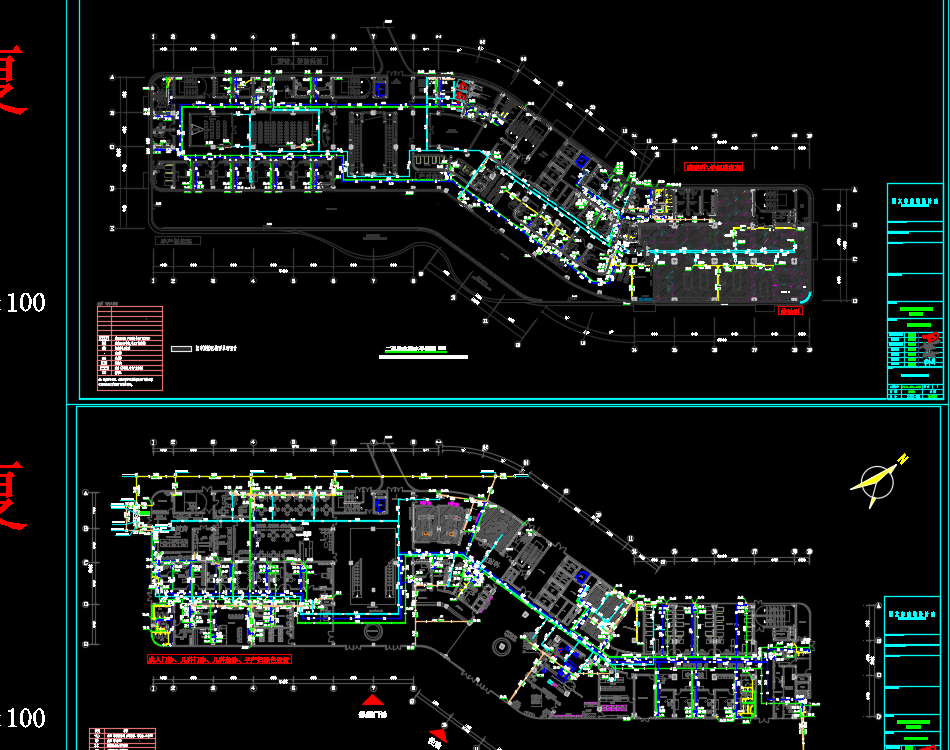

资料截图
