民用机场临时办公用房给排水施工图纸(含清单标文)
XX机场位于XX,邻近XX,海拔高度约1700-1800米,存在3-4个月冰冻期,低能见度天气较多。本项目将建设一条长2800m、宽45m的跑道,6000㎡的航站楼,以及其他配套设施。
设计范围
1、本次设计范围为XX机场临时办公用房的给水系统及排水系统、雨水系统。
2、根据建设单位的相关要求:本建筑按初装修设计,污水支管设计到位。
给水系统
本工程生活用水由市政给水管网提供,本工程所需市政给水压力0.28MPa,生活用水设计流量为 22.5m3/d。
1、 管材
室内给水管采用内筋嵌入衬塑钢管,排水管采用UPVC排水管,管道连接见产品说明书。
2、阀门:生活给水管DN>50毫米时采用闸阀或蝶阀,DN≤50毫米时采用截止阀。
配件:采用与管道及接口相应的配件。阀门及龙头采用铜材质。每户需单独设置水表。
压力要求∶生活给水管上阀门工作压力应按管道上的工作压力确定.
3. 室外给水管埋设在非车行道下时, 管顶埋深不得小于600毫米, 且不得小于冻土深度。室内给水管埋深不得小于150毫米。
4.给水管道在空间上与污水或雨水等管道有矛盾时,应遵守压力管让重力管,小管让大管原则。
雨水系统
1、本建筑屋面雨水采用外排水系统,屋面雨水经雨水斗和排水立管排至室外明沟。
2、阳台雨水与空调冷凝水采用合流制,单独排放,并采用间接排水方式。
3、屋面雨水采用承压塑料排水管或钢塑复合管。其余雨水排水管和空调冷凝水排水管等采用硬聚氯乙烯塑料排水管,承插式粘接连接。
4、室外地面雨水经雨水口、雨水沟收集,坡地雨水由截水沟收集,再由室外雨水管汇集,排至市政雨水管。
5、屋面采用87型雨水斗或侧入式雨水斗。

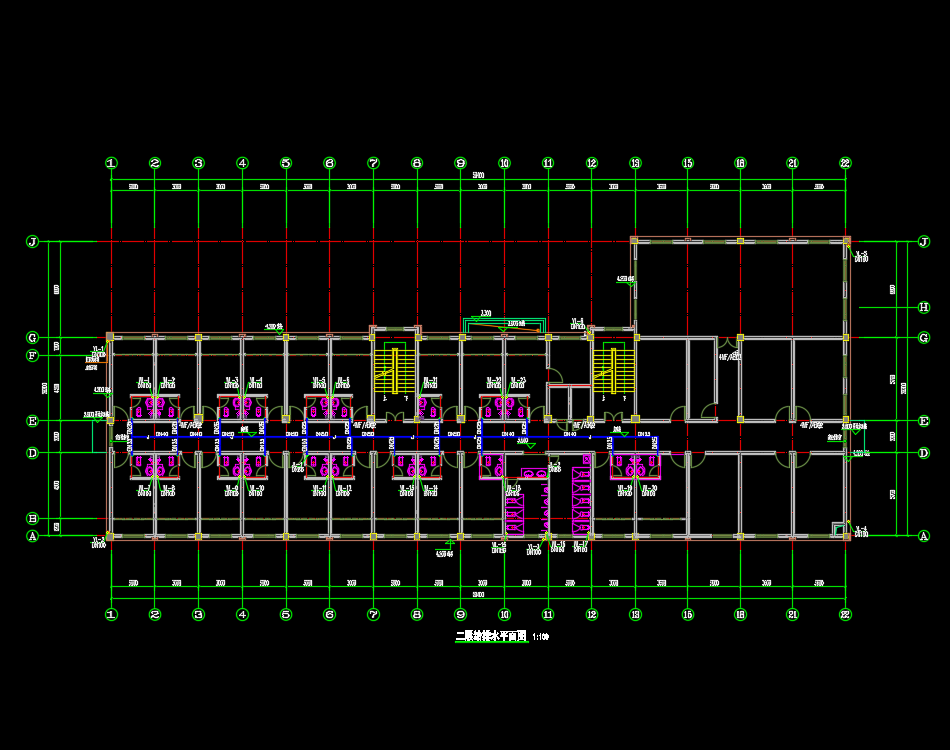

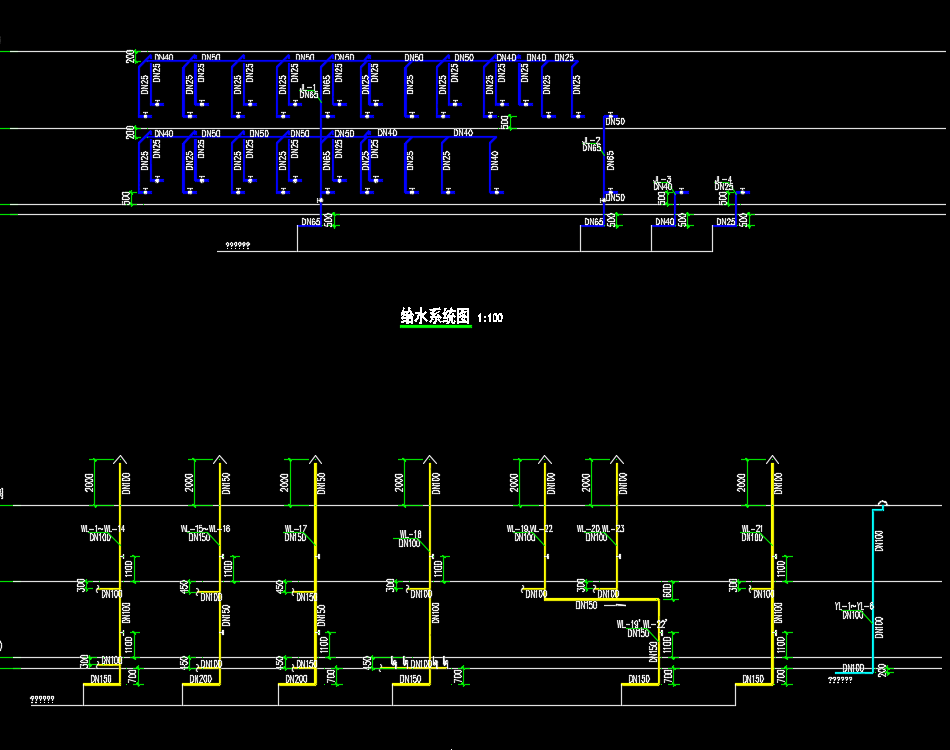

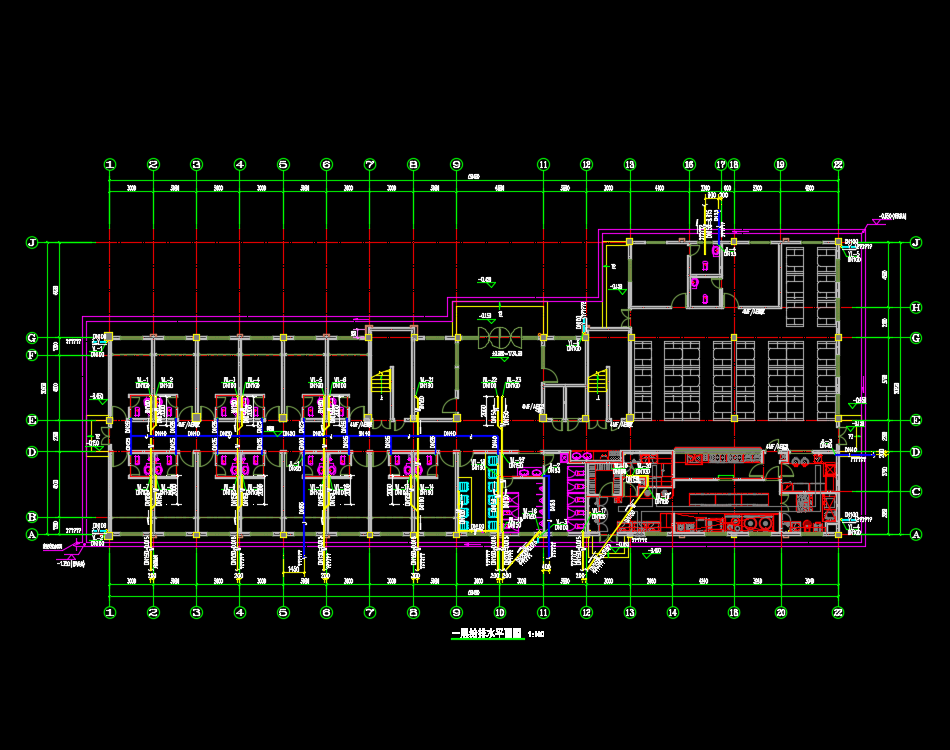

民用机场临时办公用房给排水施工图纸,包括:给排水总平面图、给排水系统图、给排水平面图
