社区改造给排水设计图纸
本工程总用地面积76895平方米。本次设计总建筑面积:176946.1平方米。其中地上建筑面积为114716.65平方米:安置住宅建筑面积为91671.94平方米,商品房建筑面积为8100平方米,商业及网点建筑面积为6715.17平方米屋顶水箱间建筑面积为53.82平方米,室外楼梯建筑面积为44.84平方米,商业采光井建筑面积为 279.22平方米,岗亭建筑面积为51.26平方米,办公楼建筑面积为 3833.67平方米,幼儿园建筑面积3966.73平方米。
地下建筑面积为62229.45平方米,其中夹层建筑面积不计容4481.76平方米,一层地下车库建筑面积(不计容
55648.72平方米,二层地下车库建筑面积不计容) 2098. 97平方米。
公共配套服务设施总建筑面积为1520平方米,其中公共厕所建筑面积为30.0平方米,物业管 理用房建筑面积为890平方米社区卫生服务中心建筑面积为100.0平方米,居民健身中心建筑面积为200平方米,老年活动设施建筑面积为了00平方米。

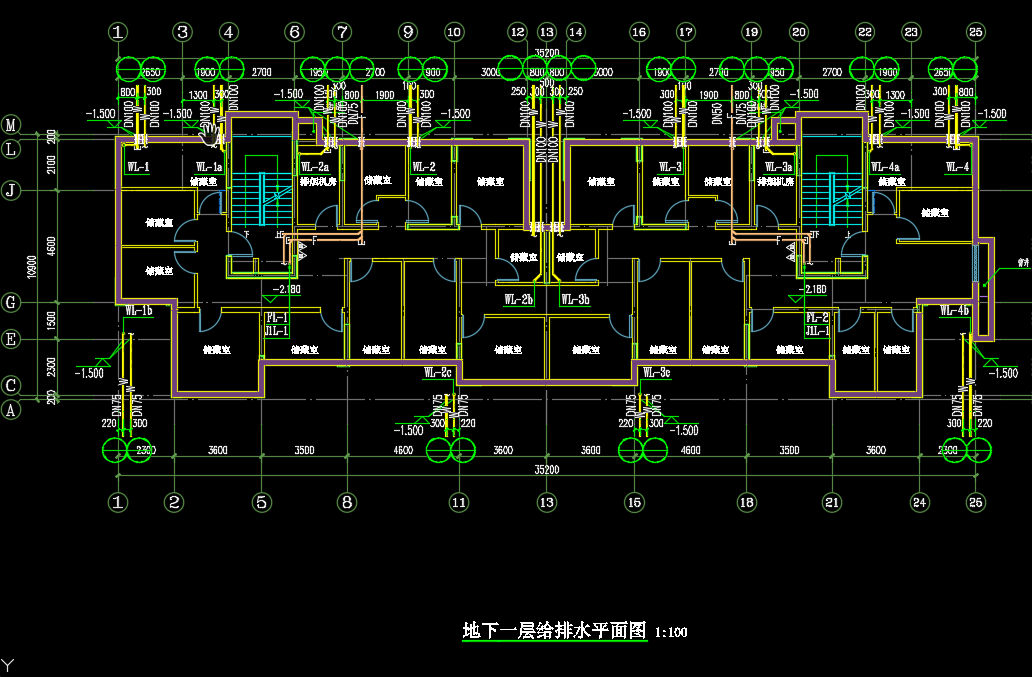

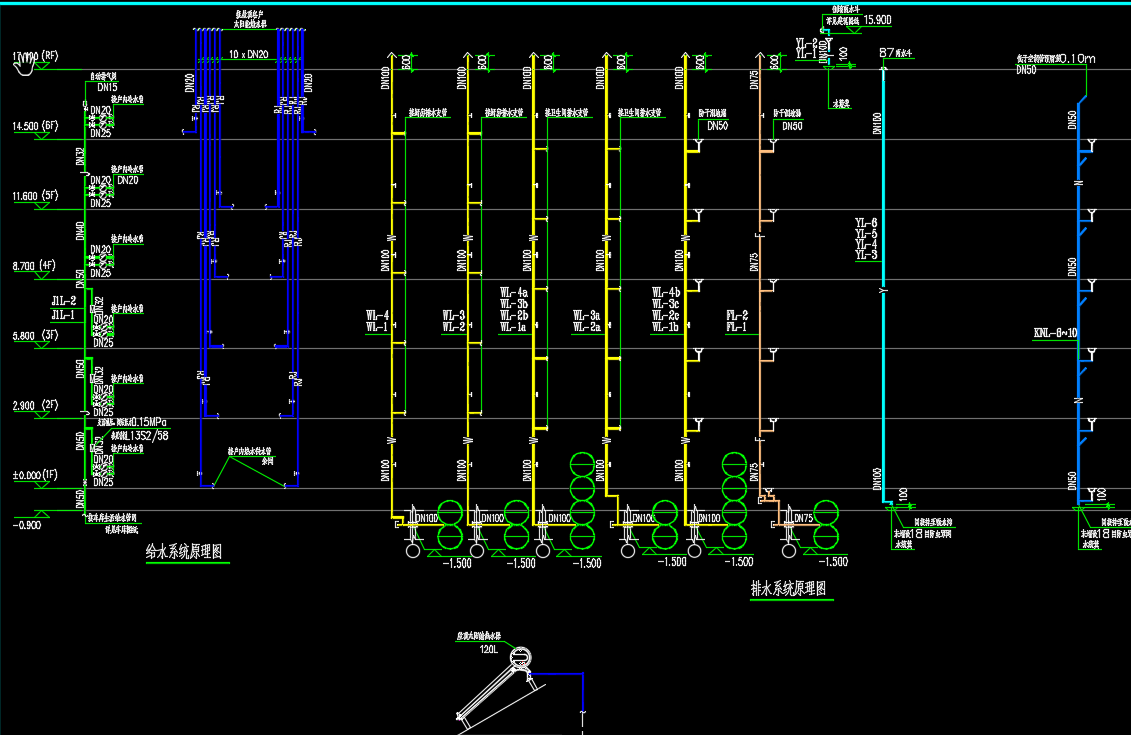

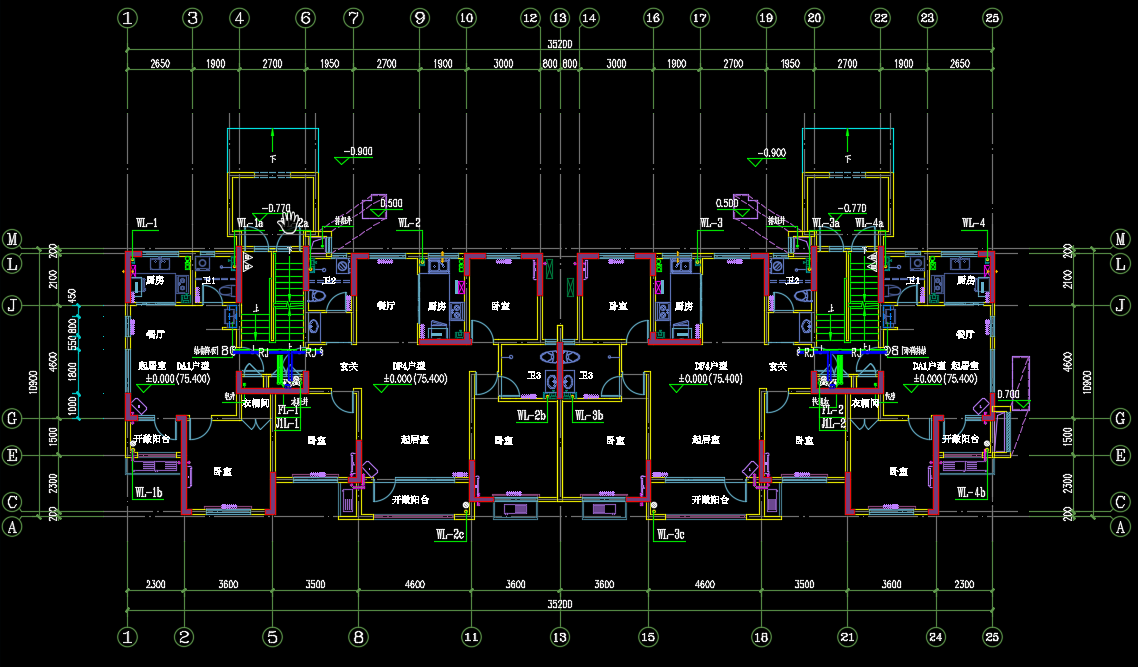

社区改造给排水设计图纸包括一层给排水平面图、二层给排水平面图、三层给排水平面图、四层给排水平面图、屋顶给排水平面图、给排水及消防系统原理图、卫生间大样图
资料截图
  • 社区改造给排水设计图纸
  • 社区改造给排水设计图纸
  • 社区改造给排水设计图纸
