五层中学教学楼给排水施工图纸
本工程为中学教学楼,地上五层,建筑面积为6660.51m ,高度为23.50m。功能为教室等。本项目室外给水接一路水源(规划部门提供市政水源接口),管径DN100,市政水压0.28MPa。

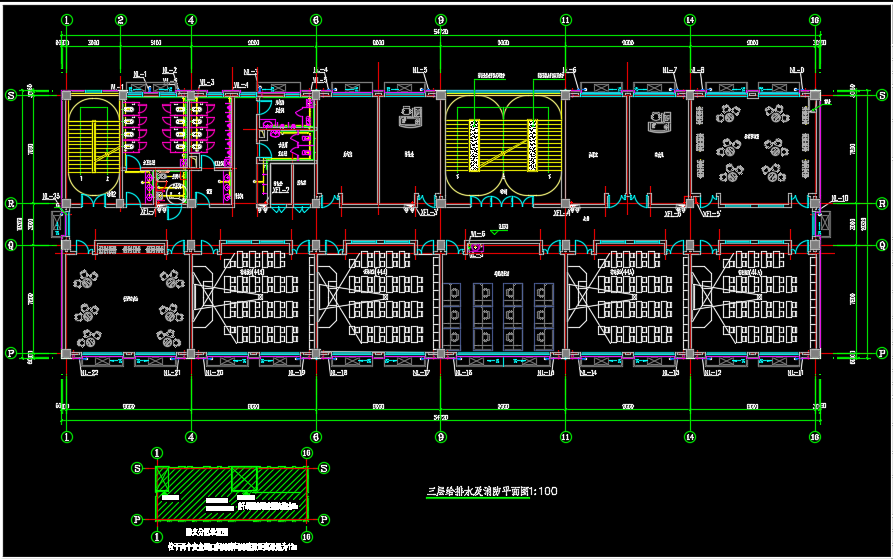

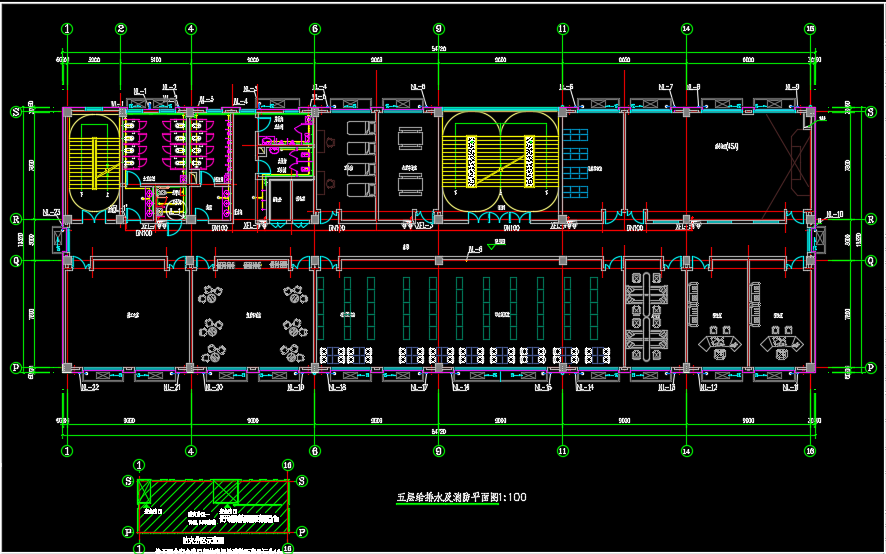

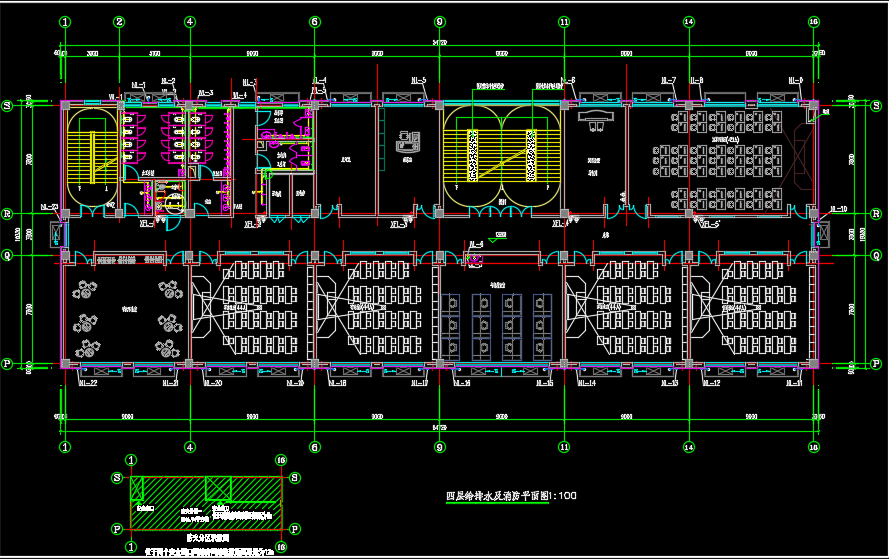

五层中学教学楼给排水施工图纸包括:一层给排水及消防平面图、二层给排水及消防平面图、三层给排水及消防平面图、四层给排水及消防平面图、五层给排水及消防平面图、屋顶给排水及消防平面图、给水系统透视图及空调冷凝水系统透视图、排水系统图、消火栓给水系统图、水泵房给排水平面图及系统图等。
资料截图
  • 五层中学教学楼给排水施工图纸
  • 五层中学教学楼给排水施工图纸
  • 五层中学教学楼给排水施工图纸
