给水管道施工图识读 52P
一、管道的组成

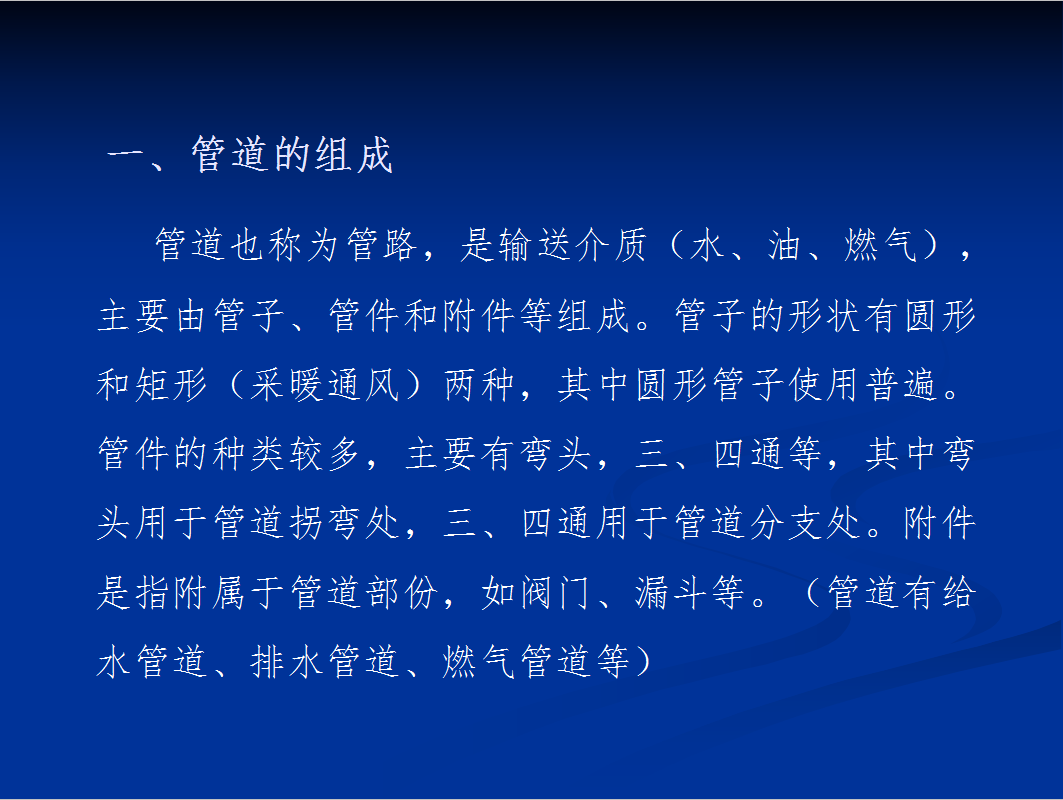

管道也称为管路,是输送介质(水、油、燃气),主要由管子、管件和附件等组成。管子的形状有圆形和矩形(采暖通风)两种,其中圆形管子使用普遍。管件的种类较多,主要有弯头,三、四通等,其中弯头用于管道拐弯处,三、四通用于管道分支处。附件是指附属于管道部份,如阀门、漏斗等。(管道有给水管道、排水管道、燃气管道等)
二、管道的单、双线图

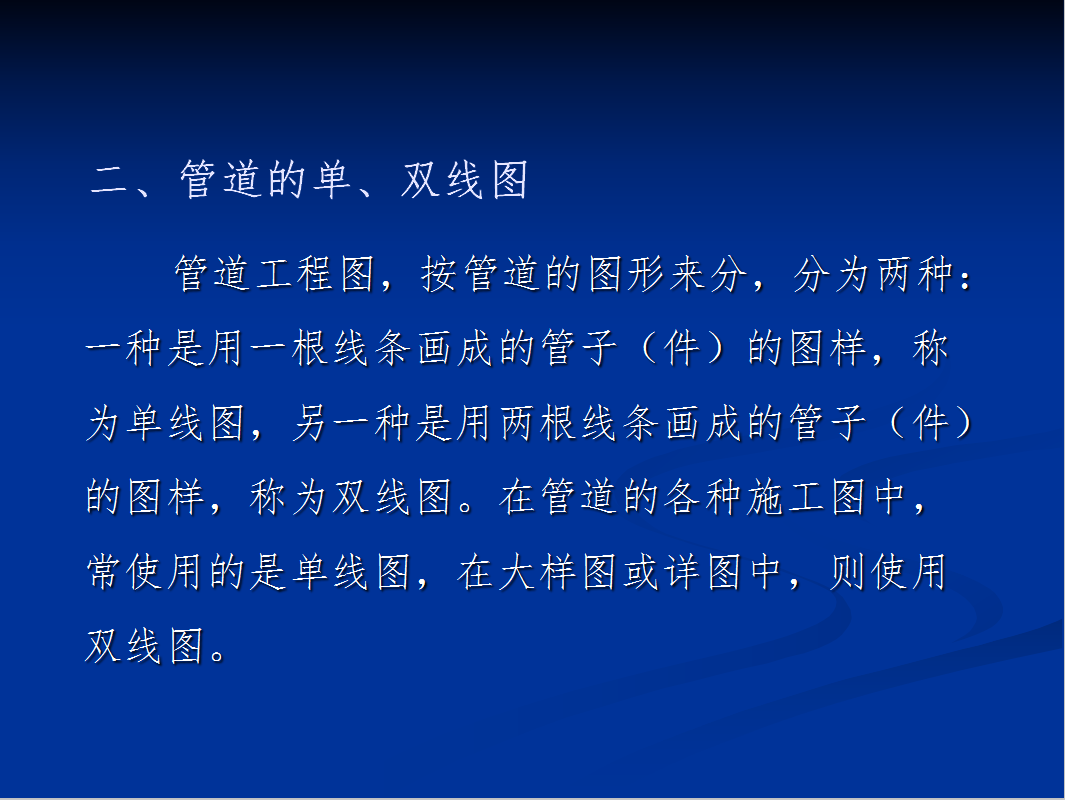

管道工程图,按管道的图形来分,分为两种:一种是用一根线条画成的管子(件)的图样,称为单线图,另一种是用两根线条画成的管子(件)的图样,称为双线图。在管道的各种施工图中,常使用的是单线图,在大样图或详图中,则使用双线图。
三、管道的平、立、侧面图

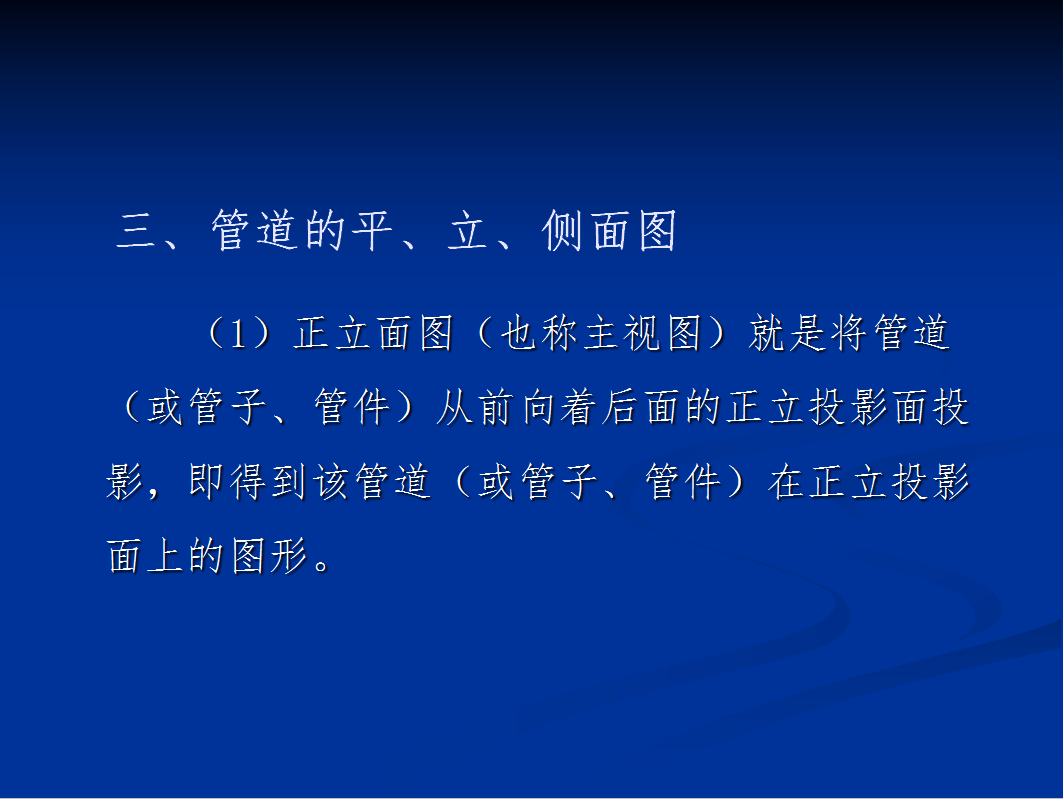

(1)正立面图(也称主视图)就是将管道(或管子、管件)从前向着后面的正立投影面投影,即得到该管道(或管子、管件)在正立投影面上的图形。
(2)平面图(也称俯视图)就是将管道(或管子、管件)从上向着下面的水平投影面投影,即得到该管道(或管子、管件)在水平投影面上的图形。
(3)左侧立面图(也称左视图)就是将管道(或管子、管件)从左侧向着右侧的立面投影面投影,即得到该管道(或管子、管件)在右侧立投影面上的图形。
