给水处理工艺流程 48P

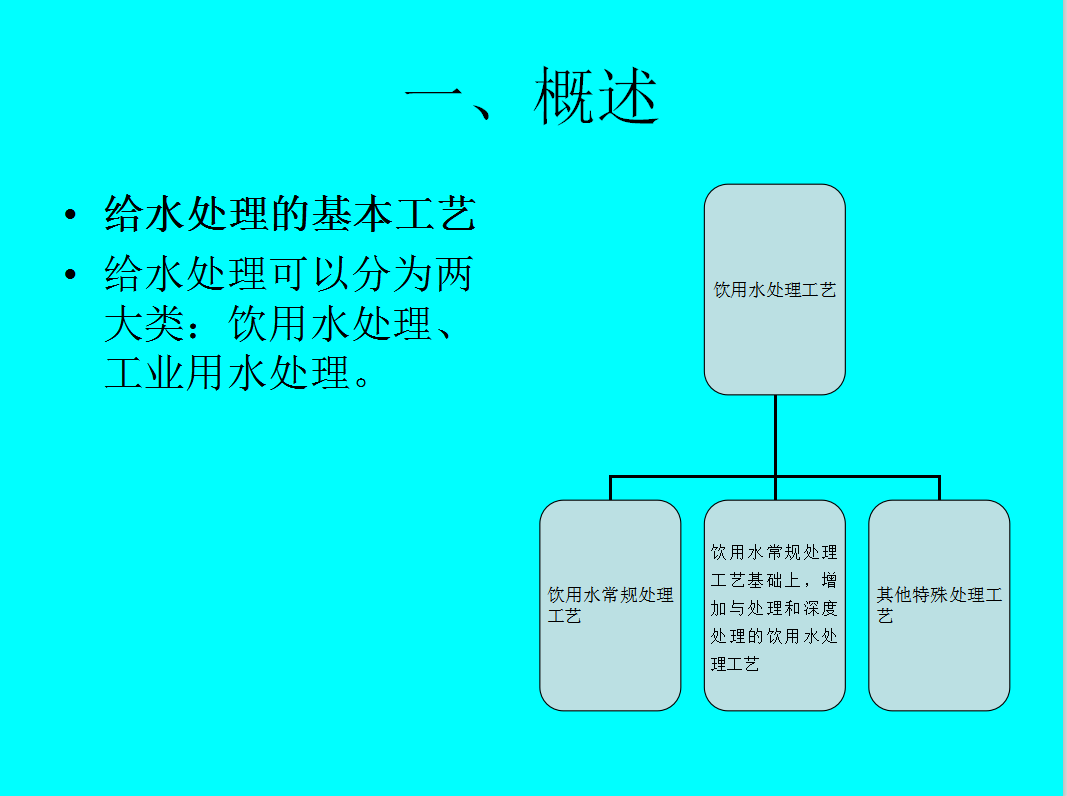

给水处理的基本工艺
给水处理可以分为两大类:饮用水处理、工业用水处理。

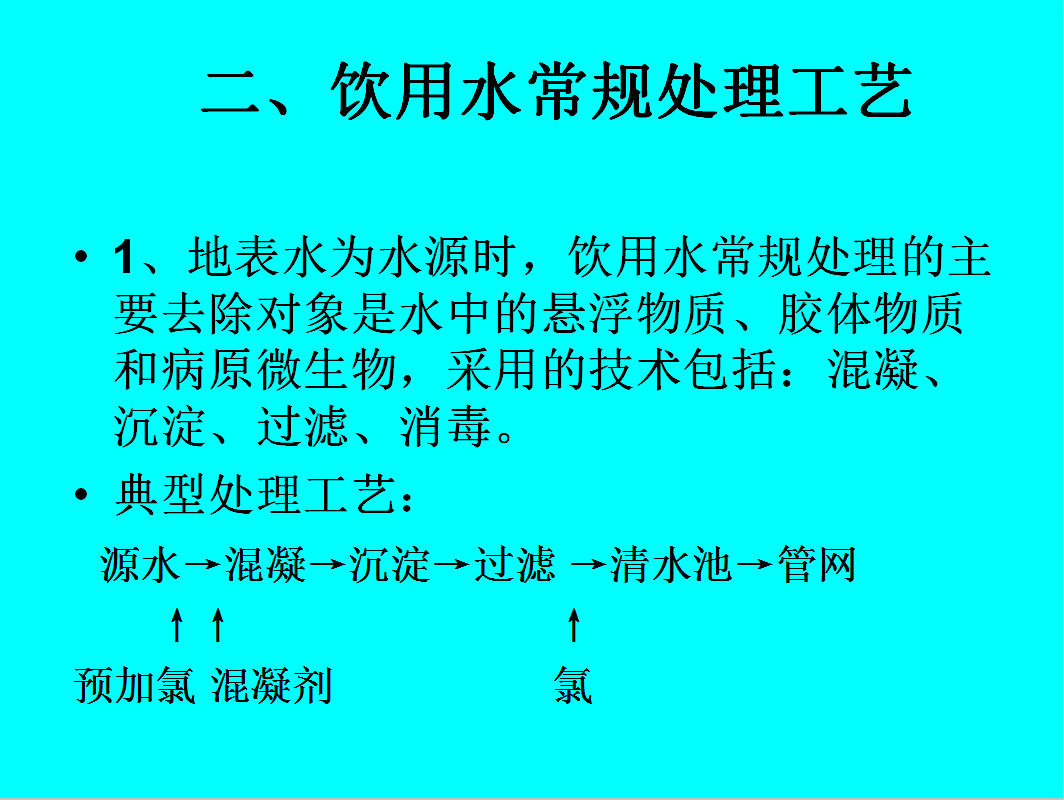

1、地表水为水源时,饮用水常规处理的主要去除对象是水中的悬浮物质、胶体物质和病原微生物,采用的技术包括:混凝、沉淀、过滤、消毒。
典型处理工艺:
源水→混凝→沉淀→过滤 →清水池→管网
↑↑ ↑
预加氯 混凝剂 氯

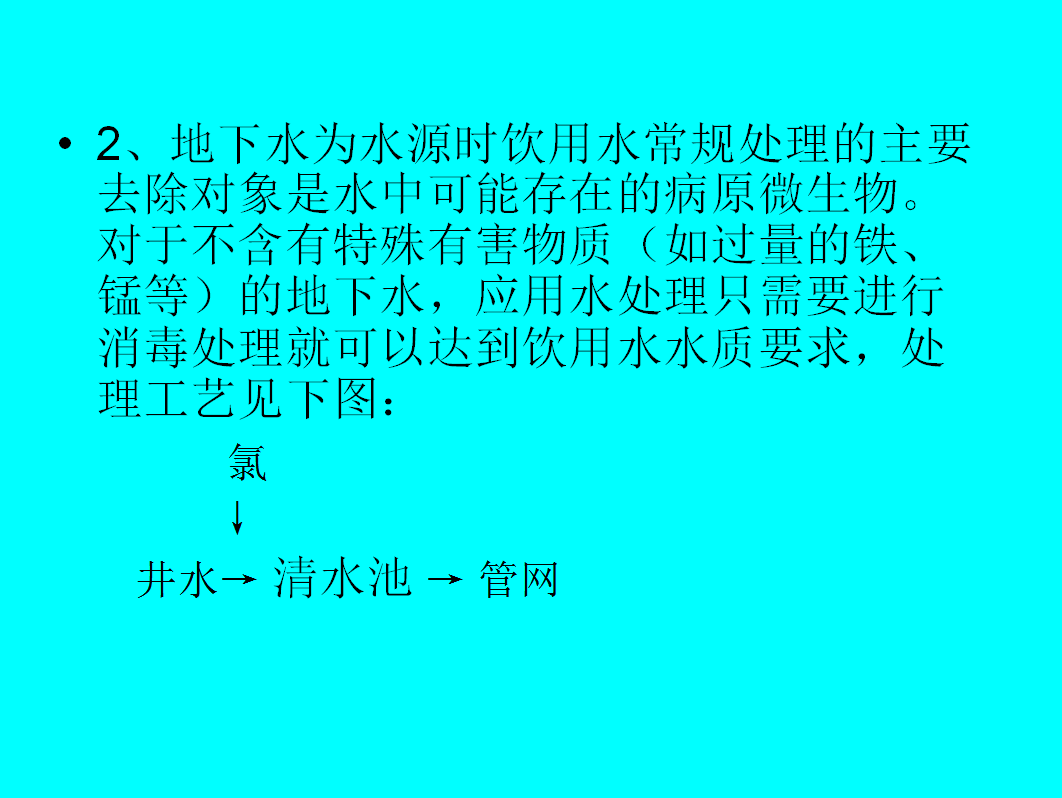

2、地下水为水源时饮用水常规处理的主要去除对象是水中可能存在的病原微生物。对于不含有特殊有害物质(如过量的铁、锰等)的地下水,应用水处理只需要进行消毒处理就可以达到饮用水水质要求,处理工艺见下图:


井水→ 清水池 → 管网
1、混凝
定义:混凝是向原水中投加混凝剂,使水中难于自然沉淀分离的悬浮物和胶体颗粒相互聚合,形成大颗粒絮体(俗称矾花)。
水中的悬浮物有藻类、细菌、细小颗粒物、粉沙等
常用的混凝剂有铝盐、铁盐(硫酸铝、聚合氯化铝、三氯化铁、硫酸亚铁、聚合硫酸铁、明矾等)
混凝设备:
机械混合(水泵叶轮混合、混合井) 水力混合(管式静态混合器、扩散混合器)
絮凝反应池:经过与药剂充分混合的水进入絮凝反应池中,通过颗粒间的絮凝作用,矾花颗粒逐渐长大,从而沉淀下来。
絮凝反应池可分为机械搅拌与水力搅拌两大类。
机械搅拌反应效果好,水头损失小,可以适应水质水量的变化,便于调节,不足之处时增加了电机的维护工作量,且部分设备在水下,不便维修。
水力搅拌是以水流流动起到搅拌作用,使矾花颗粒絮凝长大。
2、沉淀
定义:沉淀是在重力的作用下,使水中比水重的悬浮物、混凝生成的矾花等从水中分离的方法。
沉淀池的池型:平流式沉淀池、斜板式沉淀池
3、过滤
定义:指用石英砂等粒状材料滤料层截留去除水中颗粒杂质的处理技术,相应的处理构筑物称为快滤池,简称为滤池。
给水中常用的滤池有:普通快滤池、双阀滤池、虹吸滤池、重力式无阀滤池、移动罩滤池等。
