使用广联达GTJ2021建模时，遇到承台放坡设置错误，需要调整；或者当承台某边与其他边放坡不同时，需要单独设置可以使用设置承台放坡功能，具体操作请看详细步骤。

方法/步骤

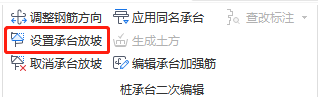

  1. 在“桩承台二次编辑”分组下点击“设置承台放坡”功能


  2. 在快捷工具条中选择“所有边”或“多边”

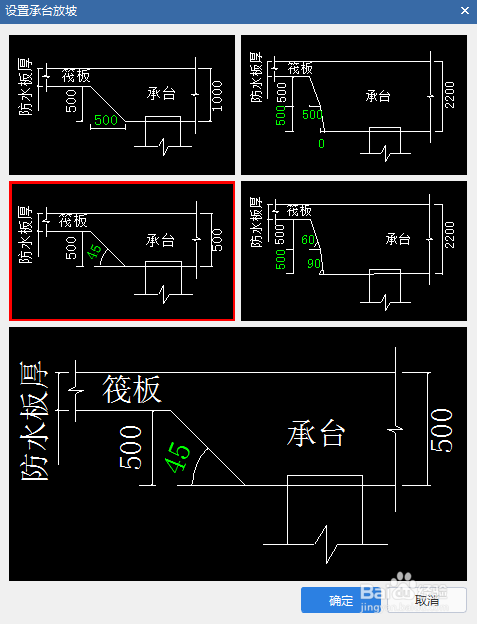

  3. 当选择“所有边”时，选中需要设置边坡的桩承台图元，右键确认，即弹出“设置承台放坡”窗口


  4. 当选择“多边”时，左键点击桩承台图元需要放坡的边线，呈绿色显示状态，右键确认，弹出“设置承台放坡”对话框，选择需要的放坡样式进行编辑后点击“确定”即可
