安装造价电气专业基础知识讲义 100P

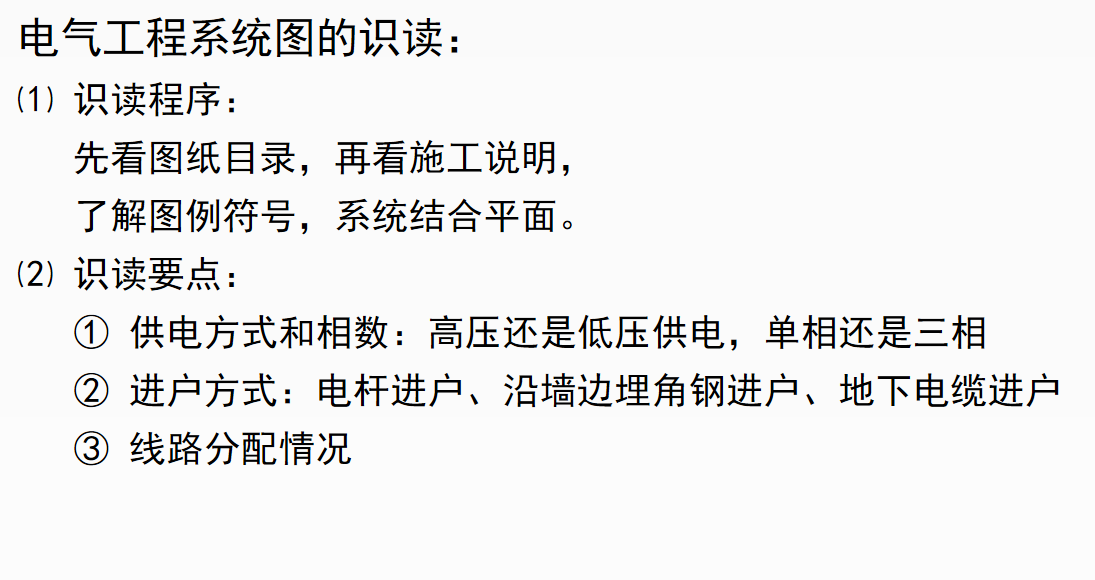

电气工程系统图的识读: ⑴ 识读程序:先看图纸目录,再看施工说明,了解图例符号,系统结合平面。
⑵ 识读要点: ① 供电方式和相数:高压还是低压供电,单相还是三相; ② 进户方式:电杆进户、沿墙边埋角钢进户、地下电缆进户;③ 线路分配情况;④ 线路敷设方式:绝缘子布线、管子布线、线槽布线、电缆布线等;⑤ 照明设备器具的布置:安装高度及平面位置;⑥ 接地防雷情况

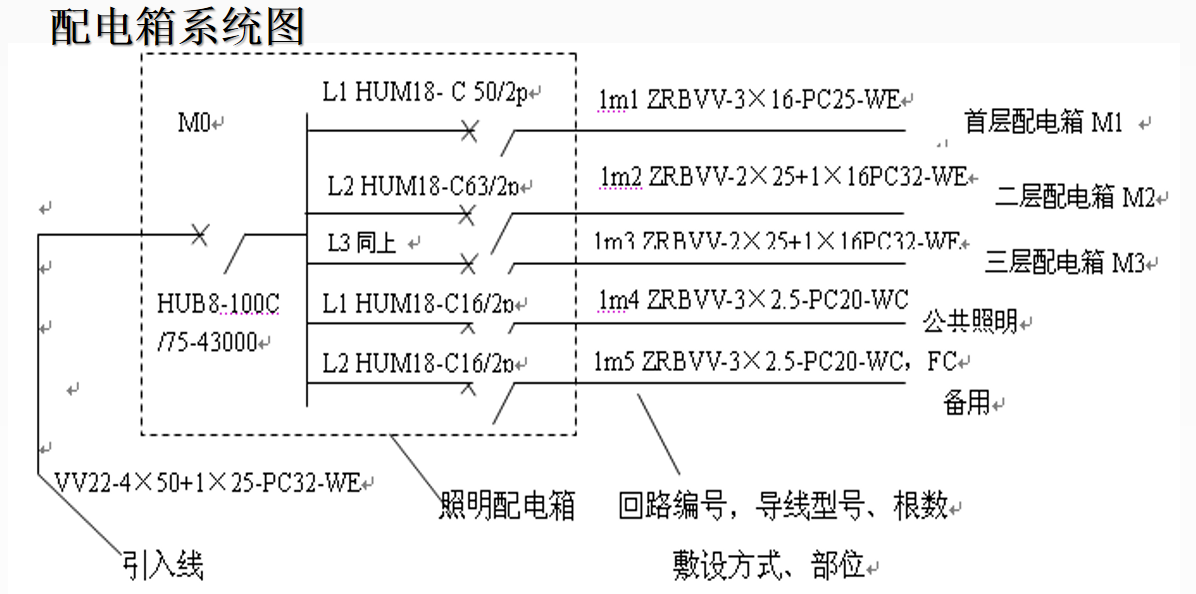

⑶ 识读脉络:进户线 — 总配电箱 — 干线 — 分配电箱 — 支线 — 用电设备

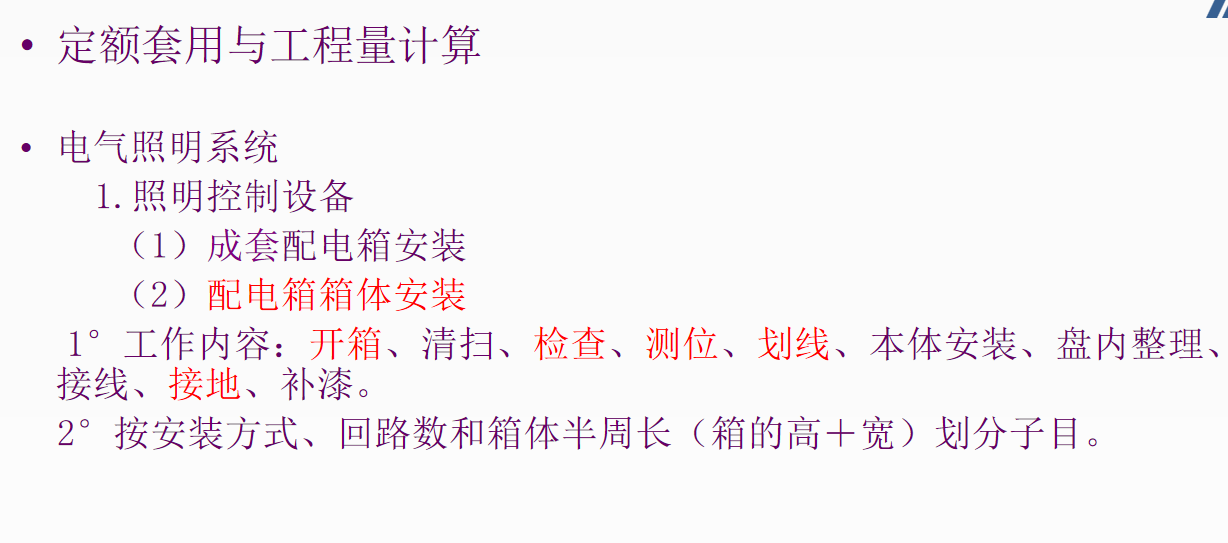

电气照明系统
1.照明控制设备(1)成套配电箱安装(2)配电箱箱体安装
1°工作内容:开箱、清扫、检查、测位、划线、本体安装、盘内整理、接线、接地、补漆。
2°按安装方式、回路数和箱体半周长(箱的高+宽)划分子目。
3°落地式成套配电箱C4-273一般要有槽钢基础,定额中不包括基础槽钢的、制作安装C4-1858。备注“未包括支架制作安装”。
4°未计价主材:成套配电箱(1.000)配电箱组价:1)箱内元器件价格2)箱体(空箱)价格3)组装(配套)费用。
硬质聚氯乙烯管:系由聚氯乙烯树脂加入稳定剂、润滑剂等助剂经捏合、滚压、塑化、切粒、挤出成型加工而成,而酸碱,加热煨弯、冷却定型才可用。主要用于电线、电缆的保护套管等。管材长度一般4m/根,颜色一般为灰色。管材连接一般为加热承插式连接和塑料热风焊,弯曲必须加热进行。(2)刚性阻燃管:为刚性PVC管,也叫PVC冷弯电线管,分为轻型、中型、重型。管材长度一般4m/根,颜色有白、纯白,弯曲时需要专用弯曲弹簧。管子的连接方式采用专用接头插入法连接,连接处结合面涂专用胶合剂,接口密封。 (3)半硬质阻燃管:也叫PVC阻燃塑料管,由聚氯乙烯树脂加入增塑剂、稳定剂及阻燃剂等经济出成型而得,用于电线保护,一般颜色为黄、红、白色等。管子连接采用专用接头抹塑料胶后粘接,管道弯曲自如无须加热,成捆供应,每捆100米。
