室内电缆桥架安装工程施工技术交底
固定件安装
1、采用直径不小于8mm的圆钢自制或选用成品,在土建结构施工中按划定的位置预埋注意固定牢固,用胶布包缠螺纹部分。
2、金屑膨胀螺栓安装。
(1)适用于C15以上混凝土构件及实心砖墙上,不适用空心砖墙或陶粒混凝土砌块等轻型墙体。
(2)钻孔直径的误差不得超过+0.5mm~0.3mm;深度误差不得超过+3mm;钻孔后应将孔内残存的碎屑清除干净。
(3)打孔的深度应以将套管全部埋人墙内或顶板内,表面平齐为宜。
(4)用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内,螺栓固定后,其头部偏斜值不应大于2mm。
3、预埋铁的自制加工尺寸不应小于120×60×60mm,在土建结构施工中进行预埋,预埋铁平面应紧贴模板,并应固定牢固。

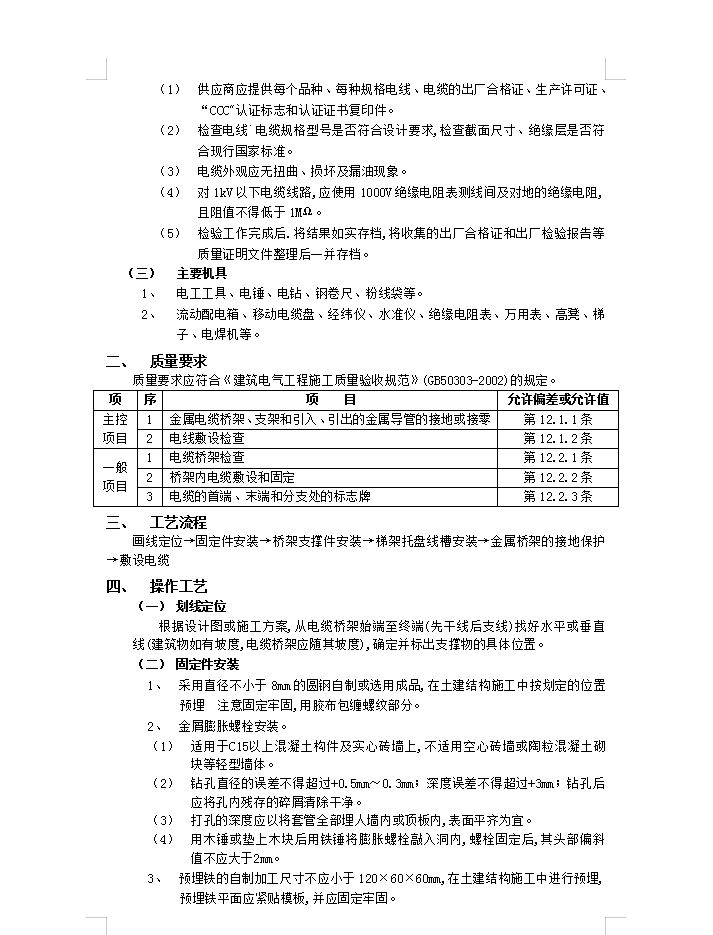

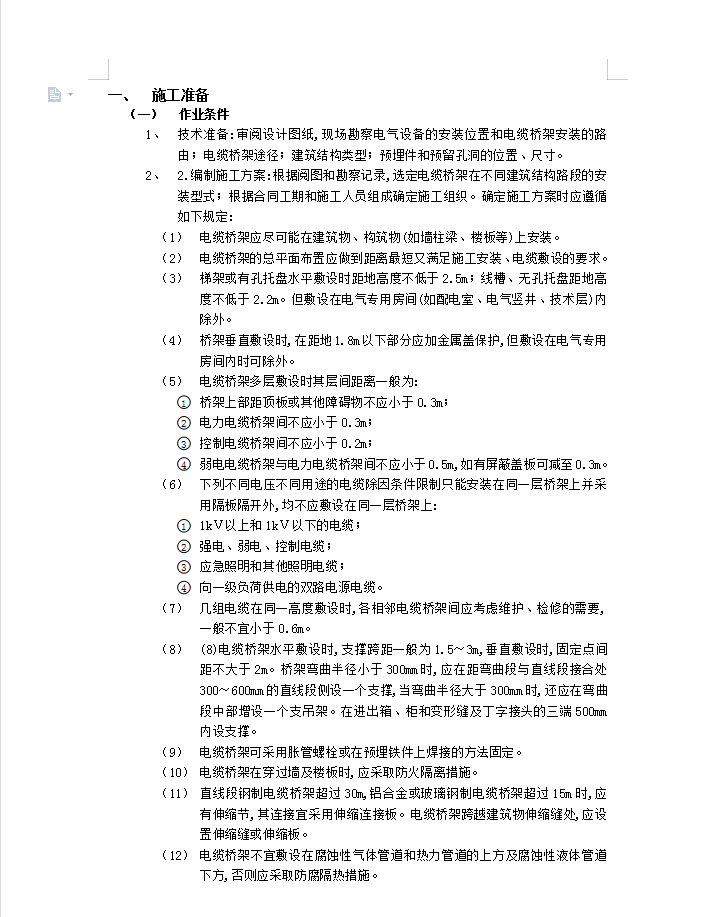

资料截图
