厨房排油烟技术交底
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-06-18
  • 资料类型:RAR
  • 资料大小:10.9 KB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
厨房排油烟技术交底
风管下加工单前,应对照施工平面图,综合布置图,剖面图,核查预留洞口,对风管坐标,走向,规格,标高进行技术复核,是否符合设计要求,准确无误后,方可下加工单。不锈钢风管板材厚度小于或等于1.2mm时,板材的拼接应采用咬口连接,并用耐油密封胶对咬口密封,胶应涂在风管的受压面。水平风管的底部尽量减少板材的拼接口,不得已时,应顺咬口涂抹密封胶密封,以防渗油,污染吊顶。不锈钢风管的管径,以外边为准,外边长的允许偏差:≤300mm时为2mm,>300mm时为3mm,管口平面度的允许偏差2mm,两对角线长度不应>3mm。当风管的断面长边尺寸大于500mm时,风管弯头应加导流片,导流片的数量与间距参照设计提供的大样图。风管与配件的咬口缝应紧密,宽度应一致,折角应平直,两端平行,无明显扭曲与翘角,表面应平整,凹凸不大于10mm。
不锈钢矩形风管的边长大于800mm,管段长度大于1250mm时,应采取加固措施。加固措施可采用角钢加固法兰或楞筋加固。角钢法兰加固,应排列整齐,均匀对称,其高度应小于或等于风管法兰高度。加固法兰与风管的铆接应牢固,间隔均匀,铆钉孔间距不应大于220mm,水平风管的底部铆接后,铆钉处应涂抹密封胶,以防渗油。

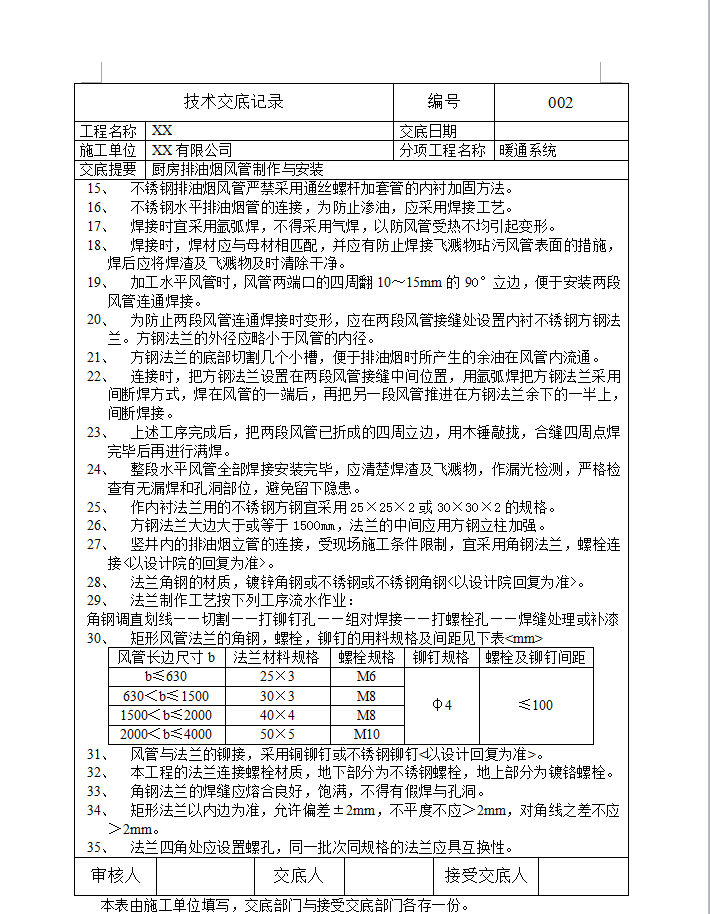

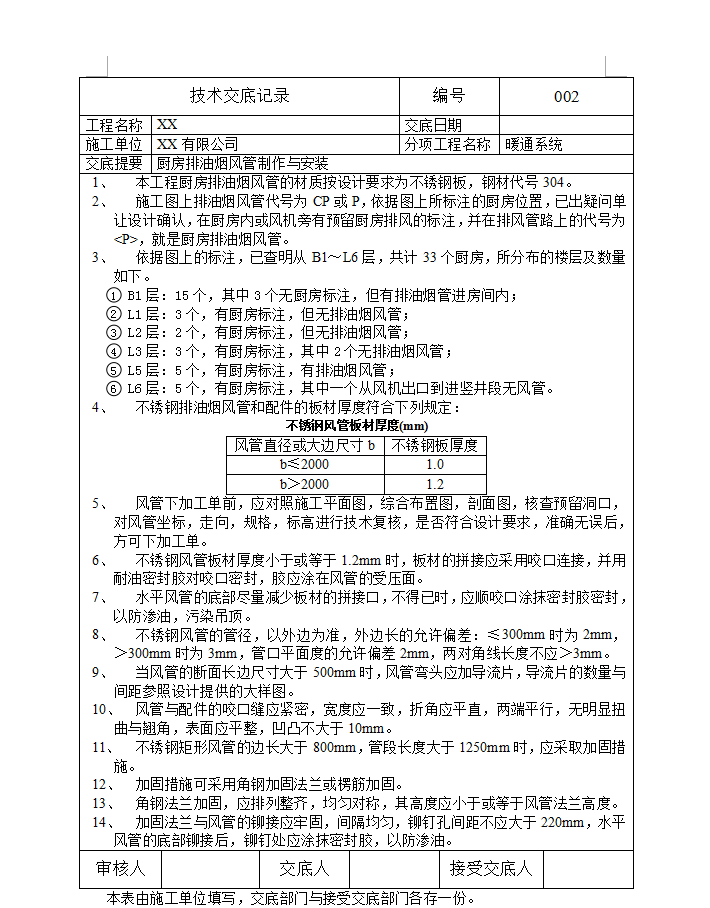

资料截图
  • 厨房排油烟技术交底
  • 厨房排油烟技术交底
